【光學基礎技巧】透射光柵脈沖壓縮器的調節
在壓縮器中，光柵對的姿態調節是關鍵技術之一，
其三維平行性直接決定了輸出脈沖的可壓縮度及輸出光斑的可聚焦性，
本文將介紹一種有效調節透射式光柵對的方法。
一、調節輔助工具準備
（1）每一塊光柵配備一臺三維調節架（或者等效三維調節裝置）；
（2）水平標線儀；
（3）紅外夜視儀；
（4）白色卡片（白紙就好了(￣▽?zhuān)?”）來接收反射/衍射光。
圖1 輔助工具：三維調節架、水平標線儀、夜視儀
二、調節步驟

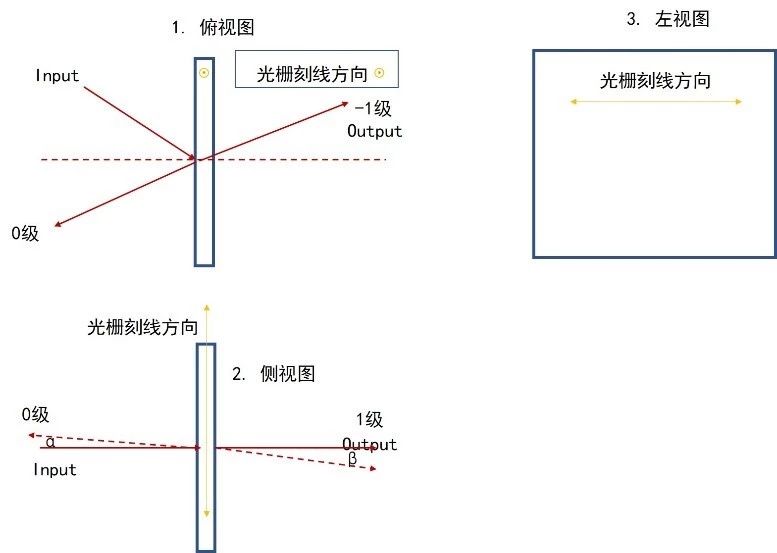

圖2 光柵姿態定義圖
1. 光柵面和光柵刻線方向的調節
為了最終達到兩塊光柵平行的之目的，
首先要保證每一塊光柵面垂直于某一基準平面，
一般情況下選擇光學平臺面，或者使用標線儀確定一個基準水平面。
本文作者覺得最方便的就是使用標線儀。
基準光源可以利用標線儀或待壓縮激光，
初步調試也可以采用連續半導體光源。
（1）首先設定入射激光嚴格準直水平入射到光柵平面上，
這個水平的設置可以使用標線儀的水平線。
（2）將入射光以一定角度入射到光柵上，
確保可以同時觀察到0級反射光和-1級衍射光（如果用紅光的標線儀，通常不是光柵鍍膜設計波長，可以明顯觀察到反射光），
分別利用俯仰調節旋鈕和光柵面內調平旋鈕將反射光和-1級衍射光調至與入射光同高，
即圖2側視圖中的α和β都為0°。
這表明光柵面和光柵的刻線方向均垂直于入射光的水平面（主平面）。
如果反射光微弱，可輔助使用紅外卡片或者夜視儀。
為保證精確性，建議在盡可能遠的位置觀察返回光高度。
2. 尋找Littrow角
（1）該步驟需要同時將標線儀的十字線即水平線和鉛垂線照射到光柵上。
在第一步的基礎上，在-1級衍射光方向上放置一塊0°反射鏡（通?？捎勉y鏡）將-1級的光調至原路返回。
根據光線可逆原理，當返回光的-1級衍射光的水平線和鉛垂線同時與入射光重合時即確保了光線原路返回。
（2）此時通過以光柵刻線方向?yàn)檩S旋轉光柵，調整入射光線與光柵的夾角，
配合調整0°反射鏡的位置和角度，時刻確保返回光原路返回的同時，
使得返回光的0級透射光與入射光的0級反射光重合——即入射光的-1級衍射光的反向延長線與入射光的0級反射光重合。
此時就是我們需要的Littrow角嘍！
3. 光柵對平行的調節

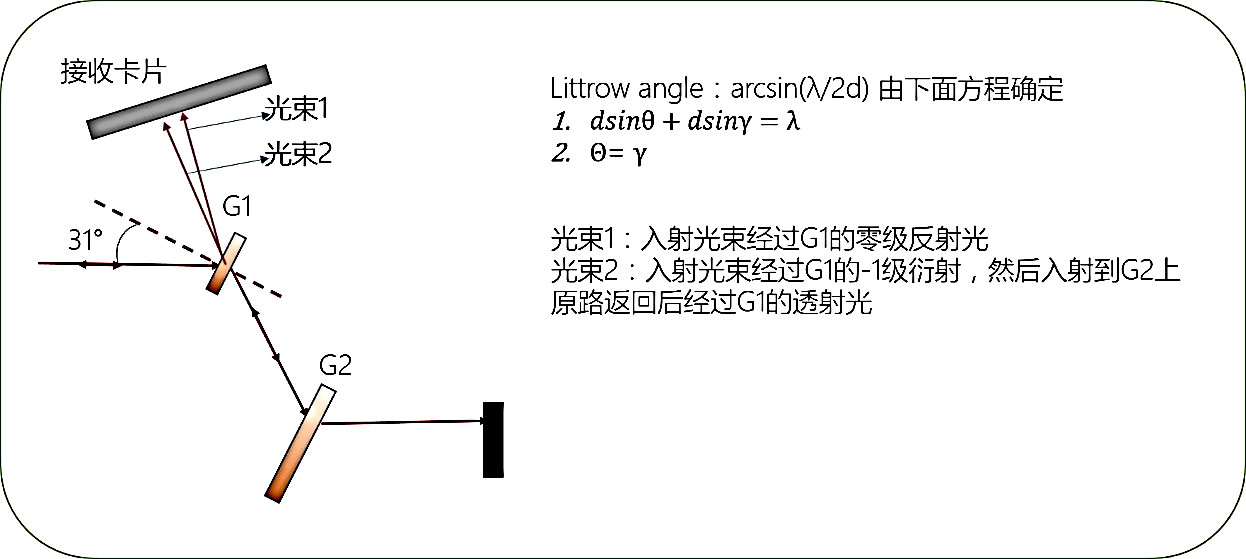

圖3 壓縮器中基于Littrow角的光柵對的平行調節
（1） 在以上步驟的基礎上，確保標線儀和光柵G1的位置不動，
然后拆掉0度反射鏡并安裝第二塊光柵G2，盡可能的使G2與G1平行。
（2） 在G2后面再次裝入0度反射鏡，并按照第二步驟中的（1）調節光線原路返回。
然后調節G2的水平旋轉旋鈕，使得G2返回光的0級透射光與入射光的0級反射光的鉛垂線重合——即G1與G2“平行”。
（注意：由于G2的俯仰調節與0度反射鏡俯仰調節干涉，此時G2的俯仰角度和面內平行并未確定）。
（3） 將標線儀移開一定角度和位置，使其避開G1直接照射到G2上并根據步驟1完成G2的俯仰和面內水平調節。
此時便完成了透射光柵對平行的全部調節。

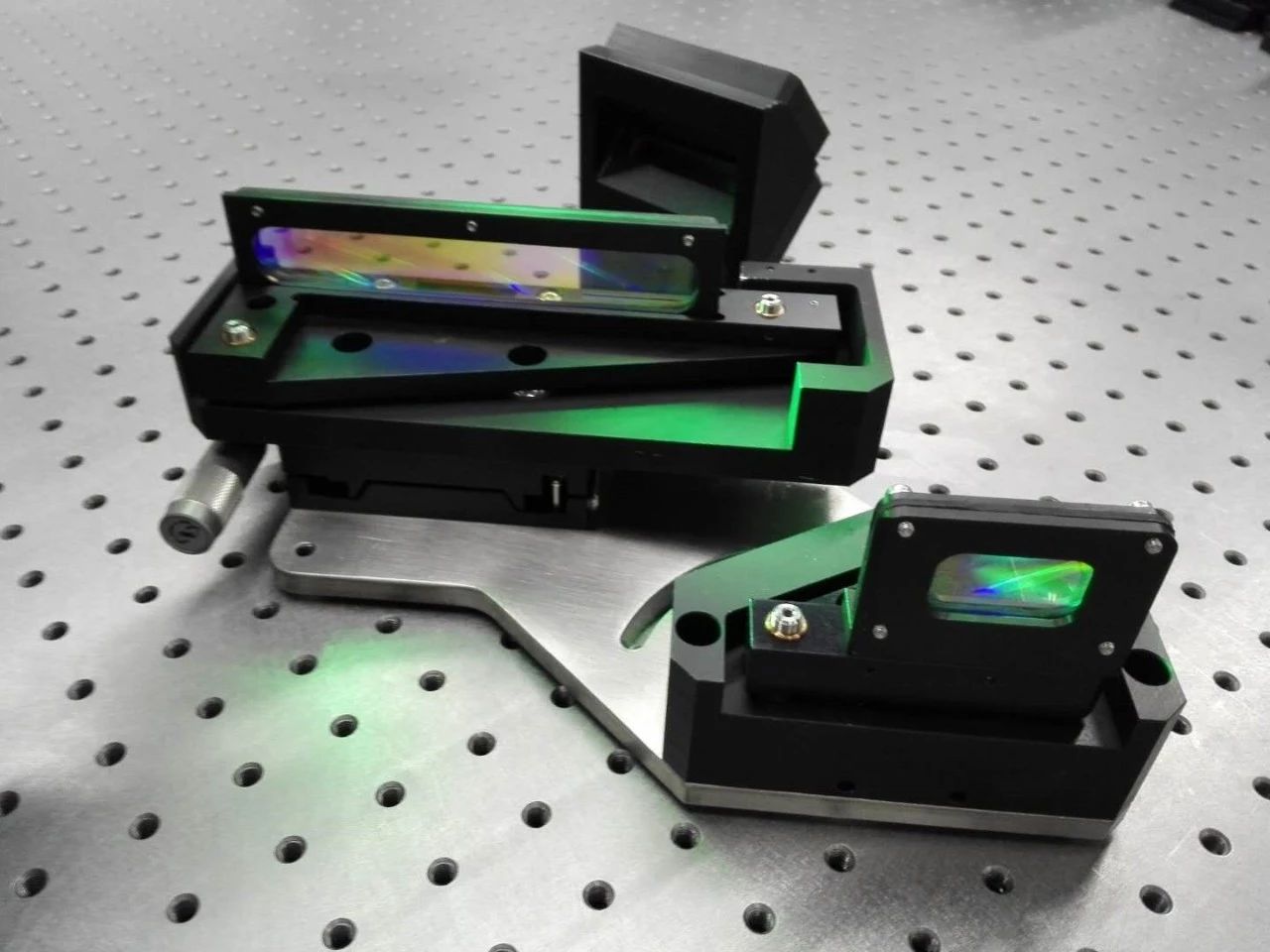

圖4 波量科技自主研發的透射光柵壓縮器
如圖為波量科技自行研制的緊湊型高穩定性透射光柵壓縮器，可根據客戶的實際需求訂制，歡迎咨詢！
