【常用光學元器件】啁啾鏡的原理和應用
1. 啁啾鏡的原理
要了解啁啾鏡的原理，我們首先要知道啁啾從何而來。簡單來講，對于一個含有很多頻譜成分的脈沖，只要通過介質傳播，就不可避免的會引入啁啾，這是因?yàn)閷τ诓煌念l譜成分，在介質中傳播的速度不同，單位時間內就必然會產生群速度延時，同時在介質中傳播的距離越長，各波長間的延時也會越大，引入的啁啾量也會越大，造成脈沖在時域上變寬。這也是為什么我們在使用超快激光光源時，要盡量避免使用透射性元件的原因之一（其它原因還包括非線性效應等），畢竟脈寬變寬了，超快激光光源也就失去了它的作用。啁啾鏡最早應該是由R. Szip?cs在1994年的一篇文章中提出的，它最基本的原理就是，在鏡片基底上鍍多層膜，通過設計各層膜的厚度和材料（即折射率），控制激光不同頻率成分在多層膜中穿透的深度（這個過程相當于人為引入了設計好的群延時），達到控制色散的目的。
圖1. 啁啾鏡的多層膜結構
2. 啁啾鏡的發展和完善

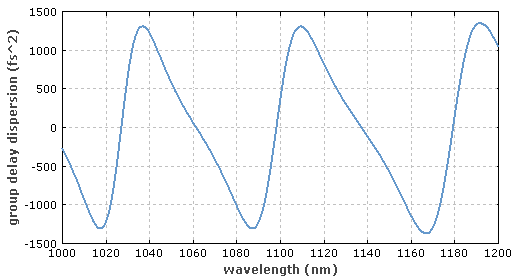

原理雖然簡單，但在測試中發現這種設計實際是存在一個嚴重問題的。由多層膜反射產生的群延時在頻譜范圍內會出現極大的振蕩，這顯然會導致引入的啁啾量表現為同樣的劇烈振蕩。這種振蕩是我們不希望看到的，激光脈沖經過這樣的啁啾鏡后其光譜相位會發生畸變，達不到預期的效果。雖然這種振蕩可以通過優化多層膜的結構進行一定程度的減弱，但這種優化受限于較為嚴苛的初始條件，即要滿足設計要求的帶寬和反射率，因此很難得到有效的改觀。而隨著對鍍膜原理的進一步研究，引起群延時振蕩問題的兩個根本原因被挖掘了出來。首先是在表層鍍膜，也就是和空氣接觸的最外層鍍膜處由于菲涅爾反射（Fresnel Reflection）形成一種類F-P腔的結構，這種結構引入了根據波長變化規律性振蕩的色散，如圖2。（著名的GTI鏡恰恰是利用這一條來人為引入這樣的色散）
圖2. 根據波長變化規律性振蕩的色散
第二個原因是在多層膜結構中被各層反射的光，在耦合后重新進入空氣時會發生微弱的失配現象，這種現象也會造成色散振蕩。找到了“病因”所在，正方便“對癥下藥”。群延時的振蕩是根據波長變化的規律性振蕩，那么可以通過對多層膜的設計得到一對能夠在色散方面互補的啁啾鏡。你波峰對我波谷，保證了色散曲線的平緩，如圖3。這種設計還可以有效減少鍍膜的層數，降低設計難度。此外，啁啾鏡的表層還會鍍上一層AR（Anti-Reflection）膜，用來消除菲涅爾反射的效應。

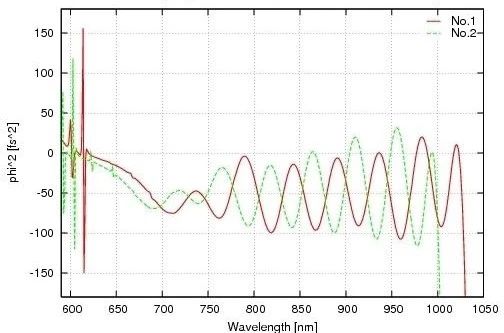

圖3. 經過設計的啁啾鏡對色散互補
3. 啁啾鏡的應用
啁啾鏡相比于其它結構的色散補償器件有著得天獨厚的優勢，體積緊湊、反射率高，但美中不足，提供的色散量是相對有限的，畢竟只靠那薄薄的幾層膜來實現功能。因此啁啾鏡適用的范圍也常常是需要色散量不大，但對精確度和空間有要求的場合。比如啁啾鏡對常常應用在超快振蕩器內，用來精確補償很小的腔內材料色散（可同時配合棱鏡對或尖劈對）。啁啾鏡也常用在基于超快激光的超連續產生過程中，超短激光脈沖透過超連續材料后光譜展寬，需要用啁啾鏡對脈沖壓縮至更短的脈寬。
