超快激光領域中國尚未完全掌握的核心元器件清單
超快激光技術建立在其他類型激光基礎之上，以一個復雜的啁啾脈沖放大系統為例，其融合了鎖模技術、色散控制（時間整形）技術、熱管理技術、激光脈沖放大技術、脈沖凈化技術以及時空質量控制和診斷技術等。因此，所需要的器件多種多樣，需整合很豐富的供應鏈條。目前無論從器件層面還是系統層面，甚至主流廠商，都是西方位處領先。僅以代表科研應用的鈦寶石拍瓦系統和代表工業應用的光纖和薄片超快激光系統為例，列一份核心“趕超清單?！?/span>
1.啁啾鏡（Chirp Mirror）

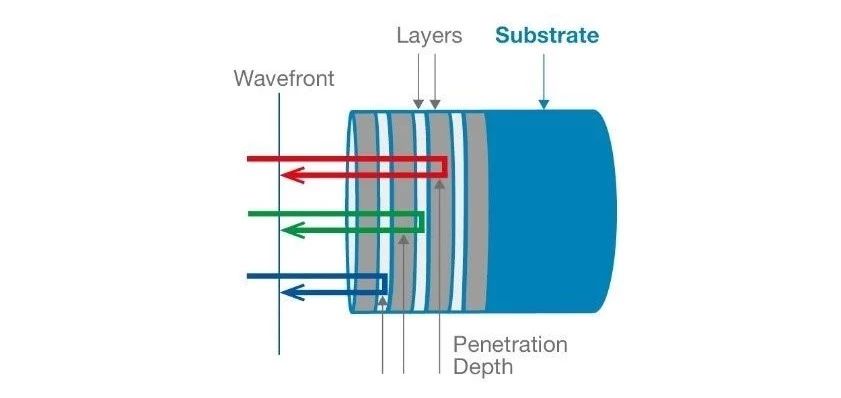

圖1 啁啾鏡原理示意圖
在上期的公號文章中也已提過，啁啾鏡是鈦寶石寬譜振蕩器的核心元件，而鈦寶石振蕩器又是超強激光的起點和時間中樞，優質啁啾鏡保證了振蕩器鎖模穩定性和脈沖的時間質量。目前最優質的啁啾鏡制作工藝還掌握在德國某些研究所和公司手中，以Layertec和Ultrafast Innovations 為代表，國內雖然也有幾所研究院所在開發研制，但目前還尚未聽聞成熟的商業產品。
2. 反射和透射光柵

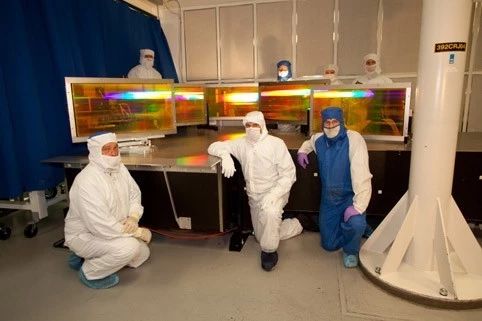

圖2 脈沖壓縮器用的大口徑鍍金反射光柵
光柵是超快激光的核心器件，用于脈沖展寬器和壓縮器。目前，無論是毫米量級小尺寸光柵還是幾米量級的大尺寸光柵，在國內均很難找到優質的供貨商，其核心技術仍被法國、日本、瑞典和美國所掌握，典型的代表為J-Y, Horiba, Spectrogon, Ibsen, Lightsmyth和美國Polymouth和LLNL。
3. 大尺寸高質量鈦寶石晶體
圖3 拍瓦激光器中的大口徑鈦寶石晶體
鈦寶石晶體是超快領域的一朵奇葩，其光譜帶寬、熱性能和機械性能遙遙領先于其他晶體，其地位在sub-20fs超快振蕩器和sub-100fs量級超快放大器中無可替代。欣慰的是上海光機所已取得一些關鍵技術的突破，有望不久將來進一步產品商業化，但整體而言，美國的GTAT還是壟斷著全球的鈦寶石晶體市場。
4. 可飽和半導體吸收鏡-SESAM

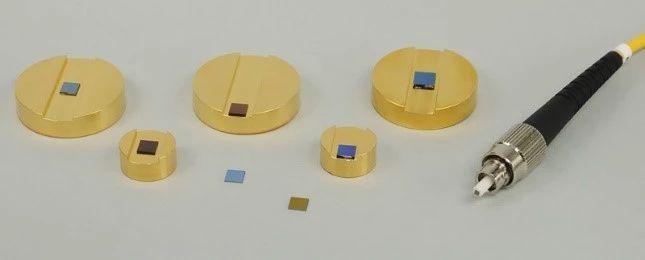

圖4 用于鎖模激光器的SESAM
SESAM和啁啾鏡一樣也是鎖模激光器核心，其主要用于皮秒激光器的鎖模。目前皮秒激光行業競爭已漸入白熱化，其振蕩器中使用的鎖模元件大部分應該是SESAM。目前SESAM的核心技術掌握在德國手中，以德國BATOP公司為典型代表，相信瑞士U Keller及徒子徒孫們應該也掌握核心技術，畢竟他們是SESAM鎖模激光的鼻祖。
5. 薄片激光模塊
圖5 薄片模塊示意圖
薄片和光纖是工業激光器的典型技術方案，薄片激光由于其極佳的導熱性能，是高重復頻率工業激光的首選之一。目前德國的通快完全掌握這一技術，其薄片激光器已經占據了加工市場的大半江山，德國的斯圖加特激光中心和其他極個別的德國公司也可以生產這種模塊，但質量和市場占有率不敵通快。而國內相關公司尚未具備薄片激光技術能力。
6. 脈沖整形器

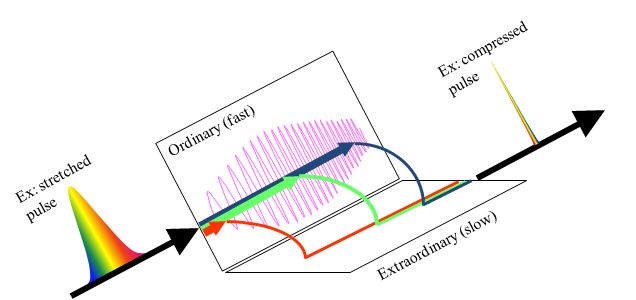

圖6 基于聲光和液晶空間調制的脈沖整形器
利用超快激光的寬譜特性，對其進行光譜整形，從而到達控制脈沖質量和形狀的目的，目前主流的技術是聲光調制和傅里葉平面液晶空間光調制，這兩種技術被法國的Fastlite、美國的BioPhotonics公司，F(xiàn)inisar公司所掌握。國內應該有研究所可以做試驗性儀器，但市場仍未可見任何產品。
7. 啁啾光纖布拉格光柵(CFBG)和體布拉格光柵(VBG)

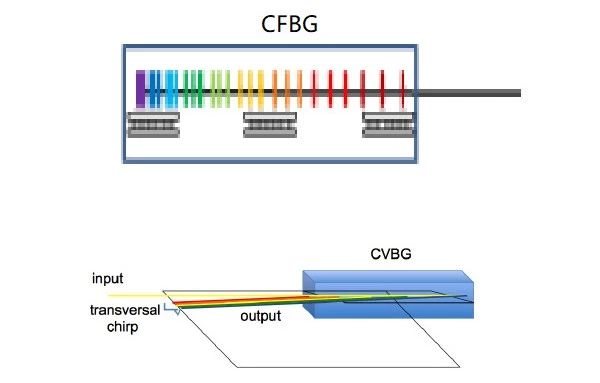

圖7 CFBG和VBG原理示意圖
Yb光纖激光器和固體激光放大系統中，CFBG 和VBG被廣泛的應用于色散控制，進而實現脈沖的展寬和壓縮。這兩種器件的市場目前被歐美的公司所占領，代表公司為加拿大的Teraxion和剛剛被IPG收購的美國佛羅里達公司Optigrate。
8. 普克爾盒和聲光調制器

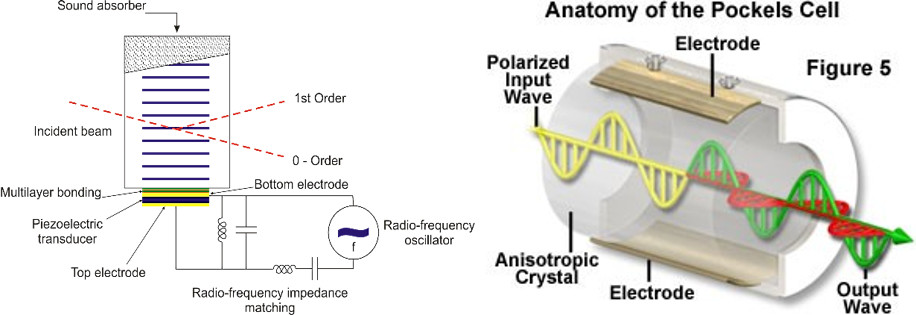

圖8 聲光和電光選擇器示意圖
這兩個器件主要用于放大系統中脈沖的選擇，普克爾盒用于再生放大器中脈沖的導入和導出，目前在國內尋找可用于超快激光器中的國產優質品牌十分困難，仍是歐美廠家牢牢控制著市場占有率。
9. 超快激光技術人才
圖9 正在調試鈦寶石激光器的專業技術人員
題外話小言，科技是第一生產力，因此人才尤貴。但近幾年，超快激光技術就人力未并呈現增長趨勢，國內培養超快激光人才的主流院所亦不能保證大多數繼續從事超快激光技術的開發，很多甚至試水跨領域，造成了此領域人才的極度缺乏。再次呼吁，愿更多少年加入此領域，或提供服務，或提供技術，或從事科研，助力超快激光行業！
