【常用光學元器件】光學元件的質量參數（1）
表面質量（Surface Quality）：
光學元件的表面質量主要描述了它的外觀表現，特別是諸如劃痕和凹坑之類的缺陷。這一類缺陷會導致局部的能量積累以及散射光的增加，某些光學元件對這些效應非常敏感。例如：
（1）用于成像的光學元件表面，這一類缺陷會大大影響成像質量；
（2）用于高功率激光光路中的光學元件，這一類缺陷會導致能量在局部的積累從而造成光學元件損壞。
表面質量最常用的評價標準為Scratch/Dig。其中Scratch可簡單理解為鏡片表面的劃痕狀瑕疵，具體表征為Scratch number，也就是瑕疵寬度的最大值；dig可簡單理解為鏡片表面的坑洼瑕疵，
具體表征為Dig number，定義為坑洼長度最大值和坑洼寬度最大值的均值。例如，表面質量為20/10意思是scratch也就是劃痕狀瑕疵的最大尺寸不超過20μm，dig也就是坑洼狀瑕疵的最大尺寸不超過100μm。

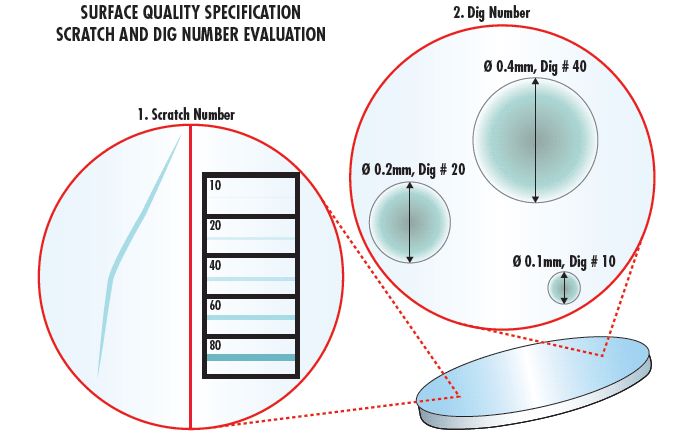

圖1. Scratch和dig的定義方式
下列為幾種常見的表面質量等級：120/80：工業拋光等級；60/40：常用科研等級；40/20：激光應用等級；20/10：精密光學等級
表面平整度（Surface flatness）：
表面平整度是一種衡量光學元件表面平坦程度偏差的標準，對于反射鏡、窗口、棱鏡或透鏡等來說都是相當重要的評價參數。表面平整度較差的光學元件會造成入射光的波前畸變，導致像差的產生，無論對于成像應用還是光路傳輸都將造成非常不利的影響，實驗光路里如果混入一片平整度不達標的鏡片，造成的畸變還會被后續的光路放大，變得更加難以消除。表面平整度一般用一種高質量、高精度的光學平面作為參考平面，利用干涉的原理來測量（目前比較常用的商用干涉儀產品為美國的Zygo干涉儀）。當測試光學元件的平面被放置在光學平面上時，由于干涉效應會看到干涉條紋出現，其形狀決定了被檢查光學器件的表面平坦度。如果條紋是等間距的平行直線條紋，那么被測試的光學表面至少與參考光學平面一樣平坦；如果條紋是彎曲的，以?xún)蓷l虛線作為參照，這兩條虛線一條與條紋中心相切，一條穿過同一條紋的端部，虛線之間的條紋數表示平整度誤差。

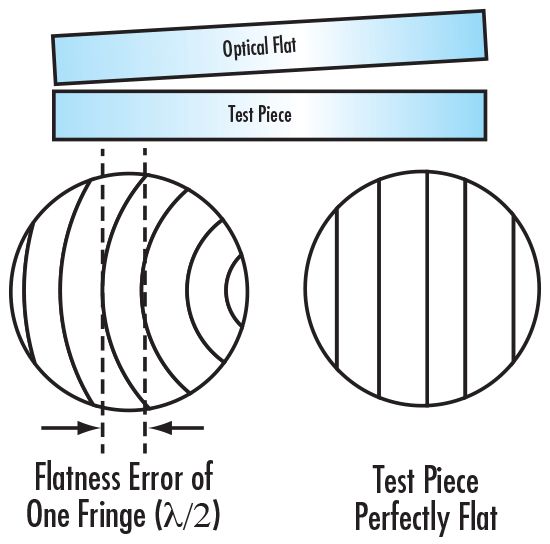

圖2. 表面平整度的定義

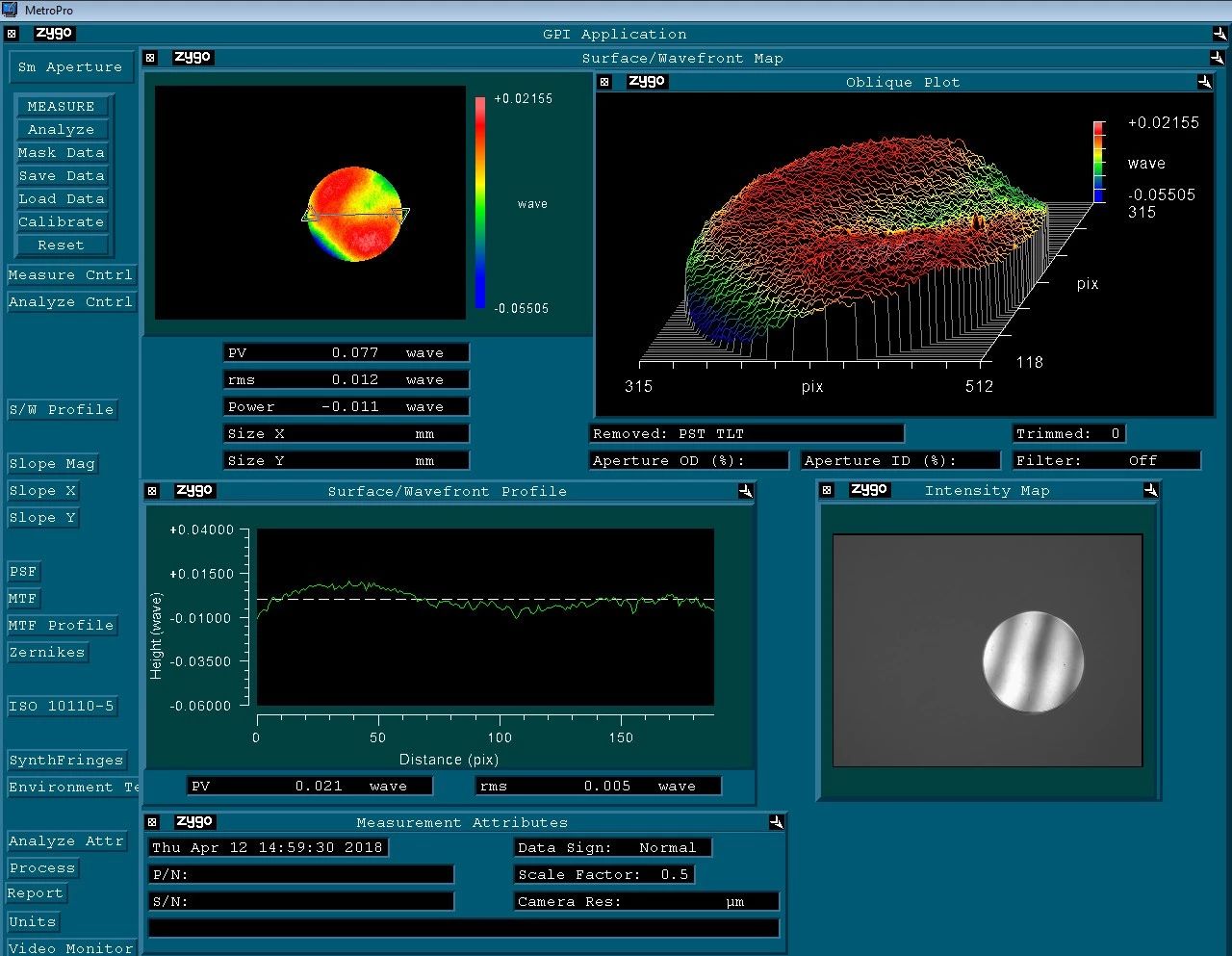

圖3. Zygo干涉儀的測量界面
平坦度的偏差通常用波長（λ）作為單位來衡量，即測試源波長的倍數。一般定義一條條紋代表1/2λ，而我們常?？吹接笑?4，甚至λ/20這樣的參數，這種參數是通過考量條紋的曲率得到的。1λ的平整度被認為是最基本的等級，而 λ/4 的平面度被認為是普通精度等級，而λ/20被認為是高精度等級。這里需要注意一點，對于鍍膜的光學元件來說，大多數廠商提供的產品所標明的表面平整度參數實際上是鍍膜前的參數，也就是玻璃基底的表面平整度，而只有少數廠商能夠?qū)﹀兡ず蟮谋砻嫫秸冗M(jìn)行保證（這是因?yàn)殄兡ず蟊砻嫫秸葧?huì)受到影響，對于鍍膜技術比較自信的廠商能夠?qū)⑦@種影響降到最低）。大家選購時記得注意分辨或詢問廠商，給出的平整度參數到底是鍍前還是鍍后。
