一、ELI-ALPS：一級光源超短脈沖激光

自由電子激光器、同步輻射等光源在國際上十分普遍，這些光源提供獨特參數的光給用戶使用。在這些光源工作的科學家有一大部分是激光專家，而用戶很多來自化學、生物、凝聚態物理等領域。這些用戶在大型光源預約Beam Time，然后光源會給出一個固定的時間讓他們做實驗。

基于高次諧波的阿秒光源，目前為止，主要是由各個實驗室，各個單獨的PI來運行，體積小Table-Top是它的一個優點，科學家們可以在自己的實驗室做實驗，這樣就沒有Beam Time時間的限制。

但是，一方面，阿秒脈沖的參數的進一步提高，伴隨著激光器的性能的進一步增強，所導致人力成本和資金成本的進一步攀升；另一方面，阿秒時間分辨的試驗裝置的復雜程度也在進一步變高，使得非激光專業的人獨立開展試驗的難度加大。

這個問題有兩個解決方案，一是由單PI小組，變成多個研究小組的(研究所/研究中心)聯合形式，比如德國柏林的馬克思波恩非線性光學研究所(Max Born Institute – MBI)，激光裝置、實驗裝置和用戶都是自己。另一個就是ELI-ALPS，借鑒自由電子激光器、同步輻射的方案，提供阿秒光源給外部用戶使用。

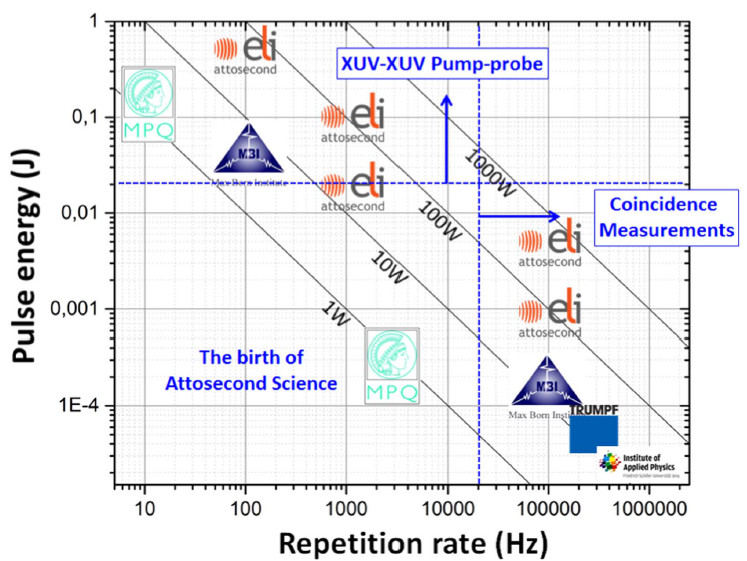

圖1 國際上研究機構使用的超短脈沖激光，這些激光被用來產生高通量高重頻阿秒光源。

圖1給出了目前國際上幾個研究機構的超短脈沖激光的參數，可以看見，MBI擁有重復頻率100kHz單脈沖能量100uJ這樣的超短脈沖激光。這里要指出，表中給出的研究單位是不全的，比如瑞典的Lund University也擁有類似參數的激光器。對于泵浦探測試驗，科學家們希望的是高的光通量，因此，希望單脈沖能量盡量高，這就是圖1中左上角的區域；對于Coincidence Measurement，科學家們希望比較弱的單發激光強度以得到比較干凈的實驗數據，但是，過弱的激光會導致信噪比很低，因此，需要在同樣的時間內記錄足夠多的樣本數，也就是說，需要高的激光重復頻率，這就是圖1中右下角的部分。

總的來說，ELI-ALPS的激光系統的總體目標是在單脈沖能量足夠的前提下，提高重復頻率。動機很簡單，重復頻率越高，意味著每秒鐘得到的脈沖就越多，這樣同一個實驗花的時間就越少。比如，1kHz系統100天能完成的試驗，使用100kHz系統，1天就完成了。圖1中給出了ELI-ALPS中不同激光系統的大體參數空間，下面會分別作介紹。

1.1 High repetition rate laser system (高重頻激光系統)

這套激光的單脈沖能量在mJ量級，重復頻率100kHz，具體參數見表1；目前類似的商用激光激光參數是，1kHz，幾個mJ.

圖2給出了這套激光的結構圖。CEP穩定的fiber oscillator給出80MHz，中心波長在1030 nm，單脈沖能量nJ量級的激光；聲光調制器將重頻降至100kHz，經過量級預放(pre-amplifier systems, LPF-large pitch fibers, 65um core diameter), 單脈沖能量放大至0.1uJ；經過光柵展寬器，展寬至2ns，在經過8通道的光纖放大器，每個LPF放大通道使用80W的泵浦激光，8個通道的激光最后相干合成為一束，并經過壓縮器，得到200fs，3mJ的激光，在經過兩級的空心光纖壓縮器，最后可以得到1mJ量級、100kHz的周期量級超短脈沖激光。未來單脈沖能量將被升級至5mJ。

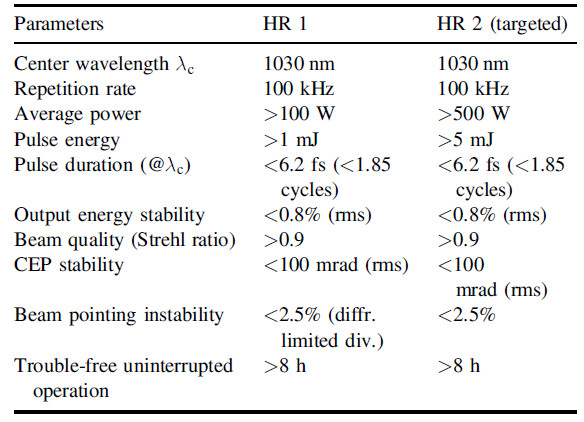

表1. 高重頻激光激光的激光參數

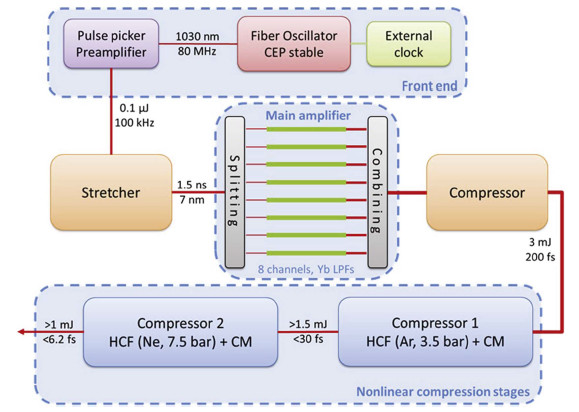

圖2 高重頻激光系統

1.2 Single cycle laser system (單周期激光系統)

第二套激光系統的參數見表2，這套系統最后可以得到單脈沖45mJ的周期量級的激光，重復頻率1kHz；目前市場上的類似系統參數是1kHz，幾個mJ.

結構見圖3，Yb-based oscillator 和再生放大器組成fs-CPA，產生1.5mJ(1030 nm)的激光作為前級；振蕩器分出一部分1064 nm作為皮秒泵浦激光的種子；再生放大器出射激光的10%注入fs-OPA，產生CEP穩定的1.3~1.5um 的idler作為fs-NOPA的種子; fs-NOPA的輸出光經過棱柵和Dazzler組成的展寬器，被展寬至75ps(0.5uJ)；接下來進過多級BBO-Based NOPA系統，被放大；經過壓縮以后，可以得到45mJ，小于10fs的激光。

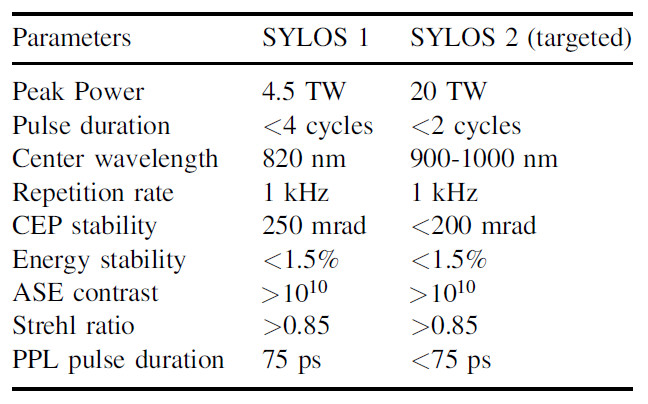

表2. 單周期激光系統的參數

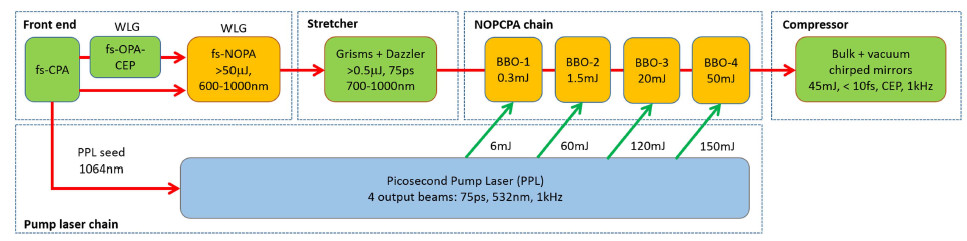

圖3. 單周期激光系統結構圖

1.3 High Field laser system (強場激光系統)

激光參數見表3，參數是2PW，10Hz; 目前國內和國際上已有多套PW系統，大多重復頻率較低。這里要指出的是，ELI-ALPS的關注目標是原子、分子體系，也就是核外，所需要的激光光強并不是很高，因此，對于PW級別的激光，目標是提高重復頻率，而不是提高單脈沖能量。ELI的另外幾個pillars，比如Nuclear Physics，會要求更高的激光功率。

,前級激光和傳統的鈦寶石方案有所不同。光纖激光器得到2mJ, 1030nm，sub-ps的激光脈沖；其中的一部分產生白光超連續，并且使用差頻的方法得到CEP穩定的激光，倍頻得到1600nm的激光，經過OPA放大以后，再倍頻，得到800nm激光。

第一套強場激光系統HF-PW，前級的一部分激光經過基于鈦寶石的OPCPA系統，最后得到10Hz，2PW的激光，結構參見圖4。

另一套激光系統HF-100，目前還在設計階段，很可能使用OPCPA, polarization encoded CPA Scheme和thin disk Ti:Sapphire的混合方案，結構參見圖4。

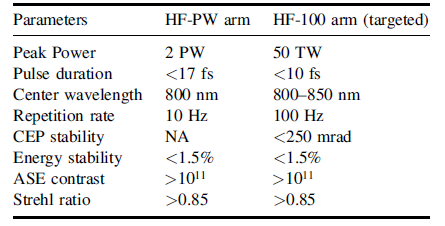

表3. 強場激光系統的參數

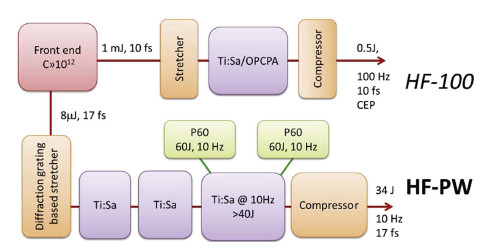

圖4 強場激光系統結構圖

1.4 Mid-infrared laser system (中紅外激光系統)

這套激光系統參數見表4，輸出3um，100kHz，單脈沖能量150uJ。結構見圖5，光纖振蕩器的種子進入兩套放大系統，一是基于光線的CPA系統(Yb FCPA)(300 fs, 200uJ)，另外一套是二極管泵浦的全固態激光器(DPSSL)(1 ps, 2 mJ). 第一套放大器通過差頻的方式產生CEP穩定的3um激光，然后再被第二套放大器放大，得到3um, 100kHz, 150 uJ的激光。同時還輸出CEP浮動的1.4~1.75 um, sub-100fs, 100uJ的激光。

表4 中紅外激光系統參數

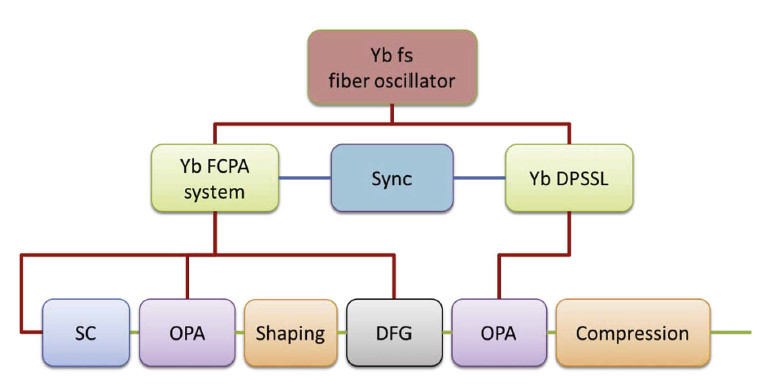

圖5 中紅外激光系統結構圖

二、ELI-ALPS：二級光源阿秒脈沖

ELI-ALPS的目標是提供高重頻、高通量、穩定的阿秒脈沖給用戶使用，并不追求阿秒脈沖的極端參數。在前面提到過，目前阿秒脈沖光子能量可以達到數千電子伏特，脈沖寬度幾十阿秒；ELI-APLS的目標參數是百電子伏特和幾百阿秒。

ELI-ALPS實驗室的結構見圖6，高重頻激光HR，中紅外激光MIR，單周期激光SYLOS，THz激光，強場激光HF都位于單獨的房間內，二級阿秒光源和實驗區域主要分成三部分，(1)利用HR和SYLOS的氣體高次諧波(GHHG); (2) 利用SYLOS的電子源(e-)和表面等離子體高次諧波(SHHG); (3)利用強場激光的粒子源和表面等離子體高次諧波. 圖7給出了一級光源、二級光源和后續的應用.

表5給出了不同裝置產生的XUV、X-ray脈沖的比較，可以看見，自由電子激光器FEL的優勢是高的光通量，單脈沖能量能夠達到100uJ量級；而高次諧波HHG的優勢是脈沖短，百阿秒到幾十阿秒量級。

利用ELI-ALPS的阿秒光源，科學家們能利用各種測量手段以及進行超快動力學探測。這些測量裝置有Reaction microscope(ReMi, also known as cold target recoil ion momentum spectrometer COLTRIMS)、photoelectron emission microscope (PEEM)、Angle-resolved photoemission spectroscopy(ARPES)可、Velocity map imaging spectrometers (VMI)和Magnetic bottle electron spectrometer等等。

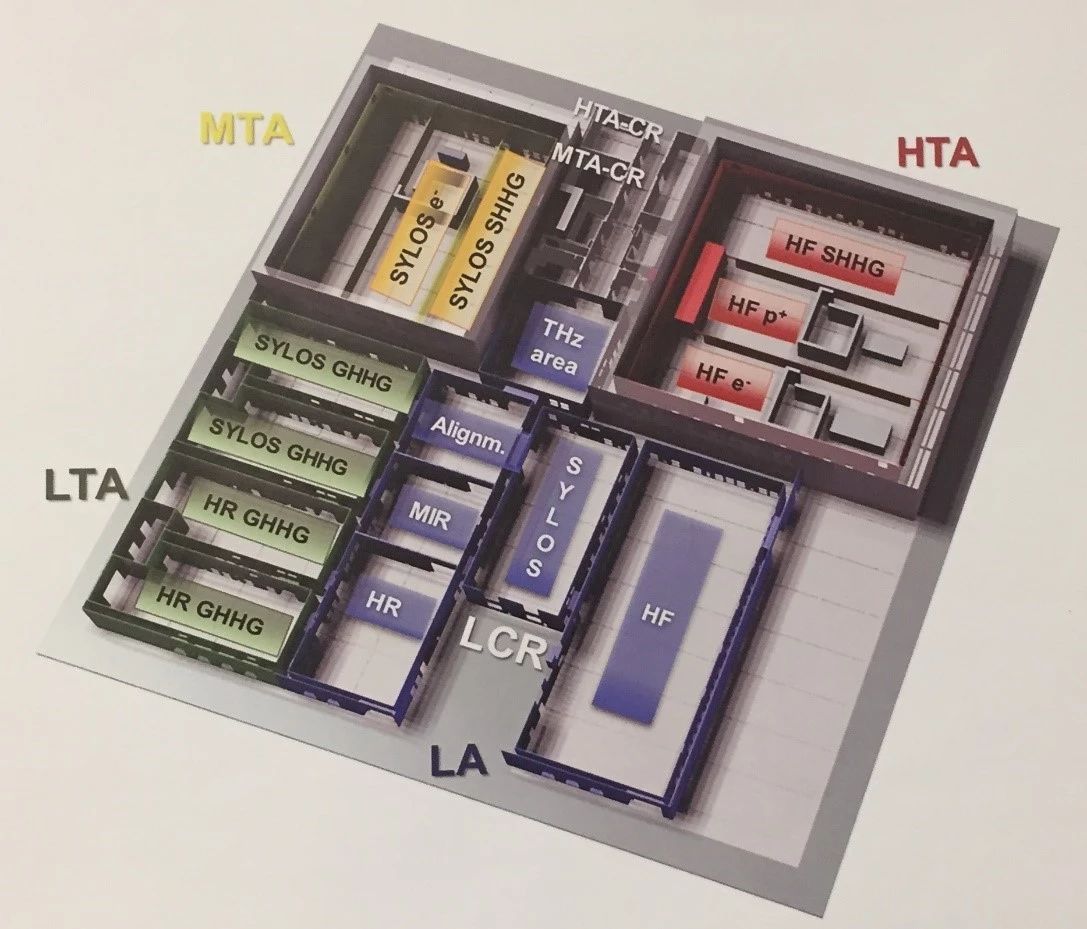

圖6 ELI-ALPS的激光系統和阿秒實驗室

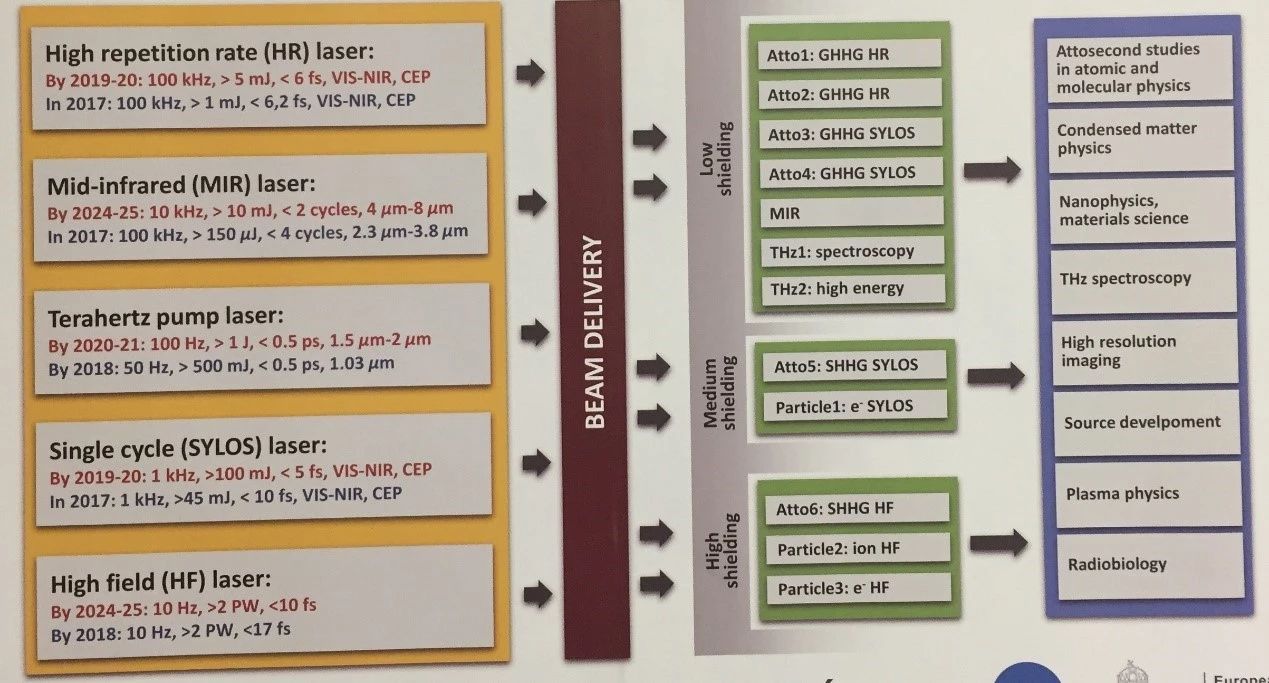

圖7 ELI-ALPS的一級激光光源、二級阿秒光源和后續應用

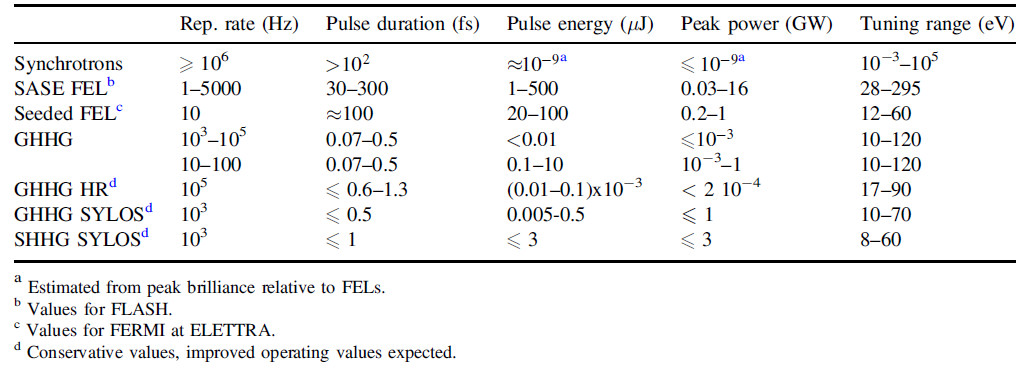

表5 同步輻射(Sychrotrons)、自由電子激光器(FEL)、現有的氣體高次諧波(GHHG)、和ELI-ALPS的三條束線產生的XUV、X-Ray的比較

三、總結

ELI-ALPS提供獨特的一級激光光源和二級阿秒脈沖，高重頻、高通量和穩定，這些特點將有利于超快動力學實驗的開展。

筆者最后想提及一下國內的超快領域。北京、上海、西安、武漢等地，也在建設各種阿秒光源。阿秒光源(深紫外~軟X射線)的基礎是高性能的超快超強激光(可見~紅外波段)和相匹配的光學元器件，目前，國外產品占國內市場的比重比較高。

從科學研究上說，中國將會擁有和世界上先進國家同樣甚至性能更好的用戶裝置，提供給國內和國際上的科學家使用，但這并不代表著中國在超快領域趕上了發達國家，不少核心設備依然來自于國外?；蛟S，大裝置的建設過程需要做一個平衡。裝置需要在有限的時間內建成并且投入使用，所以在設備的選擇上面，需要購買成熟、性能達到要求的國外產品。另一方面，如同ELI-ALPS給了不少歐洲激光公司發展技術的機會，國內的這些裝大型裝置，也應該能夠留下一些空間給國內的公司。
