通過色散波產生獲得深紫外飛秒脈沖
【版權說明】
該文章轉載自“光波?！惫娞?hào)，已經得到公號的授權許可。如需再次轉載請掃碼聯系公號負責人員。
深紫外超短脈沖的產生是許多物理領域所需的關鍵技術。而一般基于諧波產生的深紫外光源存在著不能直接調諧波長，能量轉化效率較低，只能產生和驅動脈沖源相似脈寬的脈沖等局限性。為此，該文章提出了一種基于色散波產生的深紫外超短脈沖產生方法。其通過調節空心光子晶體光纖中的氣壓及氣壓梯度來調節色散波產生的相位匹配條件，在實驗上實現了可調諧，窄脈寬且接近變換極限的深紫外脈沖，并利用數值模擬完成了其中的理論詮釋。實驗裝置分為三部分：(a)預壓縮部分深紫外產生部分脈沖表征部分如圖1所示。

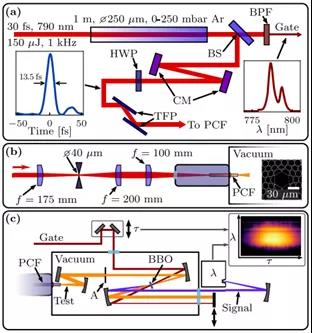

圖1 實驗裝置 [1]
圖1中種子源為鈦寶石激光器，BS為分束器，BPF為帶通濾波器，獲得窄帶近紅外窗脈沖，CM為啁啾鏡，HWP為半波片，TFP為薄膜偏振片，PCF使用抗諧振kagome PCF，長7.5 cm，芯徑33 μm，填充氬氣，BBO為偏硼酸鋇晶體。
(a) 預壓縮部分的主體由長度1 m氣壓0-250 mbar的空心光纖，一對啁啾鏡組成的壓縮器，和一對薄膜偏振器組成的衰減器構成。該部分對中心波長790 nm，脈寬30 fs的輸入脈沖光譜展寬并壓縮至13.5 fs，獲得深紫外產生部分所需的驅動脈沖和脈沖表征部分所需的參考脈沖。該壓縮部分不是必需的，但可以?xún)?yōu)化深紫外產生部分孤子自壓縮的質量，以減少最終色散波光譜中復雜的結構。
(b) 深紫外產生部分是整個系統的核心，從預壓縮部分輸出的脈沖在經過空間濾波后，被聚焦耦合到抗諧振的Kagome光纖中，以經歷高階孤子自壓縮和色散波產生的過程。Kagome光纖的一端為可調氣壓的氣室，而另一端為真空室，由此來形成所需的負向氣壓梯度。
(c) 脈沖表征部分則用于測量輸出脈沖的能量，脈寬等信息，揭示了該方法能以3 %的效率獲得窄于4 fs且接近變換極限的脈沖。因?yàn)锽BO在短于190 nm的波段不透明，故此部分由DFG XFROG實現，并應用了rPIE法。該方法不需要參考脈沖的相位信息，且可以測量短于參考脈沖的脈沖。分別將氣室氣壓調節至6 bar，7.5 bar和12.5 bar，可分別獲得中心波長為225 nm，250 nm，300 nm，脈沖寬度在3 fs作用在深紫外超短脈沖，如圖2所示。

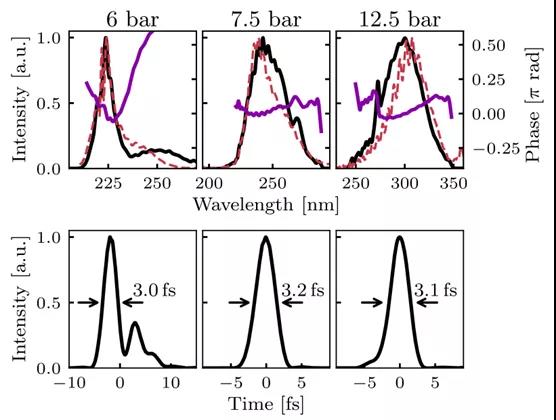

圖2 調節氣壓獲得的深紫外脈沖 [2]
圖2中黑線代表DFG XFROG法經rPIE處理后的光譜和時域脈沖，紫線代表不同波長處的相位，紅色虛線代表直接測量得到的紫外脈沖光譜。由圖可見XFROG法與直接測量所得光譜較為一致，250 nm和300 nm的紫外脈沖相位分布平緩，脈沖接近變換極限，225 nm的紫外脈沖有較多的長波長成分，且延遲較高。在理論部分，文章通過模擬脈沖在具有一定氣壓梯度的Kagome光纖中的演化過程，揭示了窄脈寬，變換極限色散波產生的兩點主要原因：

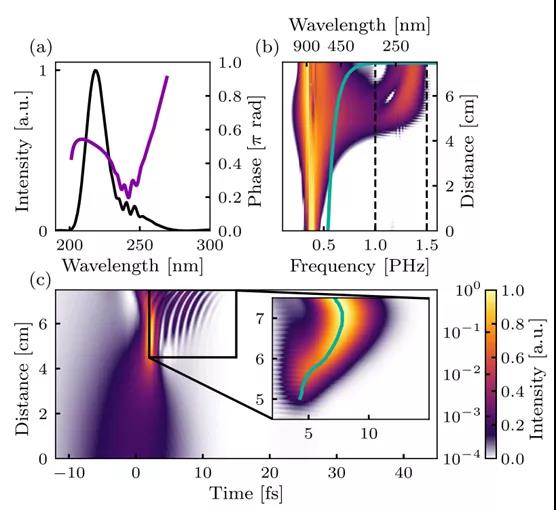

圖3 225nm紫外產生的理論模擬 [3]
圖3是在PCF氣室端施加6 bar氣壓所獲得的的模擬結果，輸入脈沖能量1.15 μJ，PCF長7.5 cm，芯徑33 μm，填充氬氣。圖2(a)是輸出色散波的光譜（黑線）和相位（紫線），圖2(b)是脈沖沿PCF傳輸在頻域上的模擬結果，綠線為零色散波長，圖2(c)是時域上的模擬結果，小圖為帶通濾波器濾波后的紫外脈沖，綠線為脈沖中心。
一方面，氣壓的變化直接導致了Kagome 光纖色散零點的變化，改變了色散波產生的相位匹配條件。隨著脈沖在光纖中傳輸，氣壓逐漸降低，對應相位匹配的色散波波長也逐漸變短。因此，形成了很寬的色散波光譜，為極小的變換極限的脈寬提供了前提。
另一方面，氣壓的降低，使深紫外區域的色散越來越小，在光纖后半部分產生的色散波不會因?yàn)檩^大的色散被迅速展寬，由此保持了接近變換極限的脈寬。
簡而言之，該文章，利用氣壓漸變，色散零點漸變的空心光子晶體光纖，實現了數飛秒脈寬，接近變換的極限的色散波產生。發明了一種強大的可調諧深紫外光源，使人們能以前所未有的光譜范圍和時間分辨率進行超快速測量。
參考文獻：
[1] Christian Brahms, Dane R. Austin, Francesco Tani, at el. Direct characterization of tuneable few-femtosecond dispersive-wave pulses in the deep UV. Optics Letters, 2019, 44(4):731~734.
