2015年，美國Newport公司收購?qiáng)W地利公司Femtolasers（以下簡稱Femto）是超快激光行業的一大新聞，自此以后，超快激光界，尤其在阿秒科學領域缺失了一支強大的激光隊伍。鈦寶石超快激光市場繼續被相干和光譜物理兩家公司壟斷。而美國的KMLabs、俄羅斯的Avesta以及國內的一些公司雖具備一定技術能力，但市場占有率極低，預計短期內，鈦寶石的市場分配應該不會有太大的改變。

回歸主題，F(xiàn)emto公司的中堅技術力量是否還繼續存在于母公司？對此我們不得而知，只是光譜物理公司網站上只能看到少有的幾款Femto鈦寶石超快振蕩器，而其曾負盛名的鈦寶石放大系統-FemtoPower卻不見了蹤影，小憾。該系統是筆者調節和拆卸過最復雜的激光器，在此詳細介紹一下此系統的基本原理和設計技巧。

圖1：Femtopower外觀圖

一．基本原理

FemtoPower是典型的啁啾脈沖鈦寶石放大系統，可以將此系統拆分為種子源、展寬器、放大器和壓縮器來理解整個系統的基本原理【1】。此外該系統還擁有CEP穩定和Hollow-core fiber 脈沖非線性壓縮等選項。

1. 種子源和展寬器

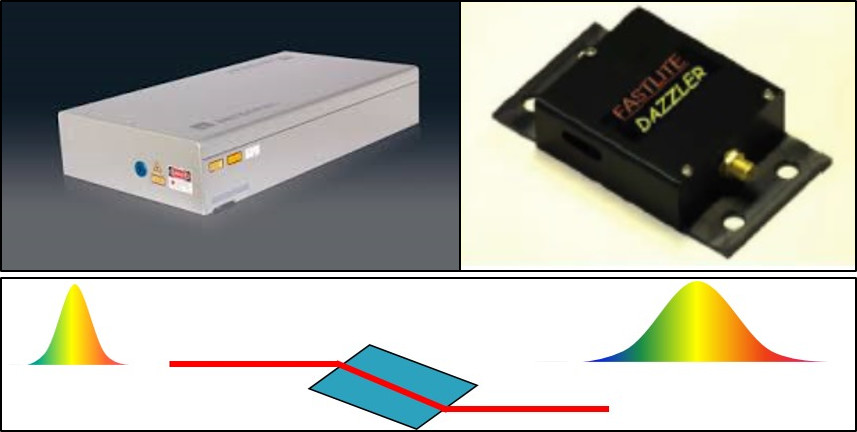

圖2：振蕩器、DAZZLER和材料展寬器

該激光系統的種子源是一臺亞10飛秒的振蕩器，超寬的光譜范圍為后續得到較窄的脈沖寬度奠定了基礎，并且也為使用差頻的辦法鎖定CEP提供了足夠的帶寬。該振蕩器是Femto公司的拳頭產品，目前還存活于光譜物理的產品線中。

不同于其他公司復雜的基于光柵的脈沖展寬器，舊版本的FemtoPower使用非常緊湊的塊材料展寬器，展寬后的脈沖寬度大約為10ps，這樣的脈沖寬度足以降低mJ量級放大器中的非線性效應，新版本的放大系統加入了色散補償神器-Dazzler,使得最終的脈沖時間質量得到進一步提高，Dazzler的使用也進一步改良了脈沖壓縮器，下文將詳細闡述。

2. 多通放大器

Femto的放大器設計早先是9通的設計，之后升級到了10通，并具有高能量多級放大的選項，本文只對10通放大器進行詳細說明。

不同于相干公司和光譜物理公司的典型再生放大器設計，F(xiàn)emtoPower采用共焦多通放大的方案，利用凹面鏡的基本原理：平行凹面鏡軸心的光線均會聚于焦點，在焦點處放置鈦寶石晶體并調節泵浦光焦點于此處，實現泵浦和被放大光的空間耦合，具體光路參考圖3。經過塊材料展寬后的脈沖入射到共焦腔內，不經過選單之間進行MHz重復頻率的放大。四通放大以后脈沖得到上千倍的增益，然后經過普克爾盒系統降頻到kHz量級，再注入到共焦腔中再進行6通放大。此處的疑問是：如何實現在這么小的空間內進行10次放大。釋疑如下：

(1) 前四通：下圖是一個俯視圖，如從側面看，光斑在第一個凹面鏡、鈦寶石和第二個凹面鏡上的高度是不一樣的。由于光斑很小，使用1.5英寸和1英寸的鏡子就可以將10個光斑收納其中。

(2) 5-8通：光斑的高度正好和前四通是相反的，并且是對稱關系。

(3) 9-10通：將光高調整至前面八通的對稱分界線位置，進行兩次放大，最后飽和輸出。如下圖，為預防放大光過早達到飽和狀態，將光斑進行縮束，從而得到更大的聚焦光斑。

此處的疑問點是上文中提到的Dazzler在什么地方呢？初期的版本是沒有Dazzler的，新版本（或者叫做絕版）將Dazzler放在普克爾盒的后方，對降頻后的kHz脈沖進行整形。

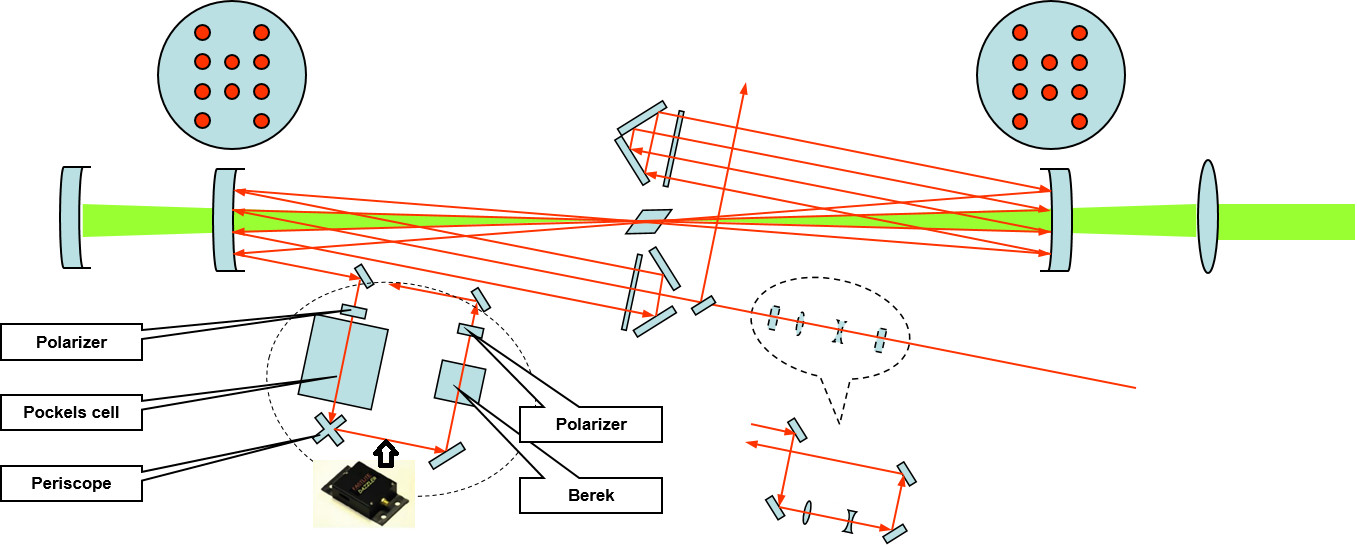

圖3：FemtoPower放大器設計

3. 脈沖壓縮器

圖4脈沖壓縮器。（左）舊版本，（右）新版本

FemtoPower舊版本的脈沖壓縮器使用雙棱鏡對的方案【2】，因?yàn)槔忡R對的二階和三階色散可以和材料的色散匹配，所以可得到壓縮質量良好的脈沖，但是缺點也很明顯：棱鏡所引入的色散量非常小，這就需要非常長的空間距離，反而造成了整個系統的龐大。新版本采用了透射光柵的辦法，但光柵對的三階色散和材料的三階色散是同符號的，不可能匹配，所以這就需要Dazzler來解決此問題，使用高分辨率的Dazzler，加載超高的三階正色散，問題迎刃而解！

透射光柵的缺點是會引入非線性，這個問題可以通過在壓縮器后方放置高色散量的啁啾鏡來解決，啁啾鏡拉長了在光柵上的脈沖寬度，B積分減小。

二．設計技巧

總結一下該激光器在設計上的多種精妙技巧：

1. 對比度提高：首先，前四通使用MHz放大，讓密密麻麻的脈沖阻擋ASE對上能級粒子數的侵蝕。其次，使用幾乎沒有損耗的塊材料展寬器，提高種子光的單脈沖能量，進一步抑制了ASE。

2. 色散管理：新版本摒棄了棱鏡壓縮器，用Dazzler和透射光柵取而代之，大大提高了系統的穩定性和脈沖寬度可控制性。

3. 利用凹面鏡的基本原理實現了10通放大，并通過光束的變換抑制了放大的飽和效應。

4. 多通放大保證了CEP鎖定的可能性，目前再生放大還不可以匹敵多通放大的CEP優勢。Femto發展了獨特的CEP鎖定方案，具體參考Nature Photonics的文章【3】。

5. 使用此激光系統作為驅動源，配合充氣的Hollow-core fiber將脈沖壓縮器到周期量級。

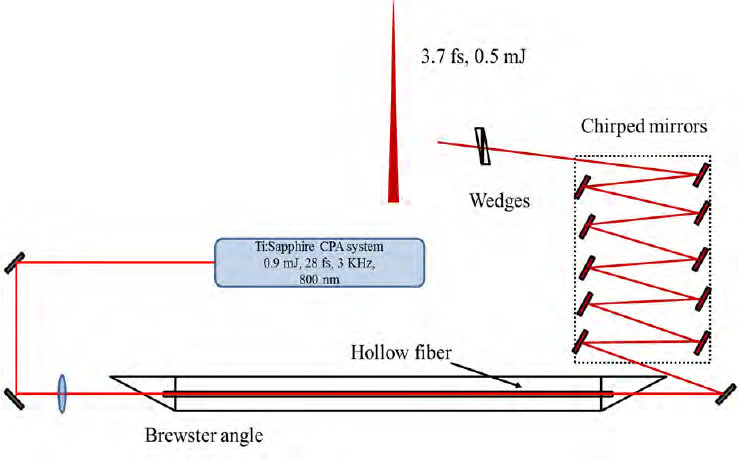

圖5 周期量級脈沖產生裝置

波量科技的核心技術人員已經使用和拆裝過不下10套Femto的振蕩器和放大器，在FemtoPower激光系統運行維護和拆分重組方面，具備豐富的理論基礎和技術實戰經驗。因此，作為讀者的你，如果正好使用此激光系統，若遇有故障，歡迎聯系我們，討論解決方案，for free！

參考文獻：

【1】S. Sartania, Z. Cheng, M. Lenzner, G. Tempea, Ch. Spielmann, F. Krausz, and K. Ferencz, "Generation of 0.1-TW 5-fs optical pulses at a 1-kHz repetition rate," Opt. Lett. 22, 1562-1564 (1997)

【2】Z. Cheng, F. Krausz, Ch. Spielmann, “Compression of 2 mJ kilohertz laser pulses to 17.5 fs by pairing double-prism compressor: analysis and performance, Compression of 2 mJ kilohertz laser pulses to 17.5 fs by pairing double-prism compressor: analysis and performance,”O(jiān)ptics Communications, Volume 201, Issues 1–3, 2002, Pages 145-155

【3】S. Koke, C. Grebing, H. Frei, A. Anderson, A. Assion, and G. Steinmeyer, “Direct frequency comb synthesis with arbitrary offset and shot-noise-limited phase noise,” Nat. Photonics 4, 462–465 (2010).
