UFI 白光干涉儀
白光干涉儀---二階色散測量

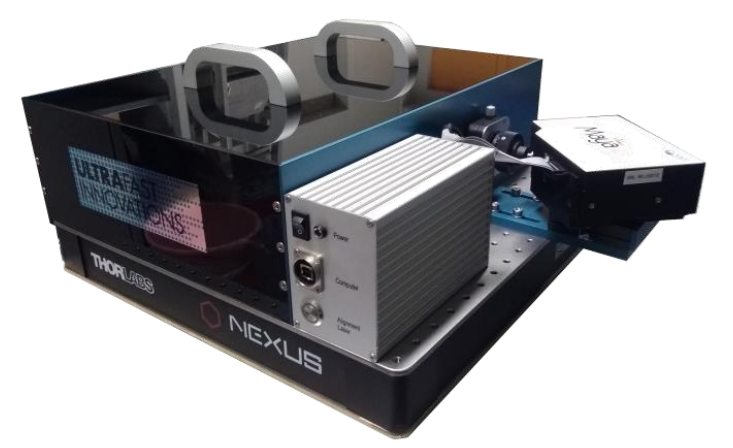

超快激光對其光學元件特別是反射類型的光學元件，都要求對鍍膜引入的色 散具有良好的控制，但在實際應用中，由于制造誤差的不可避免，實際結果與理 論設計一定會有偏差，GD和GDD對鍍膜的厚度非常敏感，即使使用最先進鍍膜 技術，誤差也是不可能被完全消除的，所以對光學元器件的GD和GDD的準確測 量有著至關重要的作用。德國Ultrafast Innovations的GOBI系列白光干涉儀，采用 光譜分辨干涉法精確測量可以幫助用戶獲得準確的二階色散曲線。
技術特點：
? 可選波段：400-1060nm，250-1060nm和900-2400nm；
? 不需要參考激光和指定得反射率
? S和P偏振均可分別測量
? 強大的數據處理軟件
? 測量結果與理論計算高度吻合 ? 快速簡單的工作過程

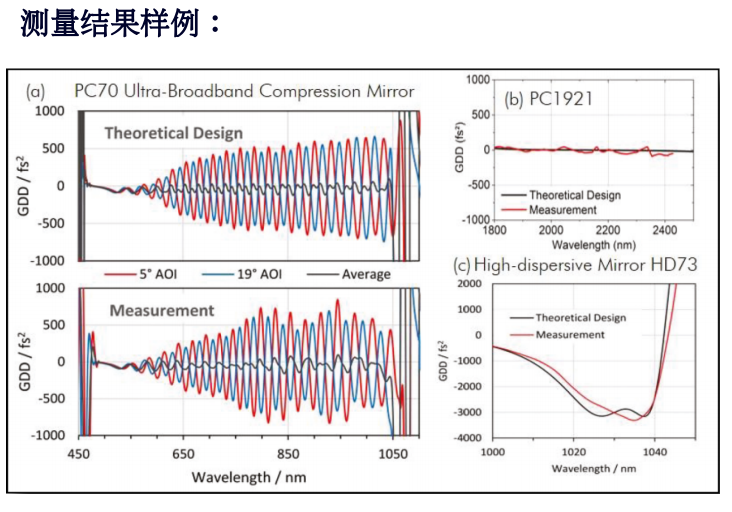

GOBI測量的GDD與理論設計的比較。(a) 獨特的雙角度設計的超寬帶PC70（UFI生產的啁啾鏡），測量5°和19°法向入射角，以及平均值的結果。(b)紅外脈沖壓縮鏡PC1921的測試結果。(c)高色散的HD73反射鏡的結果（1030 nm時改 變-3000 fs2）。
與其他設備相比，GOBI白光干涉儀能夠測量強GDD振蕩。值得注意的是，例圖中測量曲線和理論曲線之間的差異反映了光學元件膜層制造過程中的公差。

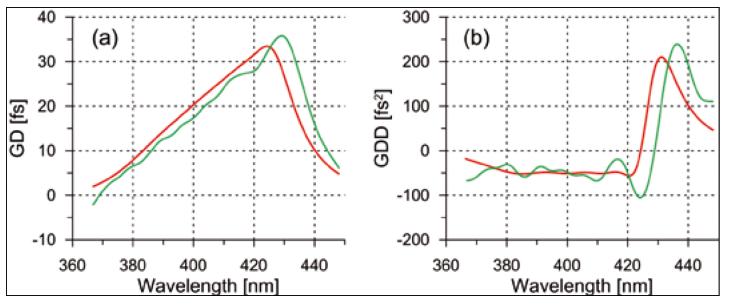

GD(a)和GDD(b)是實際測量UV光束在鏡面的反射率(綠色曲線)和相應的理論預測(紅線)的對比。

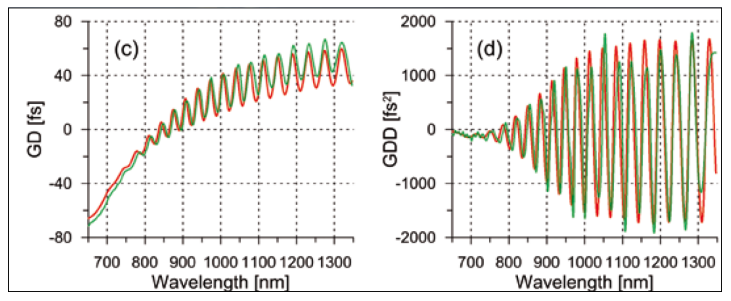

超寬帶的96層膜色散補償反射鏡的GD(c)和GDD (d)的實際測量(綠色)和理論數據(紅色)的對比。
