【儀器使用技巧】普克爾盒工作原理和調節技巧
摘要：眾所皆知，具有非中心對稱的非線性雙折射晶體（或其他光學介質）被施加定向的電場后，其雙折射光學性質會隨著電場的調制發生變化。為銘記德國著名科學家Friedrich Pockel，這種折射率變化和電場成線性關系的電光效應被稱作普克爾（Pockles）效應；施加了調制電壓的非線性晶體器件一般被稱作普克爾盒，且被廣泛應用于電光調Q激光器和脈沖選擇器中。普克爾盒中被廣泛應用的非線性晶體包括KD*P, BBO,LiNbO3, KTP等。本文將從技術層面，基于調Q和脈沖選擇兩個功能，就此器件的應用屬性做較為詳細的介紹。

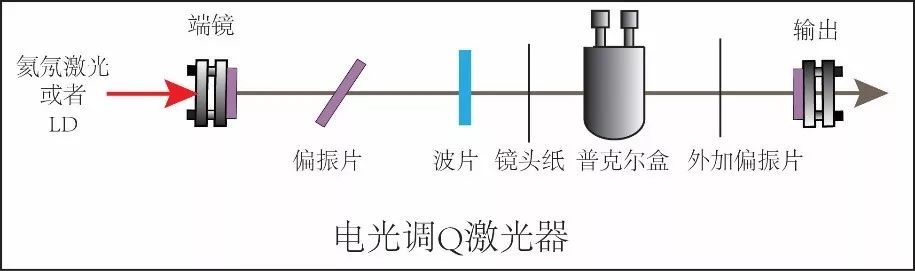

圖一 電光調Q激光器
一、工作原理簡介
（1）電光調Q
一臺典型的電光調Q脈沖激光器（參照圖一），其核心部件包括激光腔、電光調制系統、偏振片等。當普克爾盒在零電壓情況下，由于腔內四分之一波片的存在，激光腔處于高損耗低Q值的狀態；相反的，當施加外電壓，脈沖往返經過普克爾盒，偏振發生90度翻轉，此時激光腔處于低損耗高Q值的狀態，可實現激光振蕩。為達到預期的實驗結果，此過程中，需要精確調節普克爾盒的姿態，保證激光的傳播方向和晶體的光軸嚴格的平行，以達到偏振嚴格反轉90度的效果。否則非但完不成調Q最佳效果，甚至?xí)蜉敵瞿芰拷档停瑫r(shí)間質量退化，從而造成光學元件的損傷。
圖二 脈沖選擇器
（2）脈沖選擇
使用普克爾盒和格蘭棱鏡的組合，也可以實現脈沖重復頻率調節或者指定脈沖的選擇，具體原理參考圖二。高重復頻率的脈沖序列經過普克爾盒，通過控制普克爾盒電壓信號的重復頻率、時間延時和脈沖寬度，以確保電壓的時間窗口落在需要的信號脈沖上。此過程中，需保證僅此脈沖的偏振方向發生變化，而其它的脈沖偏振不發生改變，使用格蘭棱鏡等偏振選擇器件可將所需要的脈沖準確的選擇出來。
二、安全操作
（1）人身安全
強烈建議調光過程中佩戴激光防護鏡。尤其是在偏振片調節進行中，反射光束可能會沿豎直方向反射。就安全性講，此操作中應盡量設置光束向下方反射。于此同時，使用安全擋光板亦可避免潛在的眼損傷。
（2）高壓安全
盡量避免帶電操作普克爾盒；
正常運行過程中，需要蓋上頂蓋，防止誤碰高壓電路。
三、普克爾盒調節技巧
（1）發散光束在雙折射晶體中的傳播
基于雙折射晶體的各向異性特點，發散光束在其中傳播時所經歷的相位變化具有角對稱的特性，若在其后放置一個偏振片，在多角度上會形成干涉條紋。此過程中，尤需注意兩個特殊方向，晶體的o軸和e軸，這兩個方向上傳播的光束偏振不發生改變，最終光斑的分布為典型的Isogyre形狀。普克爾調節的核心技巧就是產生一個發散光束，然后以透過光斑的的相對位置或者對稱性分布為參考，以此衡量是否調節得當。

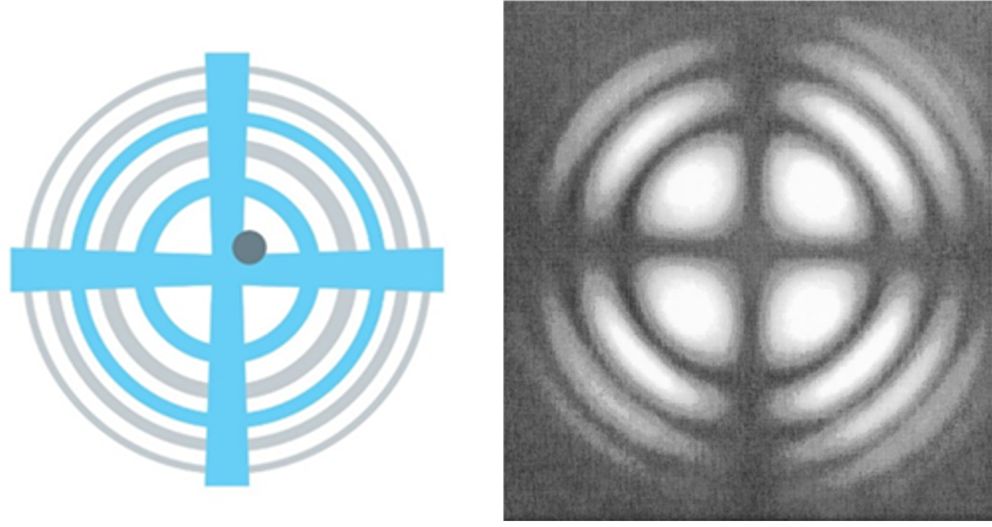

圖三 兩種典型的Isogyre形狀
無正交偏振片的分布（左） 正交偏振片后方分布（右）
（2）調Q激光器中的普克爾盒調節
如圖一所示，在安裝或者優化調Q激光器中普克爾盒的時候：
首先保證光束盡量通過普克爾盒的中心，避免切光。
其次，使用一臺He-Ne激光器或LD光源通過一張鏡頭紙得到一個發散的光束。
在普克爾盒后方放置一個和腔內偏振片正交的選偏器件。將一張卡片置于普克爾盒的后方，若不通過正交偏振片直接觀測，圖三中左圖亦可作為判斷依據。調節普克爾盒的兩個旋鈕（Pitch和Yaw）使其直接透過光在十字叉線的正中心。如果在正交偏振片的后方觀測，則圖三中的右圖作為判斷依據，同樣的，調節Pitch和Yaw旋鈕，使得正交的整個圖樣盡量對稱，十字叉線呈對稱分布。
調節完成普克爾的姿態后，切記將外加的激光光源移除或遮擋，然后取出外加的鏡頭紙和偏振片。
激光器運行以后，可進一步調節普克爾盒的姿態，以保證調Q電壓零施加狀態下，腔內無激光產生。
可通過調節普克爾盒的電壓和時間延時來優化輸出激光能量和脈沖形狀。
（3）脈沖選擇器中的普克爾盒調節
脈沖選擇器中的普克爾盒姿態調節方法和上述方法完全一致，可使用實際工作激光器，無需借助外在光源。因已具備兩片正交偏振元件，所以只需外加一片鏡頭紙即可。
安裝普克爾盒前，將兩片偏振片調節實現完全正交。
嚴格按照上述步驟操作，即可完美呈現普克爾盒的姿態。
檢查調節效果：在普克爾盒不加電壓的情況下，觀察第二片偏振片后方的激光能量參數，此時應處于最微弱狀態。
四、參考文獻
Thibault Dartigalongue and Fran?ois Hache, "Precise alignment of a longitudinal Pockels cell for time-resolved circular dichroism experiments," J. Opt. Soc. Am. B 20, 1780-1787 (2003)
“POCKELS CELL ALIGNMENT IN A Q-SWITCHED LASER”, GOOCH & HOUSEGO 公司產品手冊
Nisperuza, Daniel & Botero, G & Bastidas, Alvaro. (2010). Precise alignment of a longitudinal Pockels cell for Q-switch operation Nd:YAG laser. Revista Cubana de Física. 27. 63-65.
