新型高效率MPC非線性脈沖壓縮器
新型高效率MPC非線性脈沖壓縮器

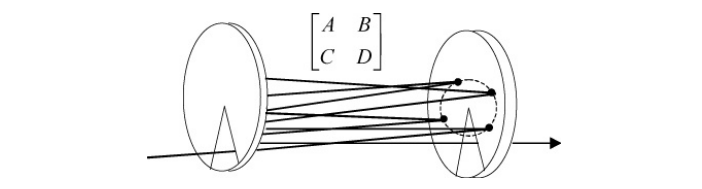

MPC-30-PRIME是基于Multi-Pass Cell的非線性脈寬壓縮器，其通過非線性光譜展寬的方式將輸入激光脈沖的脈寬進一步縮短。如下圖所示，該壓縮器使用經典 Herriott腔構型（以下簡稱MPC腔），根據具體的需求，設計光束不同的反射次數，同時在MPC腔中充滿氣體，來保證有效的非線性相互作用。由于高能量的飛秒脈沖與MPC腔內的惰性氣體的非線性作用，光譜被展寬，隨后使用寬帶啁啾鏡對脈沖進行壓縮。
目前我司可提供MPC-30-PRIME標準版本，MPC-30-HP高功率版本，MPC- 1000-LP長脈沖版本的MPC壓縮器，并且可以根據客戶需求進行定制。其兼容市面所有類型的Yb超快激光器，可以提供5-10倍的脈沖壓縮效果，以下是輸入輸出參數范圍。
入射波長：1030 nm
入射脈沖脈寬：100fs-1ps；
入射脈沖能量：0.2-1mJ；
重復頻率：1-200kHz；
典型壓縮倍數：5-10；
壓縮器效率：典型值 >80% ，最高可達90%
輸出光譜帶寬：960nm-1090nm；
兼容性：可以與空心光纖壓縮器級聯，輸出周期量級脈沖；
尺寸：550 x 200 x 155 mm
定制1：更高的入射脈沖能量：10mJ；
定制2：更寬的入射脈沖寬度：1ps；
定制3：靈活選取的非線性介質；
選項1：主動光束指向穩定單元；
選項2：靈活可變的的光譜范圍；
選項3：靈活可變的色散管理；
實際應用案例： 光源：高功率光纖飛秒激光器，中心波長：1030 nm，脈寬：~300 fs，平均功率：~80 W， 單脈沖能量：0.4 mJ。
如果直接驅動產生XUV光源，其峰值功率存在一定局限，因此選用MPC 壓縮器的方法，將脈沖進一步縮短。最終得到的壓縮結果如下:

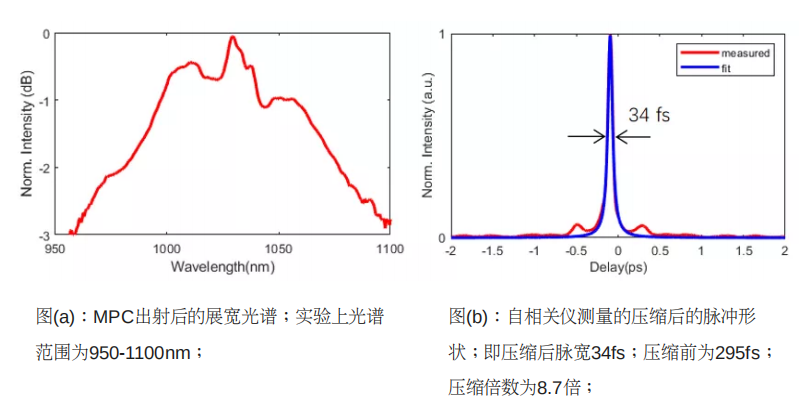

輸出脈沖寬度：34 fs
壓縮倍率：>8
系統傳輸效率：>90%

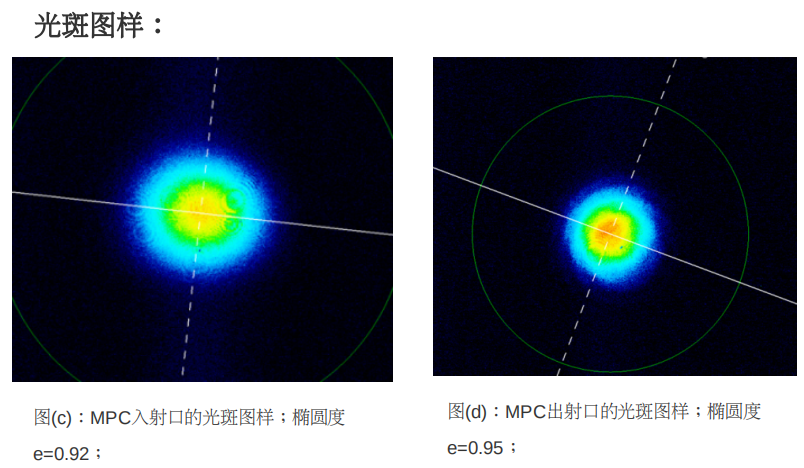

輸出光斑橢圓度：0.95
通過MPC可以將靶點的激光峰值功率密度提高8倍，十分有利于高通量XUV光源的產生，以上激光參數十分有利于高通量XUV光源的產生，目前已經得到了理想的實驗結果，結果尚未發表，在隨后的文章中將會補充介紹。
綜上，MPC非線性脈沖壓縮器具有高效率、結構緊湊穩定，壓縮倍率高，兼容性強等突出優點，同時其配合級聯的MPC壓縮器或者空芯光纖壓縮器可實現>50倍的壓縮效果，期待擁有不同類型Yb激光器的科研和工業客戶洽談合作。
北京波量科技有限公司充分利用專業優勢，結合開放式的合作模式，為 客戶提供深度定制化解決方案。包括激光實驗室建設及智能化部署、飛秒脈沖的光場調控、飛秒激光器的改造和升級、飛秒激光時空測量、飛秒激光頻 率擴展等。波量科技時刻準備接受客戶定制化需求，一起挑戰超快、超強激光極限。
