技術介紹

空心光纖（HCF）與傳統光纖的主要區別在于，它通過中心的空心區域引導光線，而非傳統光纖依賴其玻璃質地來傳播光束。在空心光纖中，光束被限制在周圍玻璃材料上的微小孔隙內的空心中傳播，這意味著只有極少部分的光功率通過固體光纖材料（通常是玻璃）傳輸。

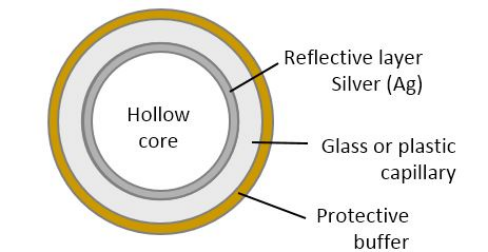

圖1.Cross-section of bare hollow core fiber

與傳統光纖相比，空心光纖（HCF）具有多項優勢。它的非線性度降低了幾個數量級，損傷閾值更高，透射光束與周圍玻璃之間的重疊更小，為基于光纖的激光器提供了前所未有的功率。其較低的信號損耗使得在無需中繼器的情況下也能實現更長距離的傳輸。由于光在空氣中的傳播速度快于玻璃等其他介質，因此空心光纖提供了更高的傳輸速度和更低的延遲，同時由于每根光纖以單模態物理分隔，它還能提供更高的帶寬。光纖中的色散可以通過設計來控制，尤其是對于具有小模面積的光子帶隙光纖而言。這對于超短脈沖的引導尤為重要，因?yàn)樵诔堂}沖中，大量的色散和非線性可能導致嚴重的脈沖失真。具有大空心芯的光纖通常展現出較弱的色散和對設計細節的低依賴性，使其成為理想的超短脈沖傳輸介質^[1]。這可能會在激光制造、激光點火、國防、阿秒科學、非線性內窺鏡/顯微鏡和氣體中紅外激光器等領域?qū)崿F(xiàn)突破性應用。

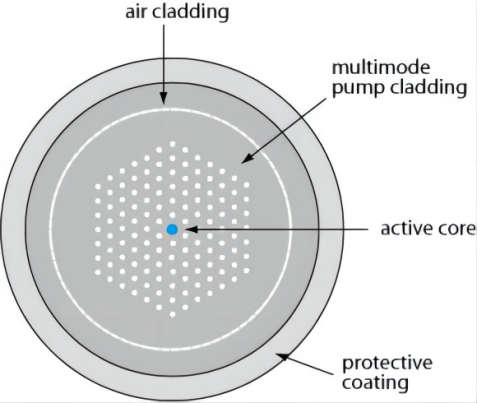

圖2.光子晶體光纖

光子晶體光纖（PCF）的核心特征之一是其周期性微孔結構，這一結構可以用來控制光波的傳播方式。光子晶體光纖利用光子帶隙（PBG，Photonic Band Gap）效應，在光纖的中空（空氣）芯中導引光波。在光子晶體中，周期性的微孔或微結構形成了光子帶隙，這種能帶結構類似于晶體中電子的電子帶隙。在光子帶隙內，特定頻率范圍的光波無法傳播，而會被反射或吸收。這是因?yàn)樵谶@些頻率下，光子晶體的周期性結構導致光波的散射相互干涉，形成了禁止帶隙。這意味著，處于PBG內的頻率光波無法穿越包層傳播，而只能在光纖的芯中傳導。不同于基于折射率引導的光纖，這里纖芯區域的折射率無需高于包層的折射率^[2]。

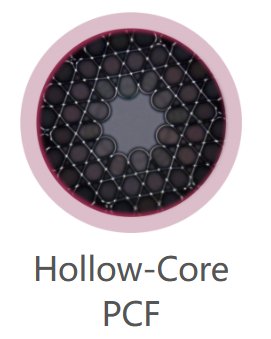

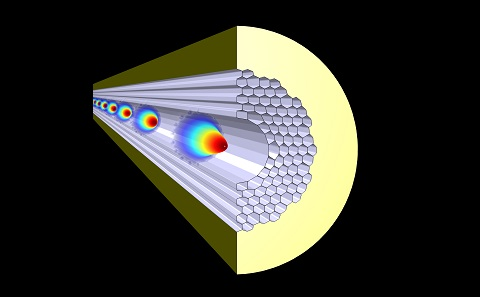

空心光子晶體光纖（HC-PCF）結合兩類光纖的優勢，通過將光引導至帶有周期性微孔結構的空心中，徹底改變了傳統光纖技術。這種獨特的波導結構非常適合于傳感、成像和超短脈沖應用。我們的空心光子帶隙光纖在提供超短脈沖的同時，不會引起非線性效應或材料損壞，且能在緊密彎曲下保持穩定傳輸。

當前，兩種具有顯著不同于階躍折射率光纖導光性能的低損耗光纖技術已被發展出來。這兩種光纖類型均利用二維周期性結構的包層包圍著一個空心核心來引導光線，因此被統稱為空心光子晶體光纖（HC-PCF）。[3,4]雖然這兩種光纖都具有幾個共同的特征，但它們的光引導背后的物理原理，以及隨后的光學特性均有很大不同。

不同hcf的顯微鏡圖像

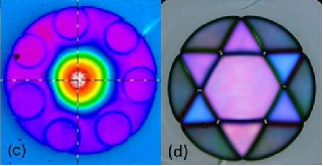

(a)光子帶隙光纖，(b) Kagome光纖，(c)非接觸管狀光纖，(d)六角反諧振光纖

第一種光纖是備受期待的光子帶隙（PBG）光導技術的實驗結果，導致HC-PCF在HC引導模式的頻率和指數下沒有包層模式^[5]。今天，我們對PBG HC-PCF的理解和工程設計已經隨著直觀的“光子緊密結合模型”而大大成熟^[6]。

另一類是Kagome晶格HC-PCF，與PBG HC-PCF形成對比，Kagome HC-PCF特點是提供寬帶制導頻譜，其包層結構不依賴于PBG效應。直到 2007 年，隨著抑制耦合 （IC） 引導的引入，引導機制才得以闡明。在這里，包層不再需要磁芯模式空間中的帶隙，但結構及其尺寸經過精心設計，使得包層支持與磁芯模式強相位不匹配的連續模式，從而抑制后者逃逸磁芯。

在使用空氣-二氧化硅結構的HC-PCF中，包層模式被有效地限制在包層的薄二氧化硅層內，并展現出迅速的橫向振動（具有高方位角數）。^[7]從這個角度來看，光纖中的PBG定義為沒有與纖芯模式相位匹配的包層模式，這些模式會將光從纖芯向外傳播。而在IC（抑制耦合）引導的光纖中，周圍包層在纖芯模頻率指數空間上起到了類似PBG的作用。

迄今為止，光纖中可引導的最大超短脈沖激光僅限于石英芯光纖的納米焦耳，以及光子帶隙（PBG）引導空心光子晶體光纖（HC-PCF）的幾微焦耳^[9]。固體常規光纖的脈沖能量極限是由二氧化硅的固有災難性材料損傷決定的^[8]。PBG引導HC-PCF的局限性主要是由于磁芯引導模式與二氧化硅磁芯包圍的光學重疊性很強^[9]。這種效應在表面模態和核心模態之間的抗交叉光譜范圍附近加劇^[10]。

除了材料損傷限制外，光纖非線性和色散是超短脈沖激光波導和傳輸?shù)牧硗鈨蓚€(gè)主要限制因素這些因素會顯著影響脈沖的時間分布。例如，在正常群速色散的條件下（如波長低于 1300 nm），通過二氧化硅傳播的脈沖會經歷快速擴散，進一步加劇了脈沖的時間和光譜失真。當脈沖能量增加到幾納焦耳水平時，介質的克爾和拉曼響應將對擴散產生額外的貢獻，這將導致光譜展寬和更大的色散。

應用領域

C-PCF技術在現有領域如通信、傳感器、醫學成像等方面的應用將繼續擴大。另外，新興的應用領域，如量子計算、深空通信、生物醫學研究，也將成為HC-PCF未來發展的重點。

隨著光學和光子學領域?qū)Ω咝阅芄饫w的需求日益增長，尤其是在提高數據傳輸速度和擴大帶寬方面，空心光子晶體光纖（HC-PCF）展現出其獨特優勢。HC-PCF以其顯著的低信號損耗和擴展的帶寬特性，能夠有效地滿足這些不斷增長的技術需求。特別是在高速通信網絡的發展中，HC-PCF的這些特性使其成為支持下一代通信技術的關鍵組件。

激光頭和工件之間的激光傳輸鏈路，

超短脈沖激光器在功率縮放方面取得了巨大進步，并在工業應用中不斷擴展使用，這就需要靈活而強大的光束傳輸系統，跨越數米。直到最近，光纖中可以引導的最大USP能級僅限于石英芯光纖的納米焦耳和空心光子晶體光纖的幾微焦耳。

在最近的一項合作中GLO Photonics、Amplitude Systemes以及利摩日大學的GPPMM研究小組共同展示了一項突破性成果。他們成功在數米長的Kagome型空心光子晶體光纖（HC-PCF）中，以穩定的單模態傳輸方式，傳輸了毫焦耳級的600飛秒超短脈沖。這項實驗不僅展示了HC-PCF在高強度脈沖傳輸方面的卓越性能，還實現了50飛秒的脈沖自壓縮，達到了petawatt/cm²級別的強度。突顯了HC-PCF在超快光束傳輸應用中的巨大潛力。

GLO 空心光子晶體光纖在處理創紀錄的激光脈沖能量并以靈活的方式傳遞這些脈沖方面具有出色的能力，使 GLO 光纖成為新興激光微加工市場和應用中所有開發人員和最終用戶的絕佳解決方案。

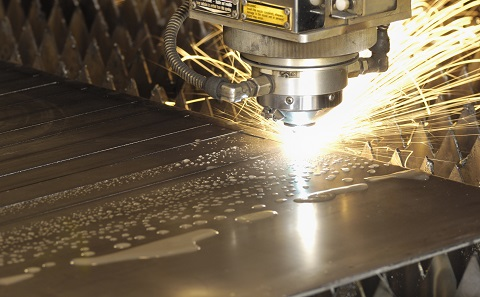

通過其專有的Kagome HC-PCF，GLO為其客戶帶來了用于激光功率處理和傳輸?shù)膭?chuàng)新和卓越的解決方案和/或光纖光子元件。特別是，GLO Kagome光纖及其功能化形式的PMC非常適合在材料微加工和微加工中充分發揮高功率超快光纖激光器的潛力。GLO產品和/或技術可以通過多種方式用于激光微加工領域。它結合了靈活性、低透射光損耗、低脈沖失真以及進入非常小且不顯眼的加工空間。第二個例子是激光脈沖時間控制，GLO提供客戶定制的PMC來壓縮激光脈沖。

激光微加工、生物工程和外科手術革命性變革的幕后推手

持續時間較短（低于皮秒持續時間范圍）的工程激光脈沖是許多科學和工業應用中的強大驅動力?，F(xiàn)在材料的加工、雕刻和切割精度高，無需加熱。另一個例子是極具挑戰性的基于激光的粒子加速器，其中的關鍵技術挑戰之一是能夠處理大量脈沖能量 （>100 mJ） 和低于 10 fs 的壓縮的設備。GLO 中空光纖和 PMC 技術可實現前所未有的光脈沖控制，允許在單個緊湊的光纖光子組件中將亞皮秒激光脈沖壓縮 10 倍以上。GLO可以設計和生產基于光纖的脈沖壓縮器，這些壓縮器是針對市場上存在的各種超短脈沖（USP）激光器量身定制的。

生物醫療研究及外科應用

以安全和用戶友好的方式將激光帶到細胞或患者身體部位仍然是外科醫生和生物學家高度追捧的商品之一。GLO Kagome 光纖及其功能化形式 PMC 非常適合為任何細胞或身體部位提供激光傳輸鏈路，具有出色的靈活性、低傳輸光損耗、低脈沖失真以及進入非常小且不顯眼的機器空間。GLO目前與生物醫學領域參與者合作的經驗是它為最終用戶或醫療機器制造商開發用于外科手術和生物醫學應用的創新光纖激光工具的資產。此外，GLO可以幫助開發特定的激光器，這些激光器現在被用于各種可見光波長的醫療。例如，在光譜黃色部分的特定波長下工作的高功率激光可用于治療各種血管疾病，例如切除不需要的腿部靜脈和面部毛細血管。在眼科中也有應用，例如用于治療視網膜脫離。

通過其獨特的激光束傳輸和激光頻率轉換解決方案，GLO技術可以解決大多數生物光子學應用，如細胞術、成像、DNA測序或法醫學。
