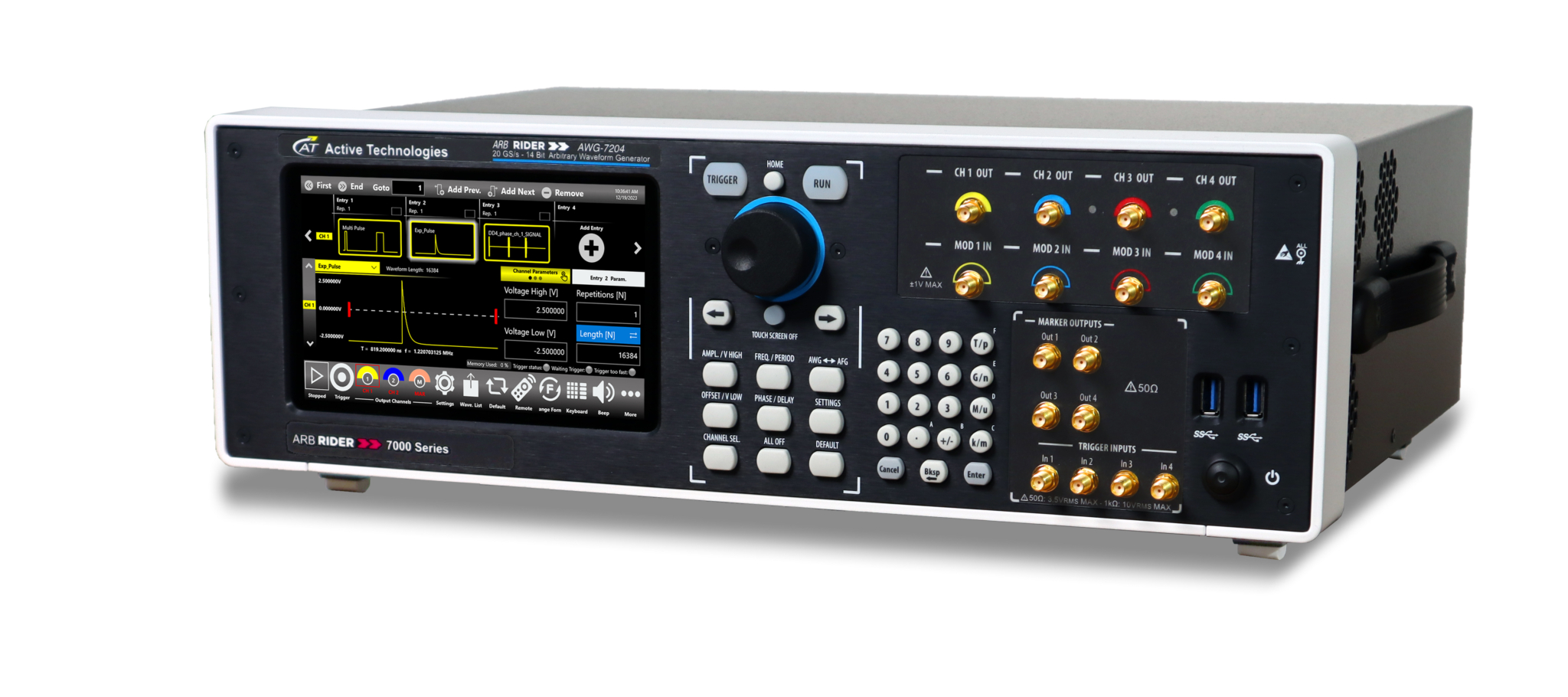

Arb Rider AWG-7000 高速脈沖發生器
超高速脈沖發生器 – 50 ps 上升/下降時間，5 Vpp 輸出幅度
ARB Rider AWG-7000 系列是全球最快的 2 通道和 4 通道模擬脈沖發生器，配備 14 位分辨率的數模轉換器（DAC）。
憑借業內最易用的操作界面，用戶可在幾秒內完成單脈沖或雙脈沖的設置。
AWG-7000 系列脈沖發生器具備 20 GS/s 的更新速率、5 Vpp 的輸出范圍、50 ps 的上升/下降時間以及最高 9 GSamples 的存儲深度，是光學與光子學、量子科研、前沿研究、航空航天與國防以及半導體測試等應用的理想選擇。
每臺設備最多支持 4 路模擬通道和多達 32 路數字輸出（TTL 或 LVDS 標準），可用于構建模擬與數字混合信號的測試系統。

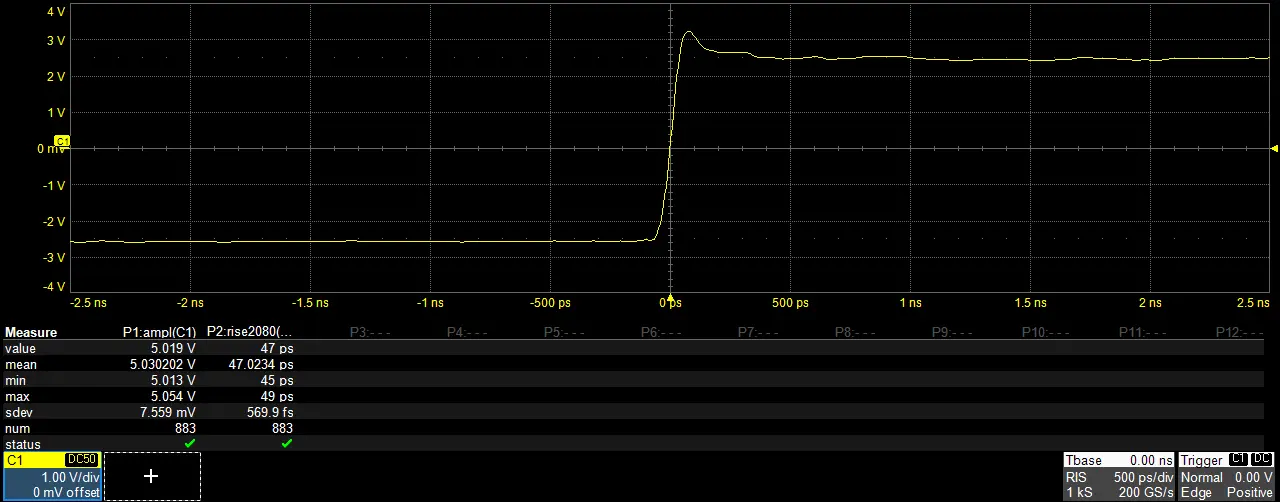

毫不妥協的模擬性能：即使在 5 Vpp 的最大輸出幅度下，也能實現快至 50 ps 的上升沿時間。
此外，選配的脈沖模式發生器（Pulse Pattern Generator, PPG）支持通過前端 SMA 接口以高達 6.5 Gbps 的速率輸出二進制數據流，內置 PRBS 序列、調制功能、跳變整形功能以及強大的模擬前端，使其成為應對最嚴苛測試應用的理想工具。
專用的機箱內同步總線可實現最多 4 臺設備同步，構建全球最強大的混合信號發生系統，支持多達 16 路模擬通道與 128 路數字通道。
規格參數： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 標注為 20 GSa/s 的型號在出口歐盟以外地區時需申請出口許可證。如需更多信息，請聯系 Active Technologies。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
應用領域： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

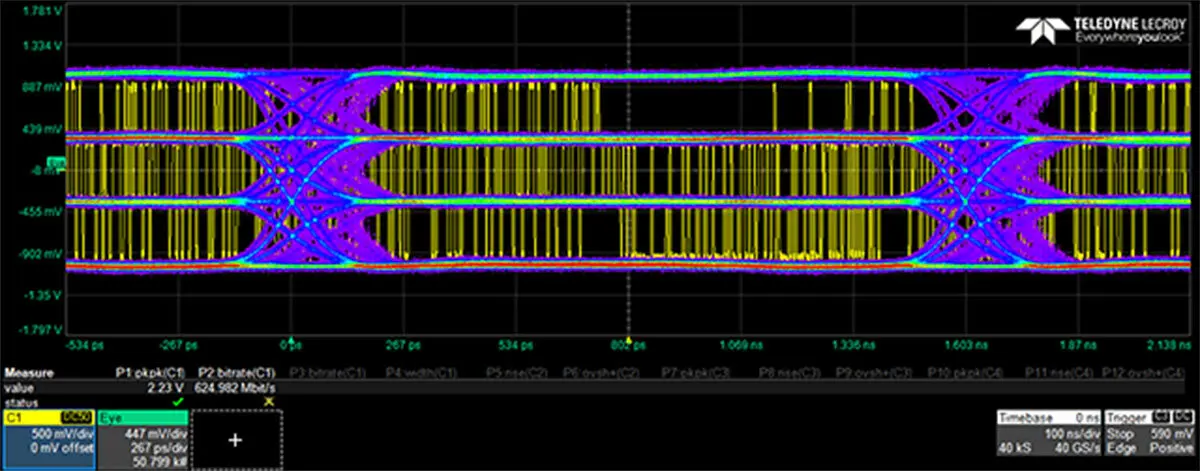

滿足所有需求的脈沖信號 | 前沿科研與半導體應用 AWG-7000 擁有業內最佳的“幅度 × 帶寬”性能指標：可在超過 6.5 GHz 模擬帶寬下輸出 5?Vpp 的脈沖信號。 在半導體前沿技術方面，如 SATA、USB 和 PCI Express 等標準已廣泛應用于消費級產品中，實現了更小尺寸、更高傳輸速率和更低功耗。 AWG-7000 系列支持多達 16 路模擬輸出通道，數據速率最高達 8 Gbps，可用于高速器件測試與 PCI-Express Gen.3 的調試工作。 其高速邊沿與精確脈沖生成能力，還可廣泛應用于快速功率器件的特性分析。 產品亮點
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

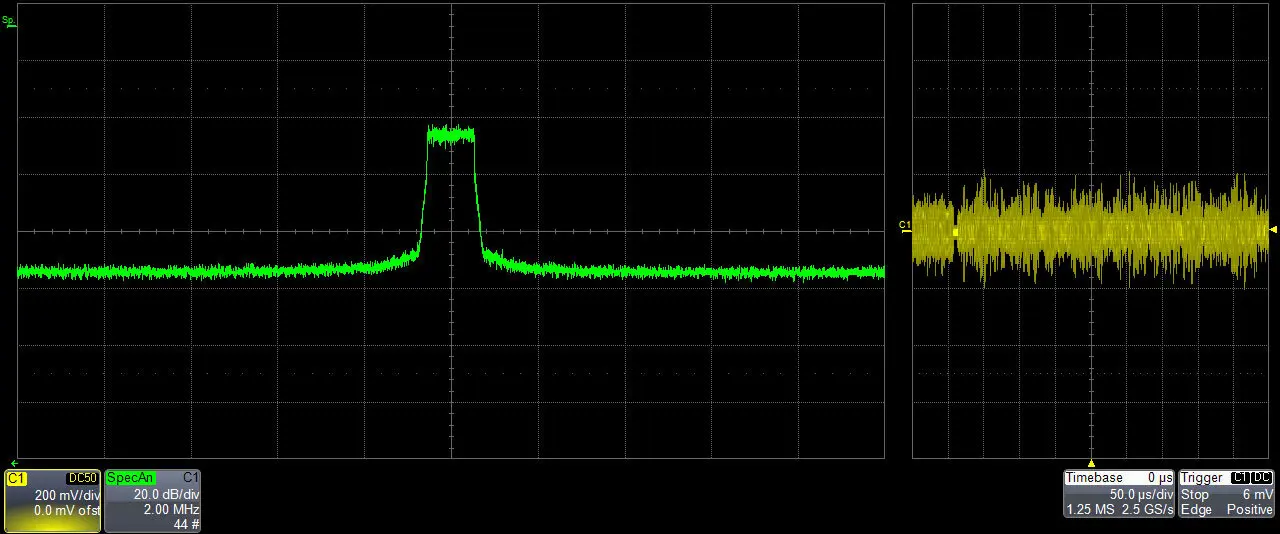

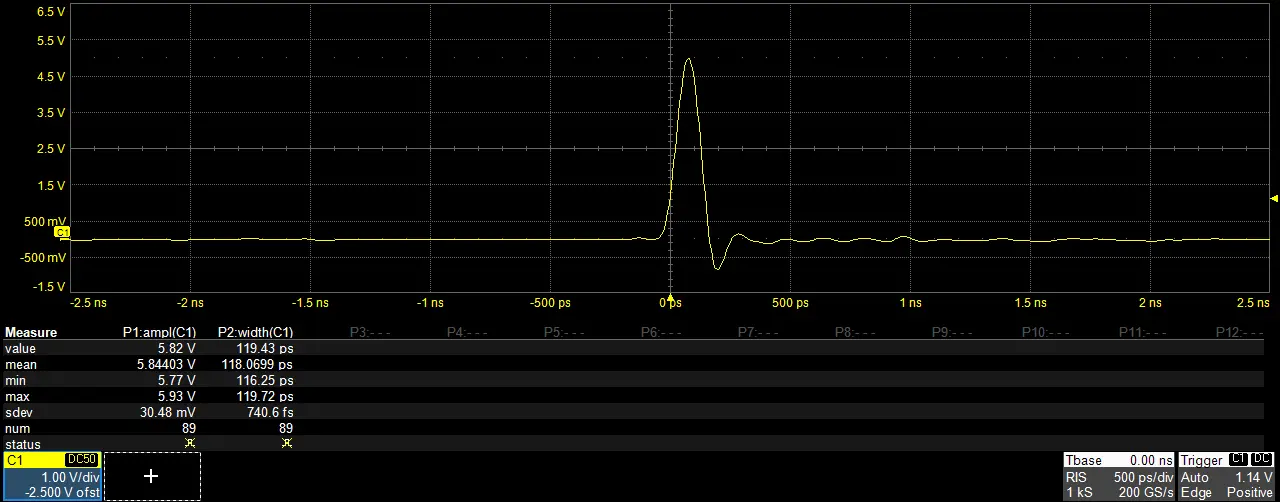

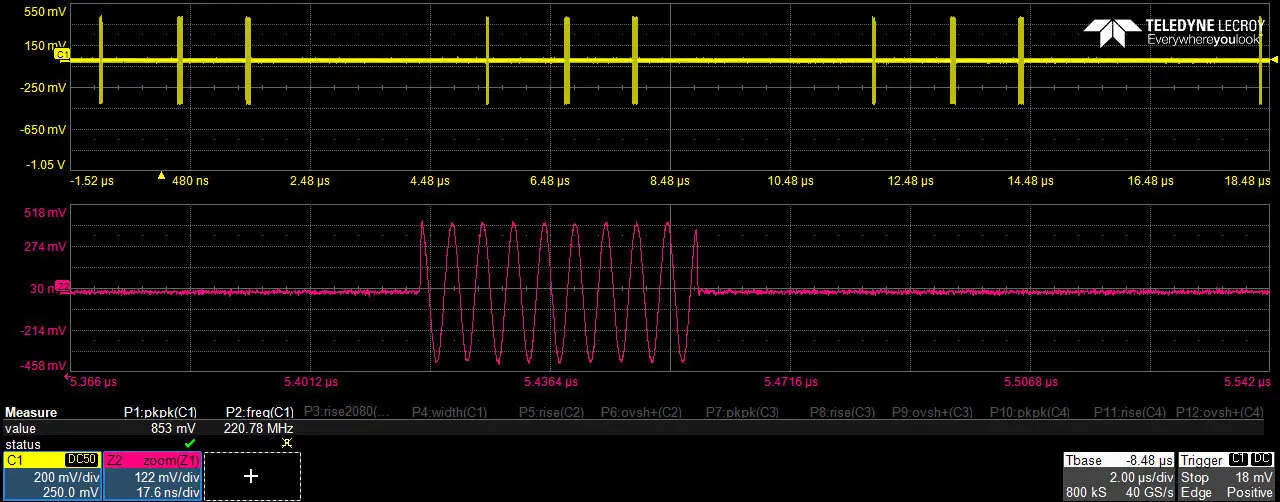

量子、光學與光子學、射頻無線通信 AWG-7000 是面向前沿科學技術實驗和尖端應用挑戰的理想選擇，適用于量子通信與加密（QKD）、量子傳感、高能物理、光學、激光與光子學，以及射頻無線通信等領域。 AWG-7000 系列儀器幾乎可以生成任何類型的信號——模擬或數字、理想或畸變、標準或自定義。您可以輕松構建復雜的 RF/IF/IQ 波形、驅動電光調制器所需的極窄脈寬與高幅度脈沖，或在電腦上生成串行數據流并傳輸至 AWG 輸出。 產品亮點
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

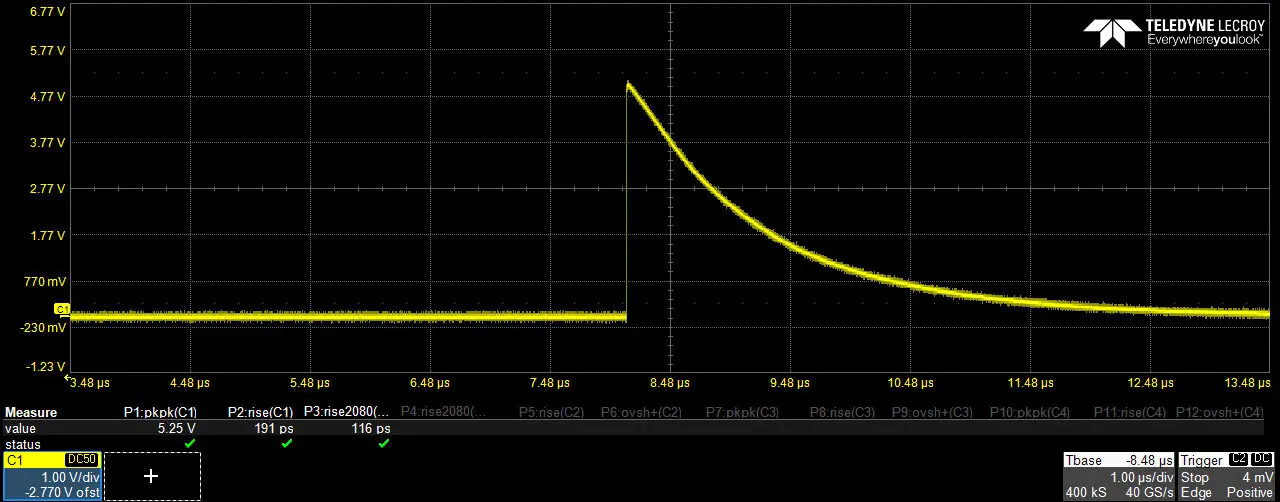

半導體應用 新一代非易失性存儲器（Non-Volatile RAM）技術對脈沖速度的要求日益提高：Active Technologies 的 Pulse Rider 脈沖發生器具備 <70?ps 的上升/下降時間、最高 5?Vpp 的幅度、10?ps 的時間分辨率以及 10?mV 的垂直分辨率，是滿足此類需求的理想選擇。 在開發現代 MOSFET 晶體管時，常采用高κ材料作為 MOS 電容的介電層，這有助于降低漏電流，但同時也會由于電荷俘獲效應帶來一些問題。短脈沖與慢脈沖測試是研究這類現象的關鍵手段。 Active Technologies 的 Pulse Rider PG-1000 系列脈沖發生器支持 <70?ps 的快速邊沿、±2.5?V 的基線偏移及 300?ps 至 1?秒的脈沖寬度，非常適合用于短脈沖和慢脈沖測試，是研究 MOSFET 介質行為的重要儀器。 產品亮點
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

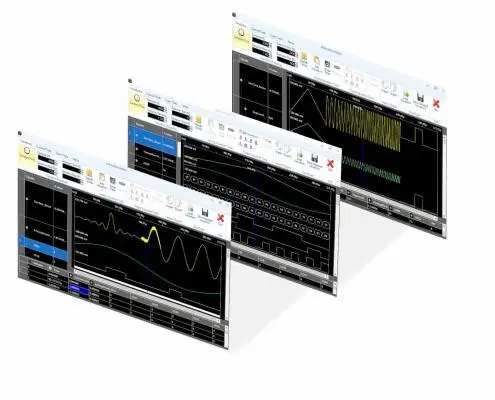

波形編輯器：強大且易用 波形編輯器可幫助您輕松創建各種復雜波形，適用于雷達脈沖、物理研究脈沖、真實世界信號以及復雜環境信號的模擬。該功能已包含在標準軟件包中。 主要特性 輕松生成最復雜的模擬與數字信號 可在電腦上遠程創建并編輯波形 與 True-Arb 軟件完全集成 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

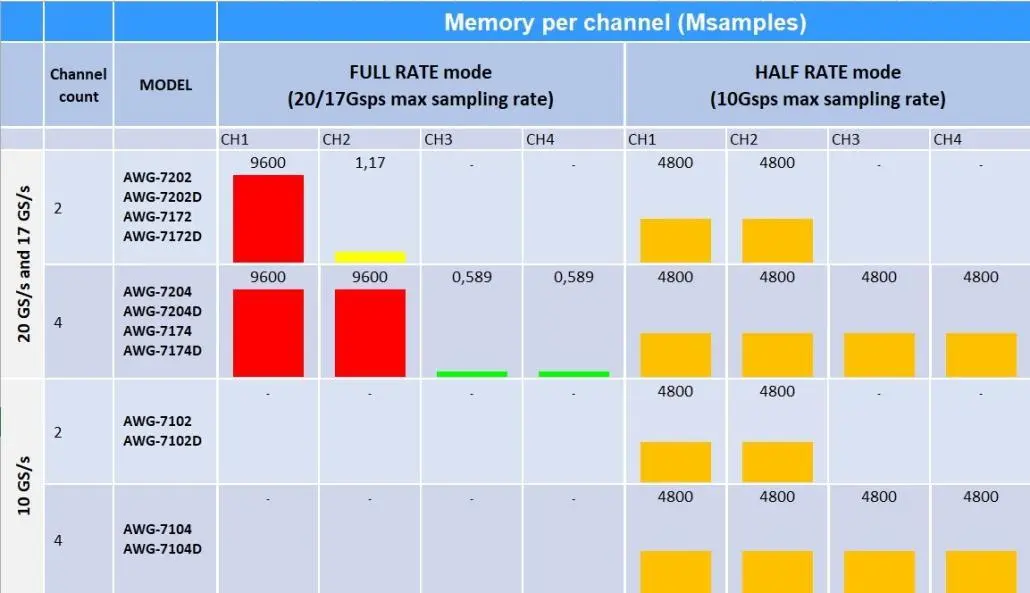

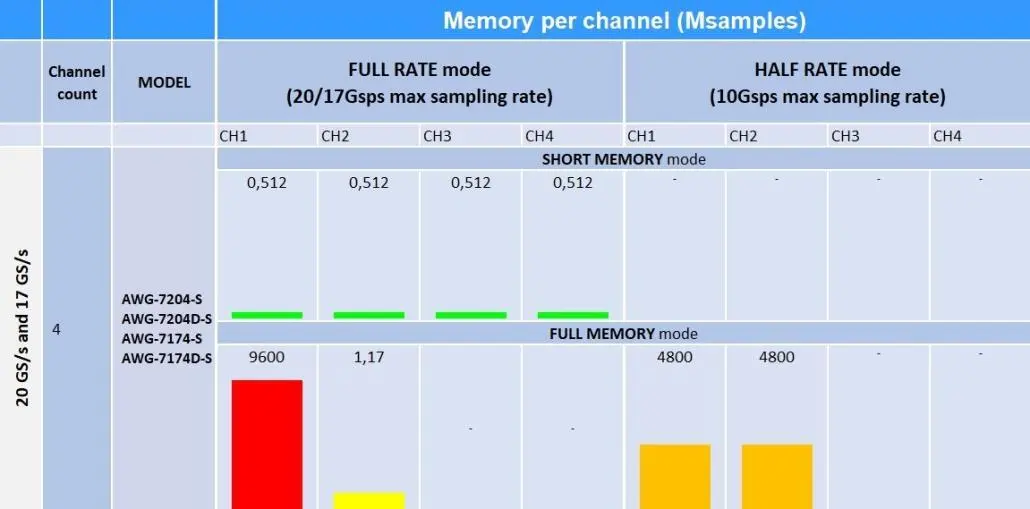

不同型號與工作模式下的內存分配 AWG-7000 采用獨特的策略，根據通道數量對內存進行動態分配，以最大化內存深度與帶寬的利用效率。下表展示了在不同型號和所選最大采樣率下的內存分配情況。 |
|
|
|
|
|
|
|
|
|
|
|
|

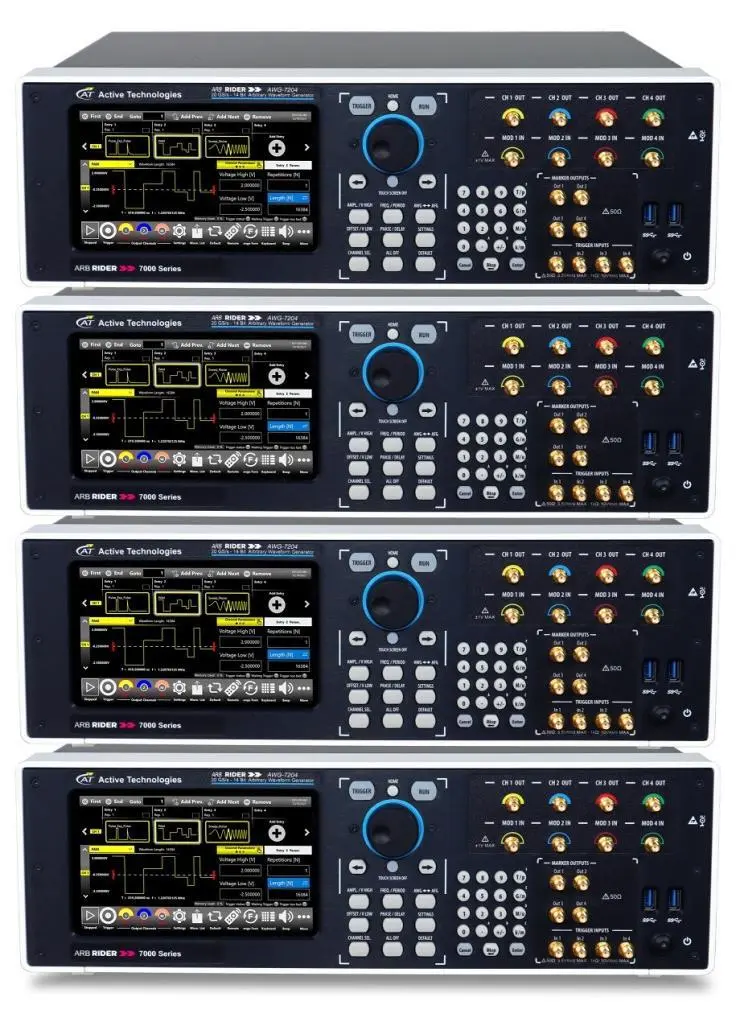

多儀器同步功能 您可以同步最多 4 臺設備，構建一個包含 16 路模擬通道和 128 路數字通道的系統，并與 True-Arb 軟件實現完全同步與集成控制。 主要特性 支持最多 4 臺設備同步：16 路模擬通道和 128 路數字通道 每通道成本具備極高性價比 通過 True-Arb 軟件輕松實現多儀器控制 |
