PI-MTE3 大畫幅X射線相機
PI-MTE3 大畫幅X射線相機
 |

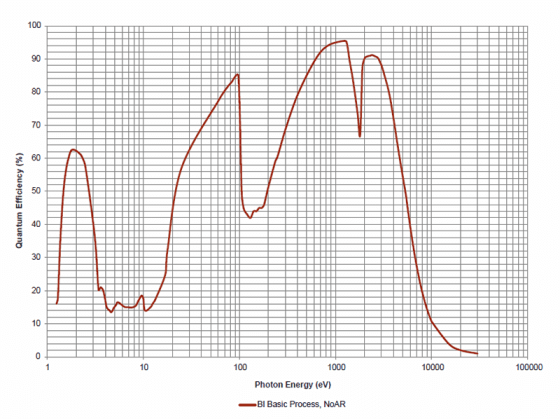

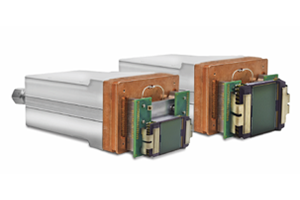

PI-MTE3真空CCD相機專為VUV、EUV和X射線成像中的直接檢測而設計，其能量范圍大約為10 eV至30 keV。PI-MTE3中的背照式CCD提供了超過95%的峰值量子效率，高效的液體冷卻性能提供了低暗電流，從而促進了長曝光時間。四個部分的讀出架構提供的幀率比上一代兩端口相機高7-10倍。
|
| 關鍵特性 |
|
X射線能量靈敏度 PI-MTE3的X射線能量靈敏度在10 eV到30 keV之間，非常適合用于各種軟X射線光譜和成像應用，例如X射線顯微成像、X射線等離子體診斷和EUV光刻。 |
 |
 |

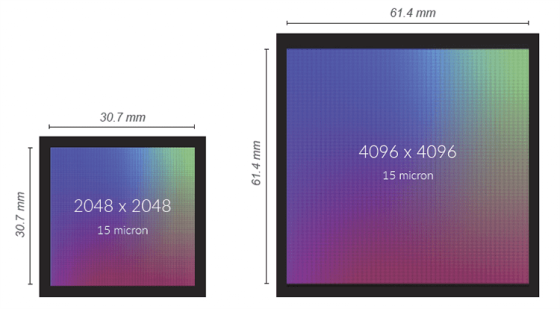

大畫幅傳感器 PI-MTE3配備了大畫幅、背照式傳感器，提供2048 x 2048或4096 x 4096分辨率的CCD傳感器選擇。憑借PI-MTE3的高靈敏度，兩個傳感器都覆蓋了10 eV到30 keV的能量范圍，峰值量子效率大于95%。 |
|

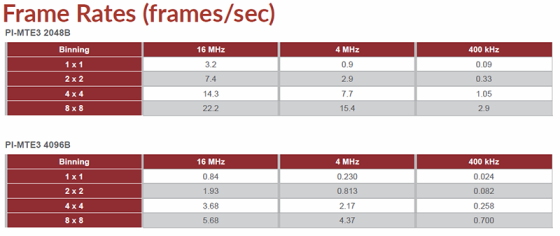

幀率 在2k x 2k分辨率下具有大約3幀/秒的全幀率，使PI-MTE3比前幾代產品的分辨率高出7-10倍。利用高價值的散熱設計，電子設備能夠有效散熱，使得PI-MTE3能夠連續運行而無需定期關閉相機。 |
 |
 |
可自定義性能 靈活的多讀出端口設計使PI-MTE3甚至可以捕獲超快速的活動。使用4端口，2端口或1端口讀出選擇，可以實現自定義傳感器讀出和動態讀出功能。 PI-MTE3在16 MHz時可提供3.2幀/秒的幀率，并為每個端口組合提供完整的觸發支持和獨立的優化時鐘。 |
|
由LightField軟件提供支持 此款功能強大且直觀的軟件帶有內置數學引擎，可通過實時圖像分析和光譜數據對相機和攝譜儀進行完全控制。 LightField軟件可將硬件控制和直接數據采集無縫集成到某些程序中，例如National Instruments的LabVIEW®和MathWorks的MATLAB®。該軟件還完全支持IntelliCal自動波長和強度校準功能。 |
 |
| 系列規格 |
| 量子效率 | >95% |
| 峰值吸收效率 | 95% |
| CCD分辨率 | < 4k x 4k |
| X射線靈敏度 | 10 eV到30 keV |
| 讀出 | 16 MHz |
| 相機型號 |
| 型號 | 成像陣列 | 像素尺寸 | 能量范圍 |
| PI-MTE3 2048B | 2048 x 2048 | 15 x 15 mm | 10 eV到30 keV |
| PI-MTE3 4096B | 4096 x 4096 | 15 x 15 mm | 10 eV到30 keV |
