WinCamD-GCM采用與WinCamD-LCM相同的傳感器（11.3 x 11.3 mm的有效區域，4.2百萬像素，5.5 x 5.5 µm像素，全局快門），但采用GigE Vision技術，適用于更遠距離的應用（電纜長度可達約100 m）。
長距離、可擴展的 GigE Vision 光束分析系統。
1/
1
瀏覽量:
1003

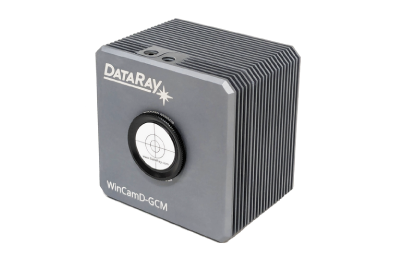

WinCamD-GCM 光束分析儀
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
WinCamD-GCM 光束分析儀
 |
WinCamD-GCM 采用與 WinCamD-LCM 相同的傳感器（有效成像區 11.3 × 11.3 mm，4.2 百萬像素，像素尺寸 5.5 × 5.5 µm，全局快門），通過 GigE Vision® 接口實現長距離（線纜最長可達約 100 m）應用，且可輕松擴展并集成到現有網絡中。
|
| 主要特點/優勢： |
|
|
| 示例應用： |
|
|
| 規格參數： |
| 規格 | 細節參數 |
| 波長 | - WinCamD-LCM：355–1150 nm - WinCamD-LCM-1310：355–1350 nm（含長通濾光片） - WinCamD-LCM-TEL：1480–1610 nm - WinCamD-LCM-UV：190–1150 nm |
| 像素?cái)?shù)量（水平 × 垂直） | 4.2 百萬像素（2048 × 2048） |
| 光學格式 | 1″ |
| 成像面積 | 11.3 × 11.3 mm |
| 像素尺寸 | 5.5 × 5.5 µm |
| 最小光斑（10 像素） | 約 55 µm |
| 快門類型 | 全局快門 |
| 最大幀率* | 待定 |
| 單脈沖捕獲重復率（PRR） | 待定 |
| 信號與 RMS 噪聲比 | 2500:1（34 dB 光學 / 68 dB 電氣） |
| 電子快門動態范圍 | 待定 |
| ADC | 12 位 |
| 可測量光源 | 連續波（CW）及脈沖源；CW至12.6 kHz，支持單脈沖分離，軟件可配置，支持自動觸發、同步觸發及可變延遲觸發 |
| 測量光束功率范圍 | 詳見產品圖表 |
| 手動光束衰減 | 標配 ND-1、ND-2、ND-4 磁吸式ND濾光片或C口ND濾光片 |
| 顯示模式 | 線形、2D、3D 圖；可歸一化或不歸一化，線性或?qū)?shù)坐標，最大10倍縮放；支持10色、32色或灰度顯示，支持等高線顯示 |
| 光束輪廓參數 | 原始及平滑輪廓 三角形滑動平均濾波器（最高10% FWHM） |
| 光斑直徑測量 | 用戶設定裁剪閾值下的直徑 高斯擬合直徑、ISO 11146二階矩直徑 等效直徑（用戶設定閾值以上區域） 等效狹縫和刀口測量直徑 |
| 光束擬合 | 高斯擬合、平頂擬合及擬合優度（%） 等效狹縫擬合 |
| 光束橢圓率 | 主軸、次軸及平均直徑；支持自動軸方向識別 |
| 光束質心位置 | 相對值及絕對值；強度加權質心與幾何中心 |
| 光束漂移顯示及統計 | 支持 |
| 測量精度（不受像素尺寸限制） | 直徑插值分辨率達0.1 µm，實際精度依光斑形狀而定，常規可達~1 µm；質心精度也依光斑而定，通?？蛇_(dá)±1 µm |
| 圖像處理選項 | 圖像及輪廓平均：1、5、10、20幀，或連續 背景采集與扣除 支持用戶設定矩形采集區域 支持自動或用戶設定橢圓形區域，支持光斑跟蹤處理 支持 *.ojf 文件保存所有設置以便重復使用 |
| 合格/不合格顯示 | 屏幕可設定合格/不合格顏色，適用于質量控制與生產測試 |
| 數據記錄與統計 | 最小值、最大值、平均值、標準差，最多支持4096次采樣 |
| 相對功率測量 | 基于初始輸入的滾動直方圖，可顯示單位：mW、µJ、dBm、百分比，或用戶自定義單位（相對于參考輸入） |
| 能量密度 | 在用戶設定區域內計算 |
| 認證 | RoHS、WEEE、CE |
| 多攝像頭 | 待定 |
| 主機尺寸（寬 × 高 × 深） | 72.6 x 72.6 x 54.2 mm（2.9 x 2.9 x 2.1 英寸） |
| 外殼/濾光片到傳感器的光學深度（無窗口） | ±0.2 mm（待定） |
| 安裝 | 8-32 螺紋，深度8 mm |
| 重量（含 MagND 及濾光片蓋） | 待定 |
| 最低系統需求 | Windows 10 64 位 |
* 產品規格如有更改，恕不另行通知。

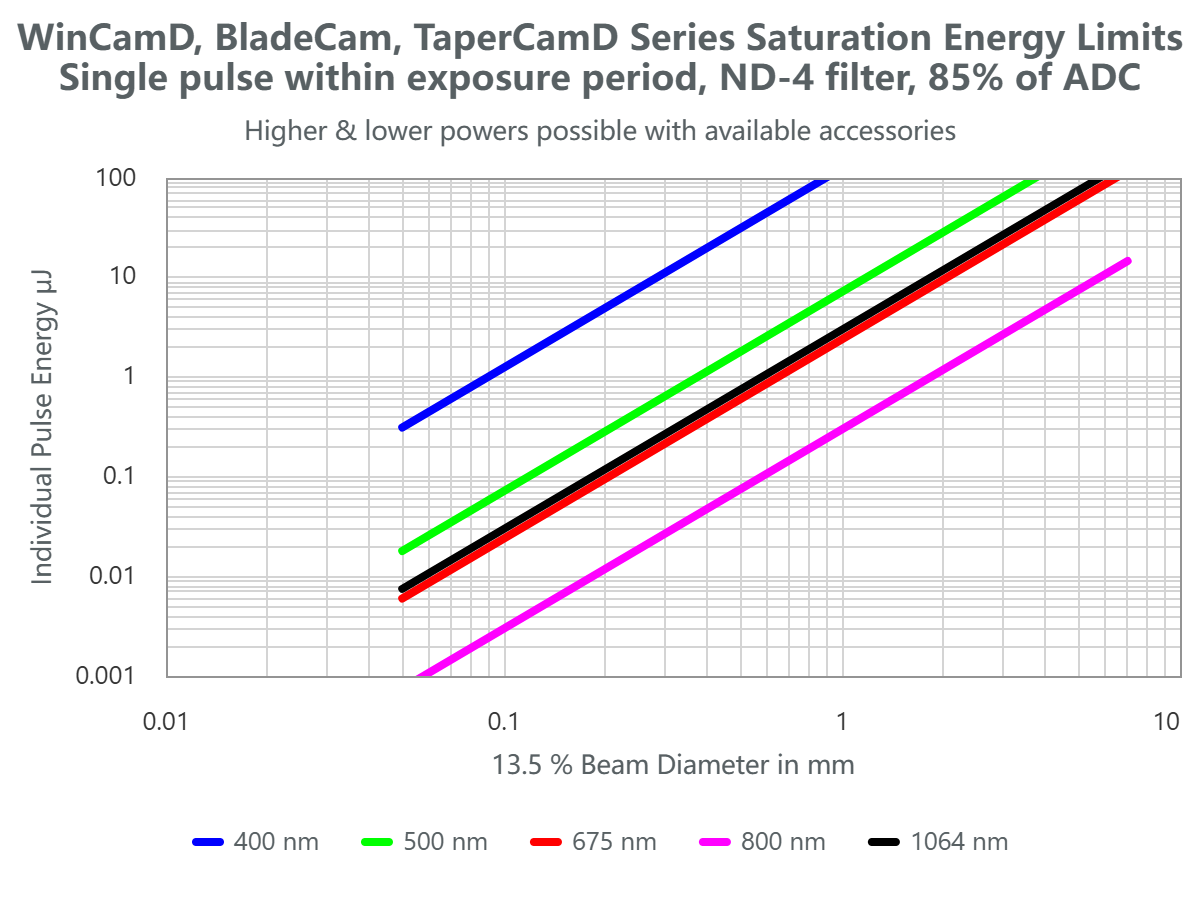

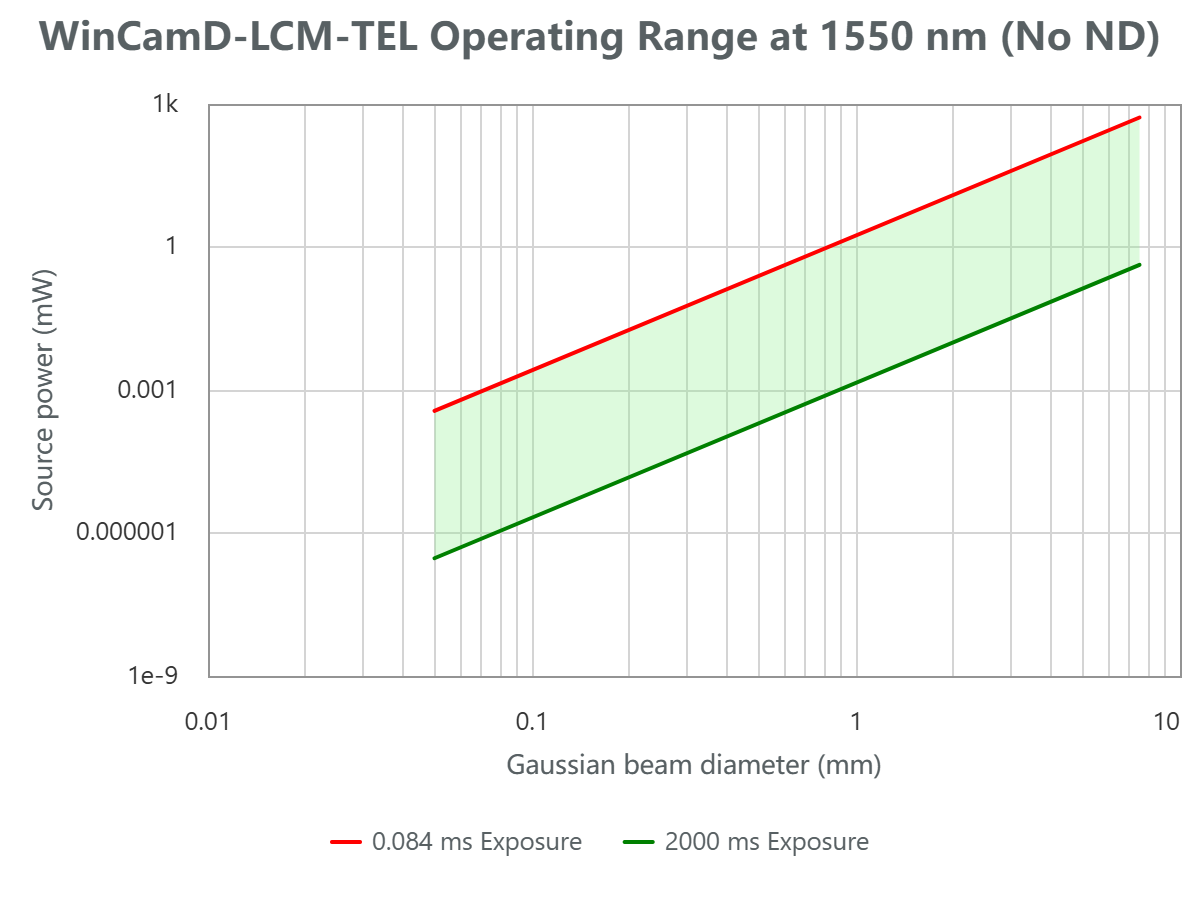

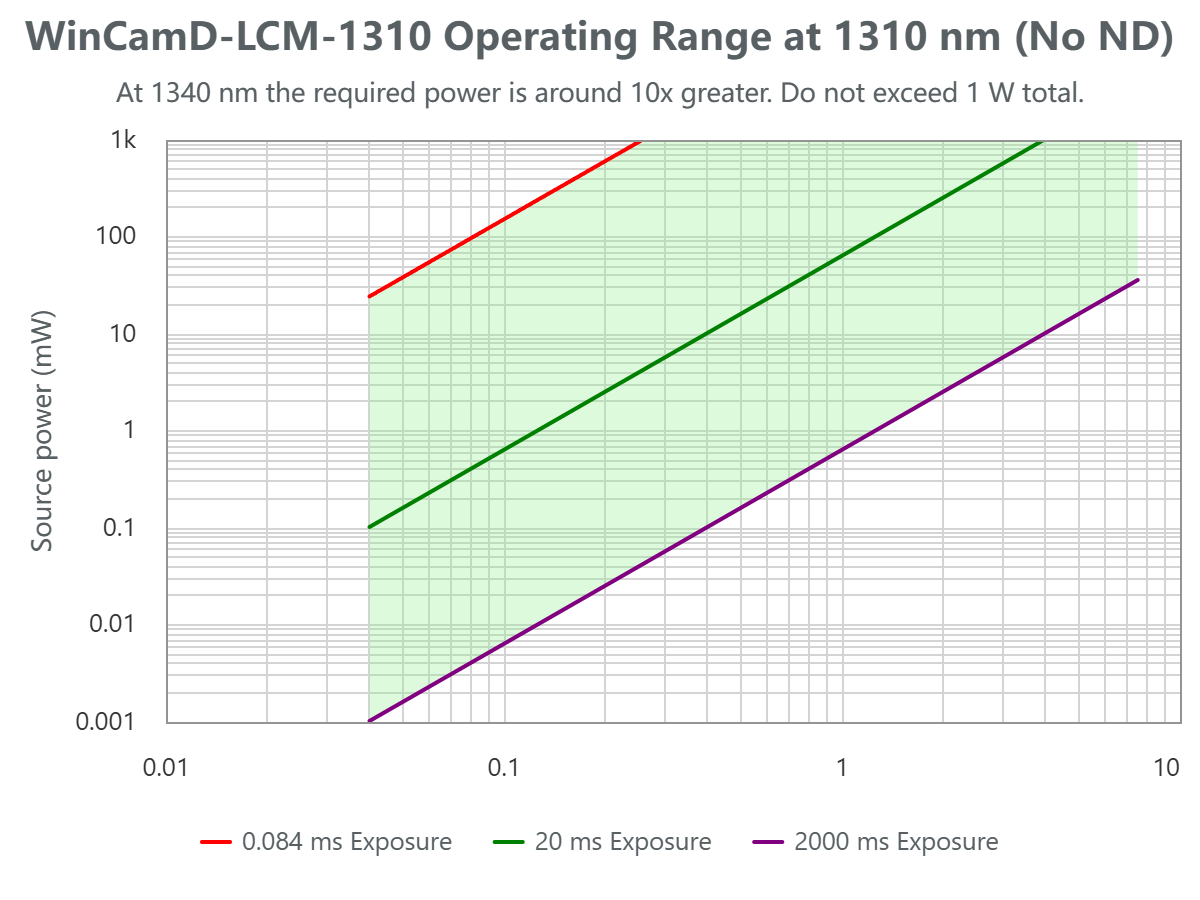

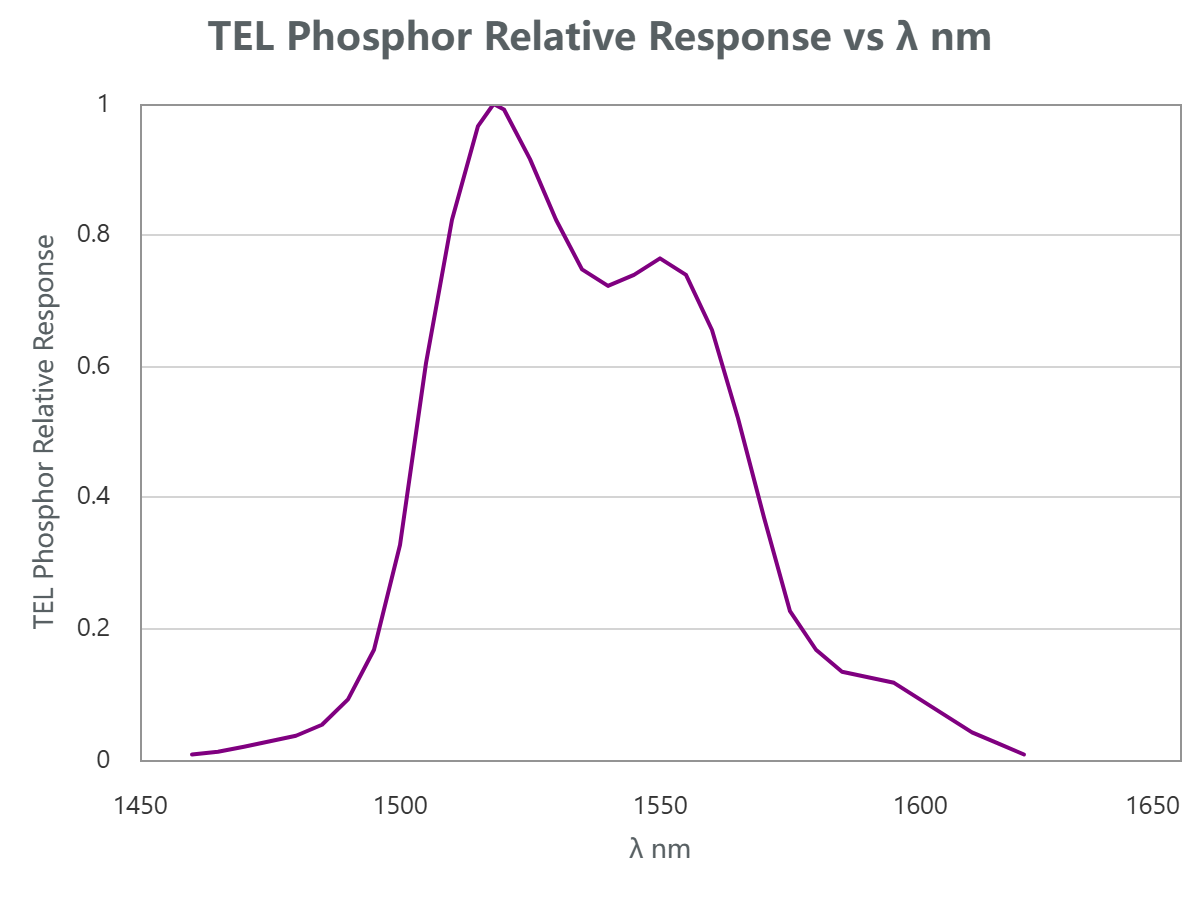

| 圖表： |
 |
 |
 |
 |
 |
