Mozza MIR 光譜儀非常適合精確鑒定脈沖紅外（IR）激光源的光譜，無論其工作頻率是幾赫茲還是多赫茲。Mozza 的與眾不同之處在于其獨特的設計，無需任何活動部件。
這種創新方法可實現高速快速掃描，與激光系統完美同步。
1/
1
瀏覽量:
1003
Mozza 寬帶中紅外光譜儀
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
Mozza 寬帶中紅外光譜儀
 |
Mozza MIR光譜儀非常適用于頻率從幾Hz到多kHz的紅外脈沖激光源的光譜特性分析。 Mozza獨特的設計沒有任何可移動的部件，允許高速掃描，與激光同步。因此，即使在kHz級別的光源下，也可以實時顯示光譜。 |
| 主要特點/優勢： |
- 非常適用于寬帶脈沖源
在掃描FTIR儀器中，通常依賴于機械延遲線，對于寬帶脈沖源存在一些問題（同步、偽像），而Mozza MIR光譜儀基于聲光相互作用，非常適用于觸發源：對于每個觸發事件，會產生一個聲學頻率，并衍射出相應的單一光學頻率，其強度記錄在光電二極管上。然后，Mozza系統在每個觸發事件時掃描聲學頻率并重構寬帶光譜。
掃描速度取決于光源帶寬特性。例如，對于kHz重復率的光源，通常在200 ms內實時顯示500 cm,1的源帶寬。對于10 kHz的光源，相同的500 cm,1帶寬將在不到20 ms內顯示出來。
這使Mozza成為表征低重復率高達30 kHz重復率的脈沖紅外光源的理想工具。
- 單一設置下的檢測范圍為1到5 µm
聲光裝置、光學元件和探測器在工廠內完成了校準和校準。更改波長時無需更換任何部件，Mozza是一款真正的即插即用MIR光譜儀，僅需幾分鐘內完成校準。
| 規格參數： |
MOZZA多個八度光譜分析儀，適用于頻率從幾Hz到多kHz的脈沖紅外光源：
- 通過單一設置檢測范圍從1到5 μm
- 實時數據顯示
- 優越的穩定性，沒有移動部件
- 激光能量波動獨立
- 動態范圍高達40 dB
- 高級檢測模式（數字鎖相...）
Mozza產品是一體化的掃描光譜儀，非常適用于頻率從幾Hz到MHz的脈沖紅外激光源的光譜測量，例如：
- 飛秒振蕩器（鐿、銩、鉻等...）
- 飛秒光學參量放大器（信號、渦輪和差頻發生器輸出）
- 超寬帶光學參量放大器
- 超連續譜源

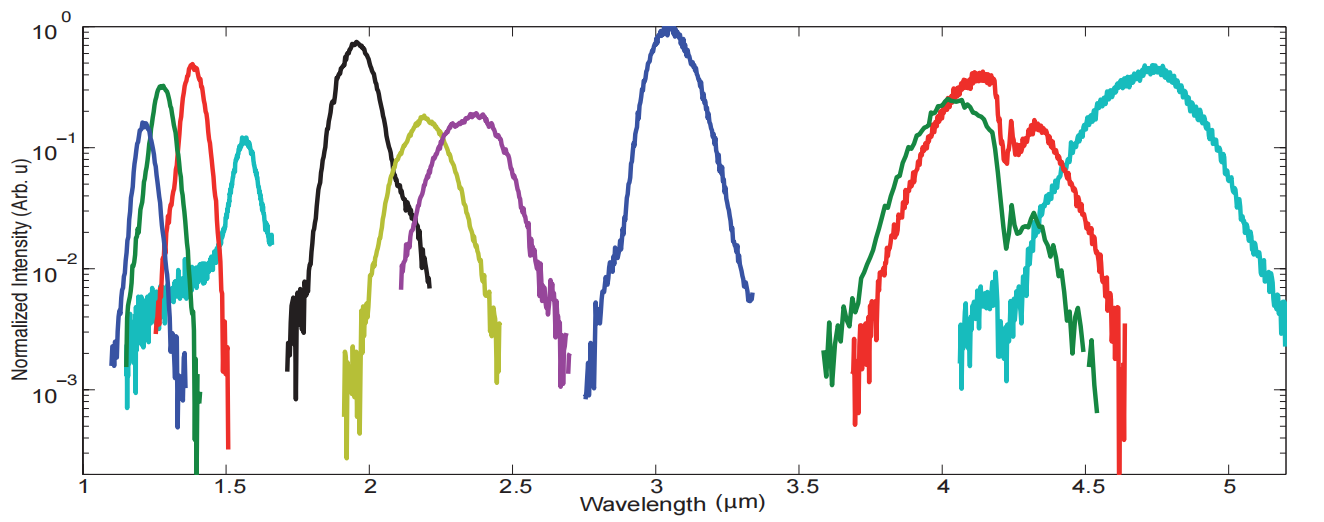

Mozza測量飛秒光學參量放大器（fs OPA）的信號、閑頻和差頻發生器（DFG）輸出（由Christoph Hauri小組-PSI提供）。
MOZZA 規格：
| MOZZA 1 - 5 | |
| 光譜范圍 | 1 到 5 μm (2000 到10000cm-1) |
| 掃描速度 | 在激光重復頻率高達25 kHz時 |
| 光譜分辨率 | 5 cm-1 |
| 靈敏度 | 每個分辨點下降到0.5 pJ（見下面的曲線） |
| 動態范圍 | 高達40 dB |
| 檢測帶寬 | 50/200 kHz，取決于增益設置 |
| 可選性 | 用于測量時間脈沖的FROG擴展，最多可達9 μm |
典型的校準和表征數據:
 |
 |

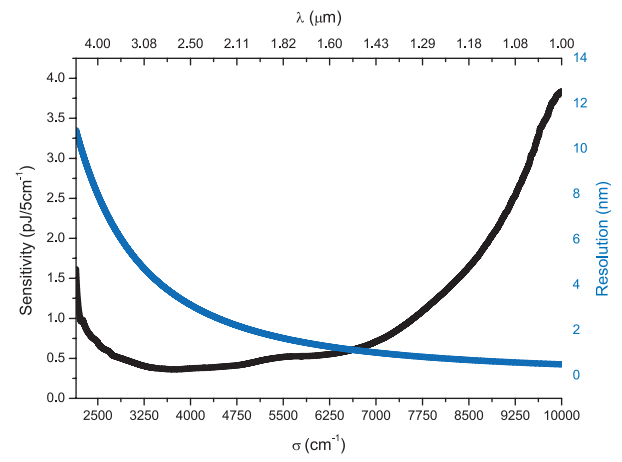

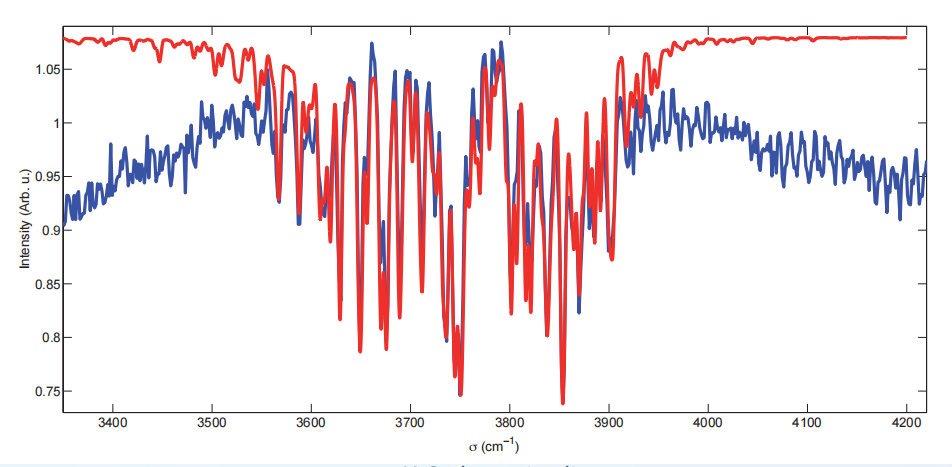

| Mozza 1-5 靈敏度和分辨率曲線 | H2O吸收線 紅色：理論（Hitran模擬）- 藍色：實驗 |
尺寸與要求：
| 波長范圍（邊緣波段） | 990 nm - 1100 nm | |
| 變換極限脈沖的脈沖持續時間范圍 | 最?。?0 fs | 最大：2000 fs |
| 最大時間帶寬乘積 | 100 | 4 |
| 掃描范圍 | ± 30 ps | |
| 輸入能量范圍 | 0.1 至10 µJ | |
| 輸入光束直徑 | 最多6mm | |
| 輸入極化 | 線性，垂直 | |
| 光學模塊尺寸 | 243 x 174 x 81 mm3 | |
|
輸入脈沖：
|
觸發：TTL，最低PC規格：
|
尺寸：317.4 x 210 x 157 mm
| 應用： |
Mozza的獨特能力，可以測量亞10 kHz紅外光源的輸出光譜，使其成為以下特性的表征工具：
- 飛秒泵浦的光學參量放大器（OPA）和隨后的差頻發生（DFG）模塊
- 光學參量啁啾脈沖放大器（OPCPA），如Fastlite高通量中紅外OPCPA
- 超連續光源
Mozza MIR光譜儀也非常適合測量飛秒振蕩器（鐿、銩、鉻）。
測量來自TOPAS HE的信號（1.1-1.6 µm）、空載（1.6-2.6 µm）和DFG（2.7 µm以上）的輸出（由PSI Viligen、Hauri教授提供）。
