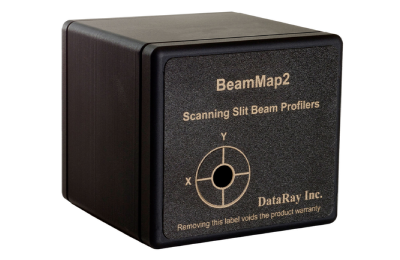

BeamMap2 Collimate 準直型
 |
DataRay 的 BeamMap2 是一種徹底不同的實時光束分析方案。它在 Beam'R2 的基礎上擴展了測量能力，能夠沿光束傳播路徑的多個位置進行測量。這款實時掃描狹縫系統采用安裝在旋轉圓盤上的多組 XY 狹縫對，在多個 Z 平面上同時測量四個不同位置的光束剖面。BeamMap2 的獨特設計非常適合實時測量焦點位置、M² 值、光束發散角和指向穩定性。 與標準版 BeamMap2 相比，BeamMap2 Collimate 專為準直性良好的光束設計，Z 平面間距大幅增大至 5 mm，以適配更長的瑞利長度。 |
| 主要特點/優勢： |
|
|
| 示例應用： |
|
|
| 規格參數： |
| 規格 | 細節參數 |
| 波長范圍 | Si探測器：190–1150 nm InGaAs探測器：650–1800 nm Si + InGaAs探測器：190–1800 nm Si + InGaAs（擴展版）探測器：190–2300 或 2500 nm |
| 可掃描光束直徑范圍 | Si探測器：5 µm 到 4 mm InGaAs探測器：10 µm 到 3 mm InGaAs（擴展）探測器：10 µm 到 2 mm |
| 平面間距 | 5 mm 間隔：-5, 0, +5, +20 mm |
| 光束腰直徑測量方式 | 基于ISO 11146標準的二階矩（4σ）直徑；擬合高斯與TopHat；1/e²（13.5%）寬度；用戶可選峰值百分比 |
| 光束腰位置測量精度 | X、Y、Z方向 ±20 µm 最佳精度 — 請聯系DataRay獲取建議 |
| 可測光源類型 | 連續波（CW）、準連續波（Quasi-CW） |
| 分辨率與精度 | 分辨率：0.1 µm 或掃描范圍的 0.05%； 精度：± <2% 或 ± 0.5 µm |
| M²測量范圍 | 1 到 >20，精度 ±5% |
| 發散度/準直性、指向穩定性 | 最佳 1 mrad — 請聯系DataRay獲取建議 |
| 最大功率與輻照度 | 最大總功率 1 W，最大單位面積功率密度 0.5 mW/µm² |
| 增益范圍 | 1000:1 開關可選；4096:1 ADC范圍 |
| 顯示圖形 | X-Y 位置與剖面，縮放倍率 ×1 到 ×16 |
| 更新頻率 | 約 5 Hz，可調范圍為 2 到 10 Hz |
| 合格/不合格判定顯示 | 屏幕上可選擇的合格/不合格顏色顯示，適用于質量控制與生產 |
| 平均處理 | 用戶可選的滑動平均（1 到 8 個樣本） |
| 統計功能 | 最小值、最大值、均值、標準差；支持長時間日志記錄 |
| XY剖面與質心測量 | 支持光斑漂移顯示與日志記錄 |
| 最低系統要求 | Windows 10 64位系統 |
* 產品規格如有更改，恕不另行通知。
