Dazzler 產品是用于塑造超快激光脈沖的即用型完整系統，可同時獨立控制光譜相位和振幅。
Dazzler 背后的核心技術也被稱為聲光可編程色散濾波器 (AOPDF)，它通過雙折射晶體內的縱向相互作用來運行。
通過利用多色聲波和多色光波，這種相互作用可實現對跨越數百太赫茲范圍的光信號的精確控制。這種控制是通過操縱數十兆赫范圍內的射頻信號實現的。
1/
1
瀏覽量:
1003
Dazzler 聲光可編程色散濾波器
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
Dazzler 聲光可編程色散濾波器
 |
Dazzler（或AOPDF）產品是一種即插即用的超快脈沖整形系統，可以同時和獨立地對超快激光脈沖進行光譜相位和幅度的編程。 在全球已安裝了500多臺系統的情況下，Dazzler是您脈沖整形應用的參考工具。 |
| 主要特點/優勢： |
由Pierre Tournois發明并獲得專利的AOPDF（聲光可編程色散濾波器）依賴于偏振晶體內多色聲波和多色光波之間的縱向相互作用。
然后，數百太赫茲范圍內的光信號由數十兆赫茲范圍內的射頻信號控制。
- 定量整形，無雜散脈沖
光譜相位控制的準確性與晶體的材料特性一樣準確，不需要任何假設或假設，因此允許用戶充分信任整形特性。 Dazzler相位控制是通過對波長與群延遲的控制來實現的。
光波與聲波之間的相互作用還可以防止用戶受到基于像素化調制器的脈沖整形器固有的光譜相位不連續性的影響。
- 超緊湊，易于設置
與依賴于4-f線以空間分散光譜分量的其他超快脈沖整形器不同，Dazzler不需要復雜的光學設置。 Dazzler晶體是插入到您的設置中的唯一組件，安裝僅需幾分鐘。
此外，由于聲光相互作用的物理特性，Dazzler系統只需要進行單點校準即可獲得準確的結果。

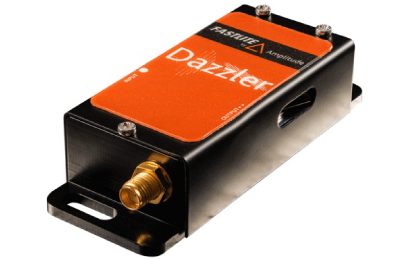

Dazzler系統是完全集成的即插即用脈沖整形器。 每個Dazzler系統包括： 晶體模塊：超緊湊（50x100x20 mm³），可以插入任何激光設置中。 射頻發生器：生成射頻信號，并管理與PC的同步和通信。 筆記本電腦：通過USB鏈接連接到射頻發生器。 |
 |
用戶友好的軟件：通過主屏幕窗口提供對光譜相位和幅度控制參數的訪問，以及多個脈沖生成功能。
由于其先進的軟件功能，可以通過任何語言編寫的外部用戶程序來控制完整系統，從而實現基于快速反饋循環的實驗的創建。

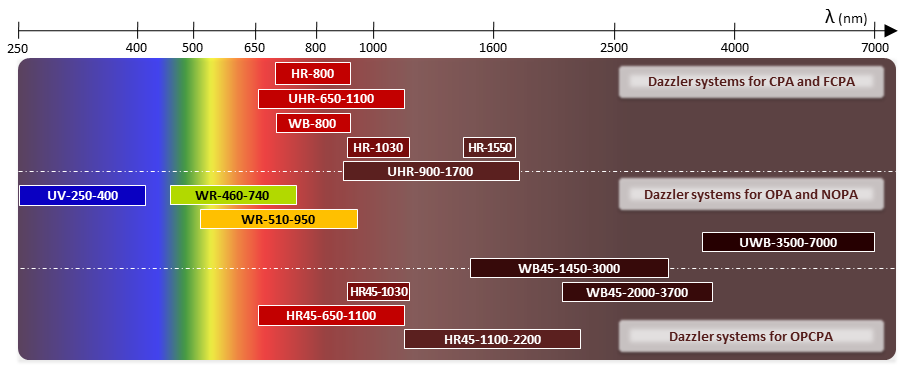

| 規格參數： |
| 應用： |
- CPA激光峰值功率提高
Dazzler系統可以插入到CPA系統中，用于預補償增益變窄并補償高階相位失真，從而實現更短和更干凈的超快脈沖生成。
Dazzler系統可插入到振蕩器和放大器之間，或者在兩個放大器之間，與重復頻率高達30 kHz的所有類型的激光系統兼容。
Dazzler脈沖整形能力與Wizzler高動態范圍測量的結合提供了最強大的壓縮優化工具。這里展示了一些反饋環實驗數據。
- 2D光譜
Dazzler能夠從單個輸入脈沖生成一個相位鎖定的延遲脈沖對，并以恒定的吞吐量與延遲之間的延遲和相對相位快速掃描，使其成為2D光譜實驗的理想工具。
只需將Dazzler型號放置在NOPA或OPA系統之后，即可選擇操作從紫外線到中遠紅外。
- 載波包絡相位穩定
結合Dazzler和Fringeezz的CEP穩定環已經為放大的激光系統實現了記錄的CEP穩定性值。
當配備CEP調制選項時，Dazzler與單次、無色散的CEP控制兼容，重復頻率高達30 kHz。
- OPCPA色散控制
提供超寬帶脈沖的OPCPA系統強烈受益于Dazzler在高階相位補償和放大期間脈沖持續時間控制方面的性能。多虧了它無抖動的選項，能夠保持高度關鍵的泵浦/種子同步，Dazzler是這些第三代飛秒激光源的壓縮優化和CEP穩定的終極工具。
| 選項： |
|
有多種選項可用于提高Dazzler性能并改善其在各種實驗裝置中的集成：
專為多維光譜實驗而開發的流模式允許以高達500 Hz的重復率同時加載和播放超過100,000個預定義的脈沖形狀。 此選項的典型用途是掃描兩個脈沖之間的延遲，結合多步相位循環。 此選項還提供了額外的同步輸出，以便與機械延遲階段和檢測設備進行輕松接口連接。 |
|
- CEP 調制
此附加的電子盒允許在高達30 kHz的重復率下調制和控制光脈沖的CE相位，而無需改變色散。
用于放大器的單發和高帶寬CEP穩定環路，或干涉儀的穩定。
對于CEP敏感的實驗是必需的。 此選項將Dazzler電子設備的內部MHz時鐘與超快振蕩器的MHz時鐘鎖定在一起。 因此，通?？梢詫崿F(xiàn)低于100 as的光學抖動。 |
 |
由于衍射效率與帶寬成反比，與應用的RF功率成正比，F(xiàn)astlite開發了一系列高功率RF放大器，以確?？缭桨硕鹊募す饷}沖的最大衍射效率。 20 W（在相同的Dazzler發生器箱中）和50 W（在附加的箱中）放大器均可用。 |
 |
- Octopuzz
Octopuzz是一種先進的同步工具，可以生成內部或外部MHz時鐘分頻的kHz級觸發信號。
輸入和輸出之間的邏輯功能允許在激光、Dazzler、光切、光電二極管、相機、機械平臺等之間進行高級序列管理...
Octopuzz集成了管理任何實驗的所需功能。
Octopuzz的規格：
OCTOPUZZ高級同步單元規格說明：
Octopuzz是一種高級同步單元，用于控制激光器、平移臺、Dazzler、光柵、攝像頭等的同步和邏輯組合。
- 邏輯函數在輸入和輸出之間
- 2至4個輸入控制，8至10個TTL觸發輸出
- 內部/外部100 Hz - 100 kHz觸發參考
- 內部/外部MHz時鐘參考，以乘除頻率的形式輸出重新整形的信號
時鐘規格：
| 參數 | 最小值 | 最大值 | 單位 |
| 內部參考頻率 | 10 | 100 | MHz |
| 外部參考輸入頻率 | 10 | 85 | MHz |
| 模擬幅度 | 0.1 | 1 | V |
| 模擬脈沖寬度 | 1 | ns | |
| TTL振幅 | 1.2 | 2.2 | V |
| TTL占空比 | 40 | 60 | % |
| 輸入阻抗 | 50 | Ω | |
| 時鐘輸出 | |||
| 脈沖間抖動 | 30 | ps | |
| 低電平 | 0.1 | V | |
| 高電平 | 2.5 | V |
觸發器規格：
| 參數 | 最小值 | 最大值 | 單位 |
| 外部參考輸入頻率 | 0.1 | 100 | kHz |
| 正閾值 | 3.2 | V | |
| 輸入阻抗 | 1K | Ω | |
| 內部生成分頻器 | 16 | 1048576 | |
| 觸發輸出 | |||
| 脈沖持續時間 | 10 | μs | |
| TRIG0到TRIGx的延遲 | 17 | 22 | ns |
| 延遲范圍 | 0 | 100 | ms |
| 延遲步進 | 0.5 | ns | |
| 延遲精度 | 0.25 | ns | |
| 脈沖間抖動 | 30 | ps | |
| 輸出阻抗 | 50 | Ω | |
| 低電平 | 0.1 | V | |
| 高電平 | 2.5 | 5 | V |
| 重新同步延遲 | |||
| @ 10 MHz | 250 | 350 | ns |
| @ 100 MHz | 65 | 75 | ns |
