在電光領域，很少有機會開發出真正獨特的東西。然而，這樣的事件之一就是新型電光材料 RTP 的出現。您可能會問這種材料有什么特別之處嗎？首先，它對沿著 X 方向或沿著電光更有利的 Y 方向（Z 方向上的電場）傳播的光具有很大的電光效應。它具有從 400 nm 左右到 4 µm 以上的良好光學透明度，對于腔內激光操作非常重要，它具有高抗光學損傷能力，1064 nm 下 1 ns 脈沖的功率處理能力約為 1GW/cm 2 。
1/
1
瀏覽量:
1003
RTP普克爾盒
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
|
RTP普克爾盒 用于高重復率Q開關和脈沖選取的RTP普克爾斯盒 |
|||||||||||||||||||
|
|
|||||||||||||||||||
|
在電光領域，很少有機會開發出真正獨特的東西。然而，這樣的事件之一就是新型電光材料 RTP 的出現。您可能會問這種材料有什么特別之處嗎？首先，它對沿著 X 方向或沿著電光更有利的 Y 方向（Z 方向上的電場）傳播的光具有很大的電光效應。它具有從 400 nm 左右到 4 µm 以上的良好光學透明度，對于腔內激光操作非常重要，它具有高抗光學損傷能力，1064 nm 下 1 ns 脈沖的功率處理能力約為 1GW/cm 2 。 到目前為止一切都很好，但這種材料與其他材料的真正區別在于它基本上完全沒有壓電諧振，一直到 200kHz 甚至可能更高。這至少是我們測量能力的驅動程序限制范圍，我們沒有理由懷疑它的性能會超出這個范圍（驅動程序允許）。這種卓越的性能為激光器制造商開辟了新的可能性，以前使用 BBO 電光 Q 開關僅限于 30kHz 操作，或者被迫使用速度慢得多的聲光 Q 開關（具有較長的固有 Q 開關脈沖長度）在更高的頻率?，F(xiàn)在可以突破 30kHz 的障礙，而不會受到過長的脈沖長度的影響。 與 BBO 的比較當然是不可避免的，我們不希望給任何人這樣的印象：RTP 是所有激光應用的萬能靈丹妙藥。相反，我們相信，通過了解其局限性，它可以提供以前電光 Q 開關無法達到的性能。當用于 Q 開關時，RTP 和 BBO 之間的主要區別與 Q 開關能夠?qū)嶋H使用的平均功率水平有關。這并不是說它會遭受光學損傷，遠非如此，它的抗損傷能力比大多數 EO 材料都要好，并且只有 BBO 才能真正優于它。這更多是由于 Q 開關本身的實現性質造成的。 與 BBO 中的光傳播沿著材料的光軸不同，在 RTP 中，光傳播軸要么沿著 X 軸，要么沿著 Y 軸，這兩個軸都表現出雙折射。補償這一問題的常用方法是使用一對光學厚度匹配的晶體，然后將它們彼此成 90° 定向，使得沿 X 軸（例如在第一個晶體中）偏振的光隨后沿 X 軸偏振。第二個晶體的 Z 軸。第一個晶體中的“慢”光線隨后變成第二個晶體中的“快”光線，因此理論上在復合晶體對中抵消了總靜態雙折射。然而，這一過程并不完美，即使使用最匹配的晶體，當高光功率通過晶體時，也會經歷雙折射抵消的損失。這是因?yàn)榫w中雖然很小但仍然顯著的光學吸收，導致晶體局部加熱的微小差異。這會擾亂兩個晶體的補償，并且除非使用某種動態可變偏置裝置，否則將會發生消光損失，從而降低激光器性能。因此，我們認為 RTP 最適合中等平均功率激光源，其中高重復率和短 Q 開關脈沖長度比高平均功率更重要。這會擾亂兩個晶體的補償，并且除非使用某種動態可變偏置裝置，否則將會發生消光損失，從而降低激光器性能。因此，我們認為 RTP 最適合中等平均功率激光源，其中高重復率和短 Q 開關脈沖長度比高平均功率更重要。這會擾亂兩個晶體的補償，并且除非使用某種動態可變偏置裝置，否則將會發生消光損失，從而降低激光器性能。因此，我們認為 RTP 最適合中等平均功率激光源，其中高重復率和短 Q 開關脈沖長度比高平均功率更重要。 相對于 BBO 的一大優勢當然是更高的電光效應。通常，3mm 孔徑 BBO 電池在 1064nm 處的 BBO 半波電壓約為 7kV，而同等尺寸的 RTP 電池僅為 1,300V。由于 RTP 電池的電容大致相似，因此 RTP 電池的功耗僅略高于 BBO 電池的十分之一。 與所有新材料一樣，我們鼓勵用戶嘗試 RTP，以找出它在現實世界系統中的優勢和局限性。 |
|||||||||||||||||||
主要特點/優勢：RTP 普克爾盒 |
|||||||||||||||||||
|
|||||||||||||||||||
規格參數 |
|||||||||||||||||||
|
|||||||||||||||||||
產品應用： |
|||||||||||||||||||
|
除了高重復率 Q 開關之外，RTP 泡克爾斯盒的另一個主要應用是脈沖拾取。這是高重復源（通常是皮秒或飛秒鎖模激光器）從典型的 80-100MHz 降低到低得多的速率的地方。例如，這可以饋送到再生放大器的輸入或更好地適應實驗的數據速率。在某些情況下，應用程序用于固定重復，或者在其他情況下，所拾取的脈沖有更隨機的模式 - 兩者都是可能的。即使 RTP 泡克爾斯盒的功率要求適中，高速率下的脈沖拾取也可能需要高功率驅動器。但是，我們可以推薦BME KG的司機德國人在高速率普克爾斯盒驅動器方面擁有無與倫比的專業知識，我們與他們一起展示了 20MHz 連續速率脈沖拾取系統。 我們還可以提供 RTP 泡克爾斯盒，其格式非常適合與快速 50Ω 阻抗脈沖驅動器一起使用，以實現亞納秒上升時間應用。 |
|||||||||||||||||||
|
|
|
||||||||||||||||||

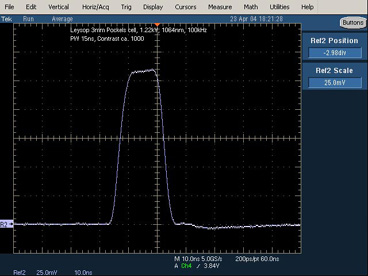

3mm 孔徑 RTP 普克爾斯盒 100kHz 脈沖響應圖片由BME KG™提供。 |

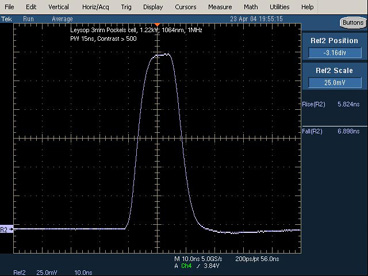

3mm 孔徑 RTP 普克爾斯盒 1MHz 脈沖響應圖片由BME KG™提供。 |
||||||||||||||||||
|
|
|||||||||||||||||||

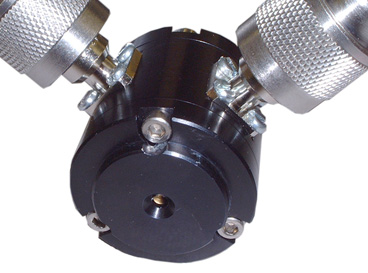

直通 RTP 普克爾斯盒通過合適的驅動器，我們的 RTP Pockels 盒可以產生亞納秒響應。 |
|||||||||||||||||||
|
|
|||||||||||||||||||
|
|
|||||||||||||||||||
