PG-1000 快速上升沿脈沖發生器
Pulse Rider 系列是一組具備快速上升沿特性的脈沖發生器，具有卓越的信號完整性，并配備極其易用的觸控顯示界面（SimpleRider™），只需幾次點擊即可快速完成脈沖設置。

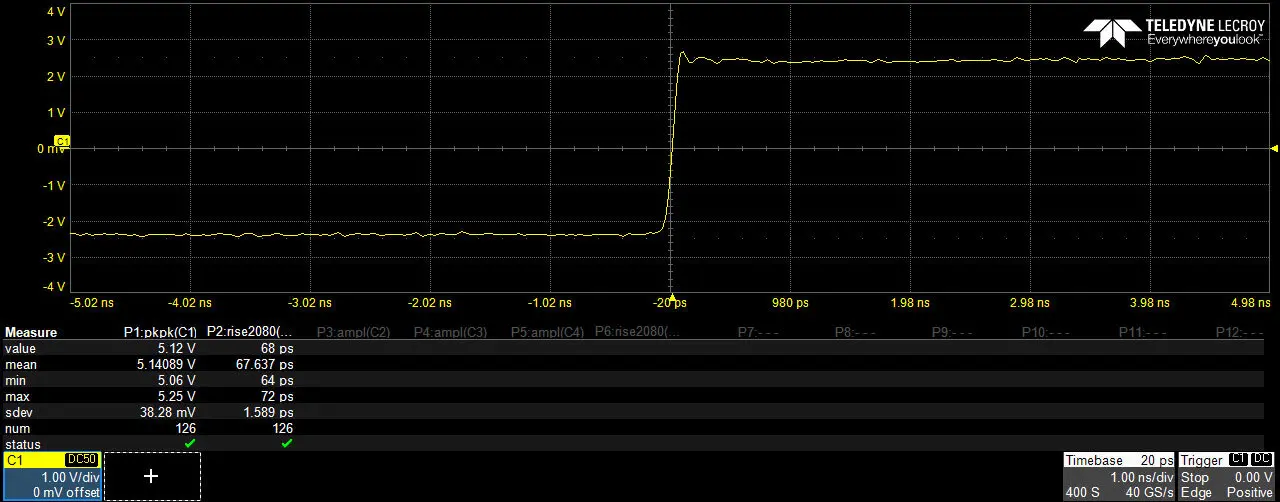

其輸出電壓可調，最大可達 ±5 伏窗口內的 5 伏峰峰值，邊沿速率達 70 皮秒。

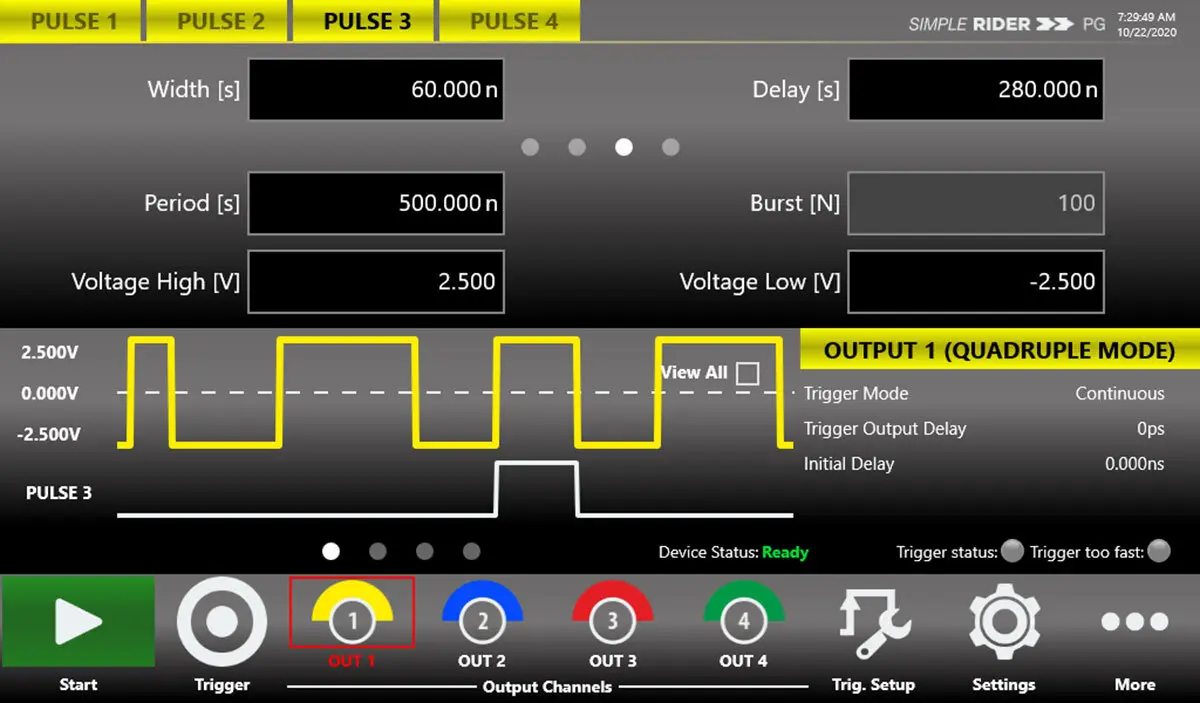

強大的內部架構支持生成高級脈沖序列，例如雙脈沖或四脈沖，并允許對各個脈沖的時間參數進行完全獨立的設定。Pulse Rider 脈沖發生器的最大重復頻率為 800?MHz，最小脈沖寬度可達 300?ps（在 5V 輸出下）。
規格參數： |
|||||||||||||||||||
|
|||||||||||||||||||
應用領域： |
|||||||||||||||||||
|
|
為測試提供高性能脈沖 無論您需要生成復雜的脈沖序列、雷達脈沖、用于前沿科研的測試信號，還是激光與光學實驗以及半導體測試，PG-1000 都是您應對復雜測試與尖端應用的理想選擇。 產品亮點
|
||||||||||||||||||
|
|
|||||||||||||||||||
|
|
|||||||||||||||||||
|

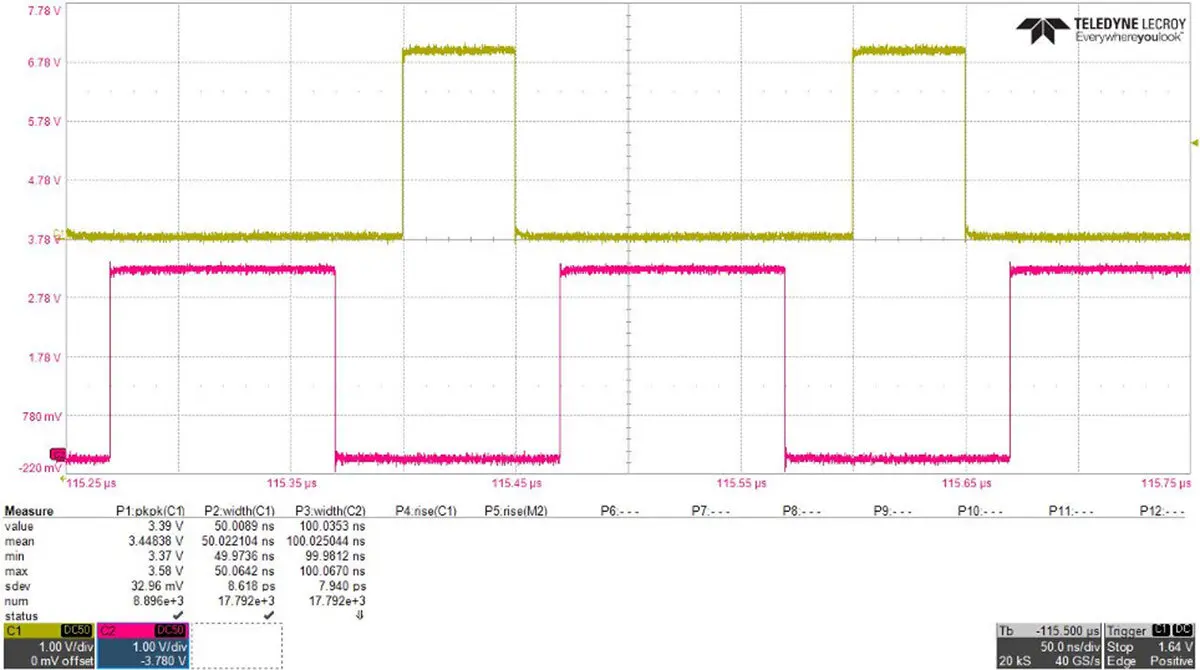

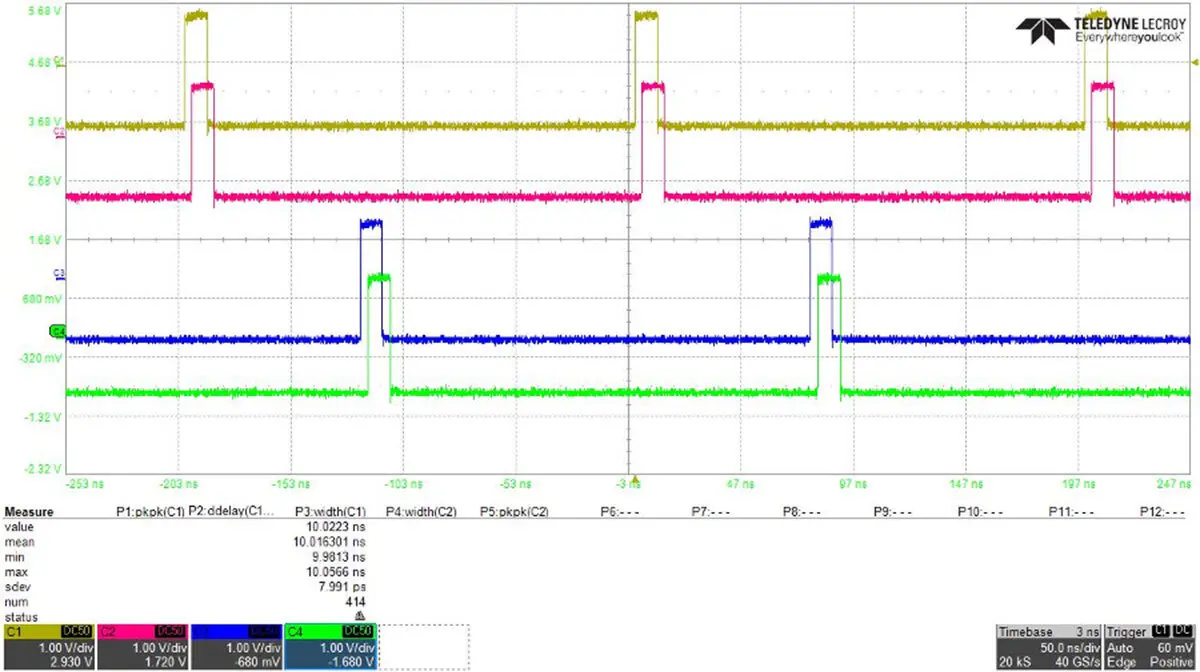

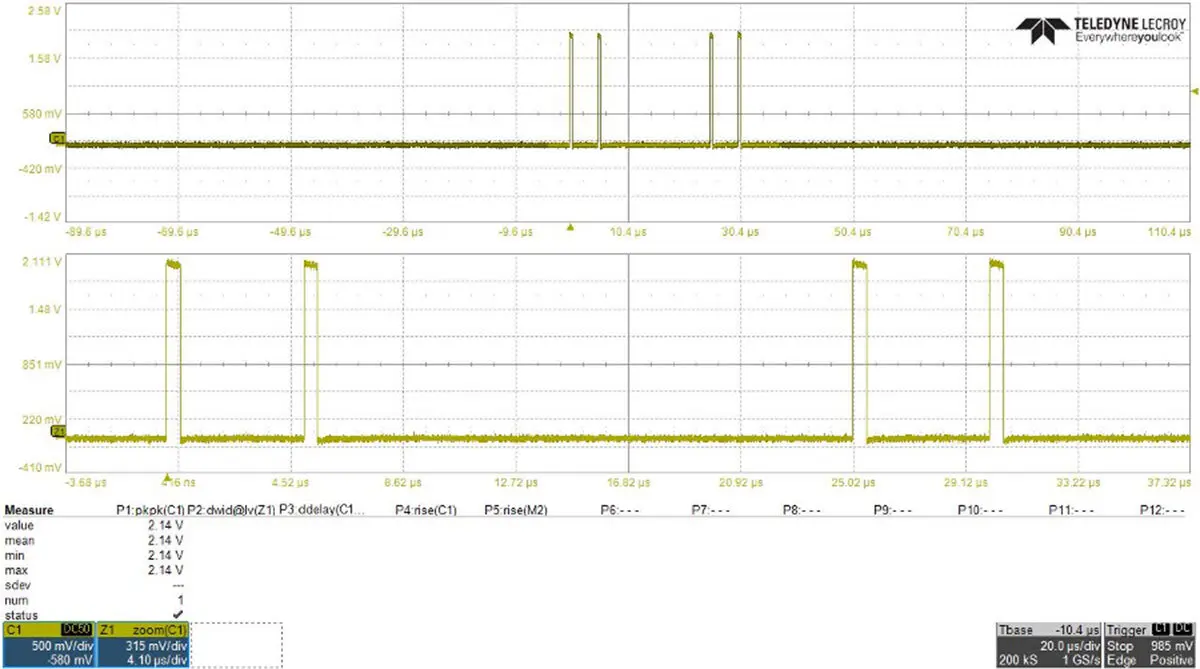

多重脈沖功能 您可以將多個脈沖組合在一起，生成雙脈沖、三脈沖或四脈沖輸出，這一功能在半導體測試、雷達設計以及激光/光學實驗中非常實用。通過該功能，您可創建高達 800?MHz 的類時鐘信號。 產品亮點
|
|
||||||||||||||||||
|
|
|||||||||||||||||||
|
|

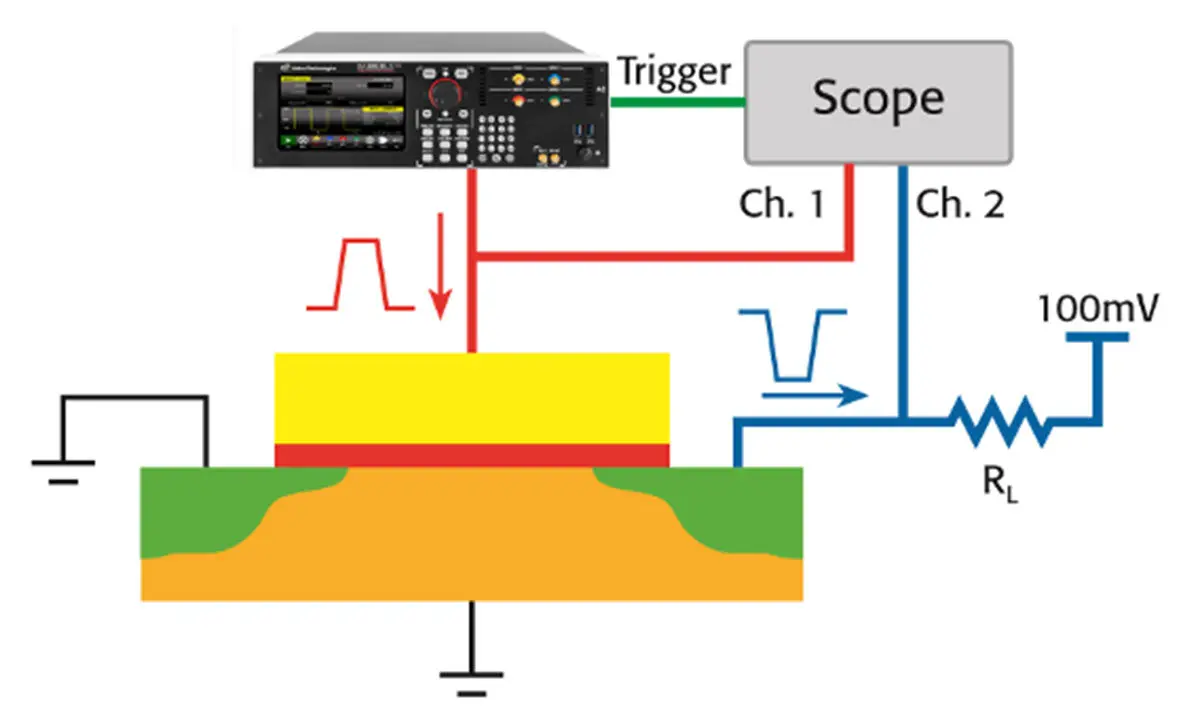

半導體應用 新一代非易失性存儲器（Non-Volatile RAM）技術對脈沖速度的要求日益提高：Active Technologies 的 Pulse Rider 脈沖發生器具備 <70?ps 的上升/下降時間、最高 5?Vpp 的幅度、10?ps 的時間分辨率以及 10?mV 的垂直分辨率，是滿足此類需求的理想選擇。 在開發現代 MOSFET 晶體管時，常采用高κ材料作為 MOS 電容的介電層，這有助于降低漏電流，但同時也會由于電荷俘獲效應帶來一些問題。短脈沖與慢脈沖測試是研究這類現象的關鍵手段。 Active Technologies 的 Pulse Rider PG-1000 系列脈沖發生器支持 <70?ps 的快速邊沿、±2.5?V 的基線偏移及 300?ps 至 1?秒的脈沖寬度，非常適合用于短脈沖和慢脈沖測試，是研究 MOSFET 介質行為的重要儀器。 產品亮點
|
||||||||||||||||||
|
|
|||||||||||||||||||
|
半導體特性化： 在應用于非易失性內存（Non-Volatile RAM）上的新技術需要每天更快的脈沖：Active Technologies的Pulse Rider在過渡時間低于400 ps、幅度高達50 Vpp，時間分辨率為10 ps，結合10 mV的垂直分辨率，是滿足這些要求的完美選擇。 在開發現代MOSFET晶體管時，使用高κ材料作為MOS電容的介電材料是一個挑戰。這可以減少通過絕緣體的泄漏電流，但同時也會因電荷捕獲而引發一些問題。短脈沖和慢脈沖測試是研究這些問題的基本技術。 Active Technologies的Pulse Rider PG-1500系列脈沖發生器提供不到400 ps的快速邊沿、+-25 V的基線偏移以及從1 ns到1 s的脈沖寬度，因此它可能是為短脈沖和慢脈沖測試生成脈沖的理想儀器 亮點 ：
|
|
||||||||||||||||||
|

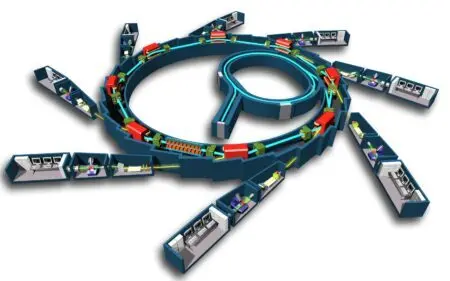

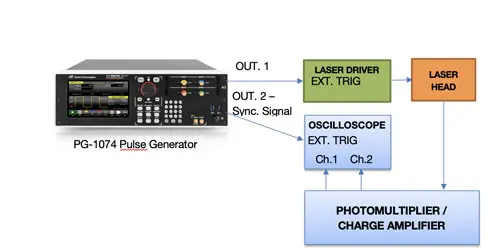

前沿科研應用 在大型物理實驗中，光電倍增管（Photomultiplier）至關重要，它能夠?qū)⒐庾愚D(zhuǎn)換為電荷信號，由數據采集系統接收，從而實現對光子的探測。通過 Active Technologies 的 Pulse Rider PG-1000 系列脈沖發生器，可以靈活生成不同脈寬、周期和幅度的脈沖，用作激光驅動信號。 速調管（Klystron）是一種線性束真空電子管，廣泛應用于包括粒子對撞機在內的高能物理實驗中，其主要功能是產生用于對撞的粒子束。
|
|
|
|
|
|
|
就像在激光應用中一樣，驅動速調管（klystron）也需要一個使能信號。Pulse Rider PG-1000 系列脈沖發生器提供了一種現成的解決方案，可通過圖形化界面和觸摸屏輕松控制和調節速調管使能信號的各項參數。 產品亮點
|
