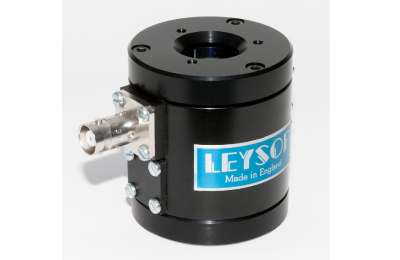

帶 MHV 接頭的 KD*P 電光調制器，用于 Q 開關和脈沖選?。≒ulse-Picking）應用
1/
1
瀏覽量:
1003
KD*P 普克爾盒
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
KD*P 普克爾盒
 |
EM500 系列電光調制器專為滿足高速光開關與高對比度脈沖調控需求而設計。該系列產品提供多種電極配置（單端、雙端、HHT 四端），適用于 Q 開關、脈沖選?。≒ulse Picking）以及放大器隔離等多種場景。 典型型號 EM502 與 EM504 具有 Ø10 mm 的有效光孔徑和典型 λ/4 電壓約為 3.2 kV，覆蓋光譜范圍為 0.3–1.2 µm。EM506-HHT 型號采用專有的高透過率“HHT”配置，有效抑制內部反射，靜態對比度超過 10,000:1，非常適合對信噪比與透過效率有極高要求的科研和工程應用。 |
所有型號均提供 MHV 高壓接口，具備良好電氣屏蔽結構，適用于開放式光學平臺。產品支持干式或折射率匹配液填充結構，便于用戶根據成本與性能要求靈活選擇。
EM500 系列為用戶提供高度定制化與卓越的光學性能，是激光系統中電光控制模塊的理想解決方案。
| 主要特點/優勢： |
|
| 應用領域： |
|
縱向電場 KDP 電光調制器（Pockels Cell）是最早應用于激光 Q 開關的經典器件之一，至今仍廣泛使用。其具有大通光孔徑的優勢，并且由于電場沿晶體軸向施加，其 λ/2 電壓（實現輸入偏振旋轉 90° 所需的電壓）幾乎不受孔徑大小影響。KDP 是一種極高質量的光學材料，可提供大尺寸晶體，因此在保持高損傷閾值的同時，其成本遠低于部分其他材料，同時驅動電壓也較為適中。 盡管 KD*P 是一種易吸濕材料，但在 Leysop，我們已建立成熟的加工工藝，可將晶體加工至 λ/8 的平整度，表面質量達 10-5 激光標準。我們的封裝采用真空級 O 型密封圈，可有效隔絕空氣中的水分，確保晶體長期穩定運行。 KD*P 電光調制器是 YAG 和紅寶石激光器 Q 開關的理想選擇（我們?yōu)楸姸噌t(yī)療與美容激光器廠家提供產品）。其高損傷閾值支持多焦耳能量脈沖的輸出，平均功率從數十瓦至 50W 不等。 該系列產品的另一大應用領域是脈沖選取（pulse picking）。憑借其卓越的光學質量和大通光孔徑，非常適合從飛秒鎖模激光器中提取低重復頻率的脈沖序列，用于再生放大器輸入。我們還可提供配套的驅動電源，結合短電脈沖，實現高達 >10?kHz 的高對比度脈沖選取，即使在大口徑晶體上也能輕松實現。 對于需要亞納秒（sub-ns）上升時間和低納秒光門寬度的應用，我們也可提供孔徑達 25?mm 的高速光門系統（詳見下文）。 如您有任何應用需求，歡迎隨時聯系我們，我們將為您量身定制解決方案——只要技術可行，我們就能實現。 |
| 規格參數： |
| 型號 | 電極配置 | 口徑 | 有效光孔徑 | λ/4 電壓（典型值，@1064 nm） | 工作波段（µm） | 接口類型 | 外殼結構 |
|---|---|---|---|---|---|---|---|
| EM502 | 單端 | Ø20 | Ø10 | ~3.2 kV | 0.3 – 1.2 | MHV | 干式/液體 |
| EM504 | 雙端 | Ø20 | Ø10 | ~3.2 kV | 0.3 – 1.2 | MHV×2 | 干式/液體 |
| EM506-HHT | 四端/HHT | Ø20 | Ø10 | ~3.2 kV | 0.3 – 1.2 | MHV×2 | 干式（HHT） |
**在 50 歐姆貫通終端和合適驅動器條件下。

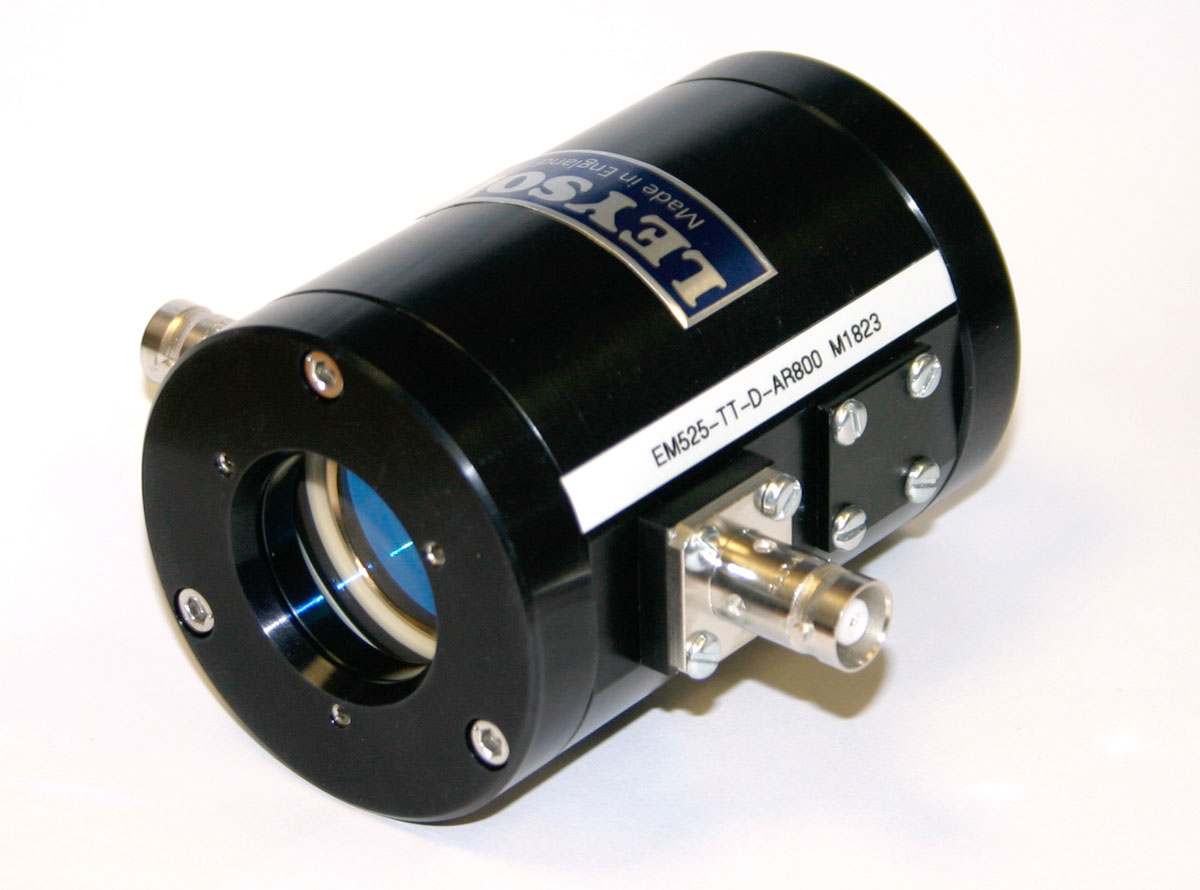

| EM525，25mm 光孔徑 KD*P 電光調制器： |
|

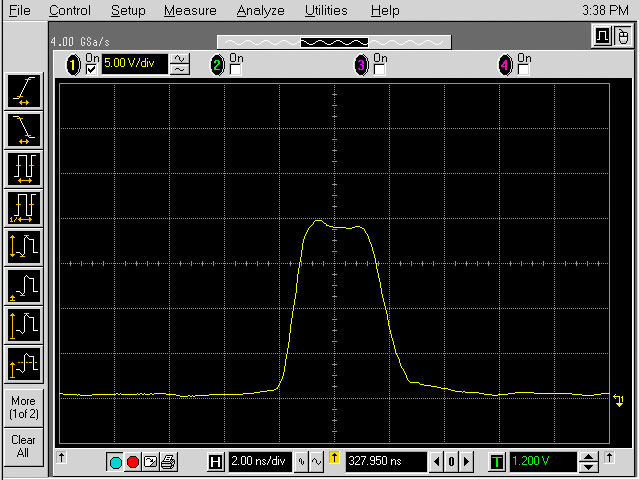

這是我們標準系列中光孔徑最大的 KD*P 電光調制器，圖示為貫通終端結構，可連接至 50 歐姆高速開關驅動器。 使用 25mm Pockels Cell 實現 4ns 寬光學開關窗口 使用 EM525 型 25mm Pockels Cell 實現 4ns 光門 示波器波形顯示 25mm Pockels Cell 的開關效果，上升時間 <850ps |
|
|
使用 EM525 型 25mm Pockels Cell 實現 4ns 寬的光學開關窗口 |
|
|
HHT 型電光調制器的典型響應 我們的 HHT 款電光調制器在可靠測量范圍內可實現接近 100% 的透過率，同時由于內部反射極低，還能提供極高的光學對比度。 |
|
