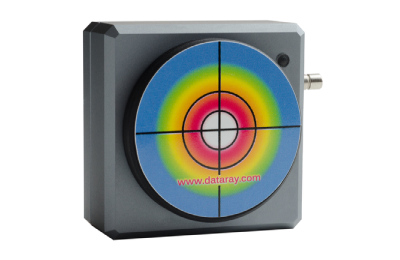

WinCamD-LCM CMOS光束分析儀
 |
WinCamD-LCM CMOS光束分析儀體現了 DataRay 的理念：為客戶提供經濟實惠、高品質的產品。自推出以來，它憑借出色的表現成為我們銷量最好的產品。這款設備采用 1 英寸格式 CMOS 傳感器，具備全局快門，既適用于連續波（CW）激光，也適用于脈沖激光，并且對波長低至 190 nm 的光束具有良好的響應性能，無衰減。
|
| 主要特點/優勢： |
|
|
| 示例應用： |
|
|
| 規格參數： |
| 規格 | 細節參數 |
| 波長 | - WinCamD-LCM：355–1150 nm - WinCamD-LCM-1310：355–1350 nm（含長通濾光片） - WinCamD-LCM-TEL：1480–1610 nm - WinCamD-LCM-UV：190–1150 nm |
| 像素數量（水平 × 垂直） | 4.2 百萬像素（2048 × 2048） |
| 光學格式 | 1″ |
| 成像面積 | 11.3 × 11.3 mm |
| 像素尺寸 | 5.5 × 5.5 µm |
| 最小光斑（10 像素） | 約 55 µm |
| 快門類型 | 全局快門 |
| 最大幀率* | 60 Hz |
| 單脈沖捕獲重復率（PRR） | - USB 2.0：6.3 kHz - USB 3.0：12.6 kHz |
| 信號與 RMS 噪聲比 | 2500:1 （34 dB 光學 / 68 dB 電子） |
| 電子快門動態范圍 | - USB 2.0：12 600:1 （41 dB） - USB 3.0：25 000:1 （44 dB） |
| ADC | 12 位 |
| 可測量光源 | 連續（CW）光束、脈沖光源；支持單脈沖隔離的連續到12.6 kHz |
| 軟件觸發 | 自動觸發、同步和可變延遲 |

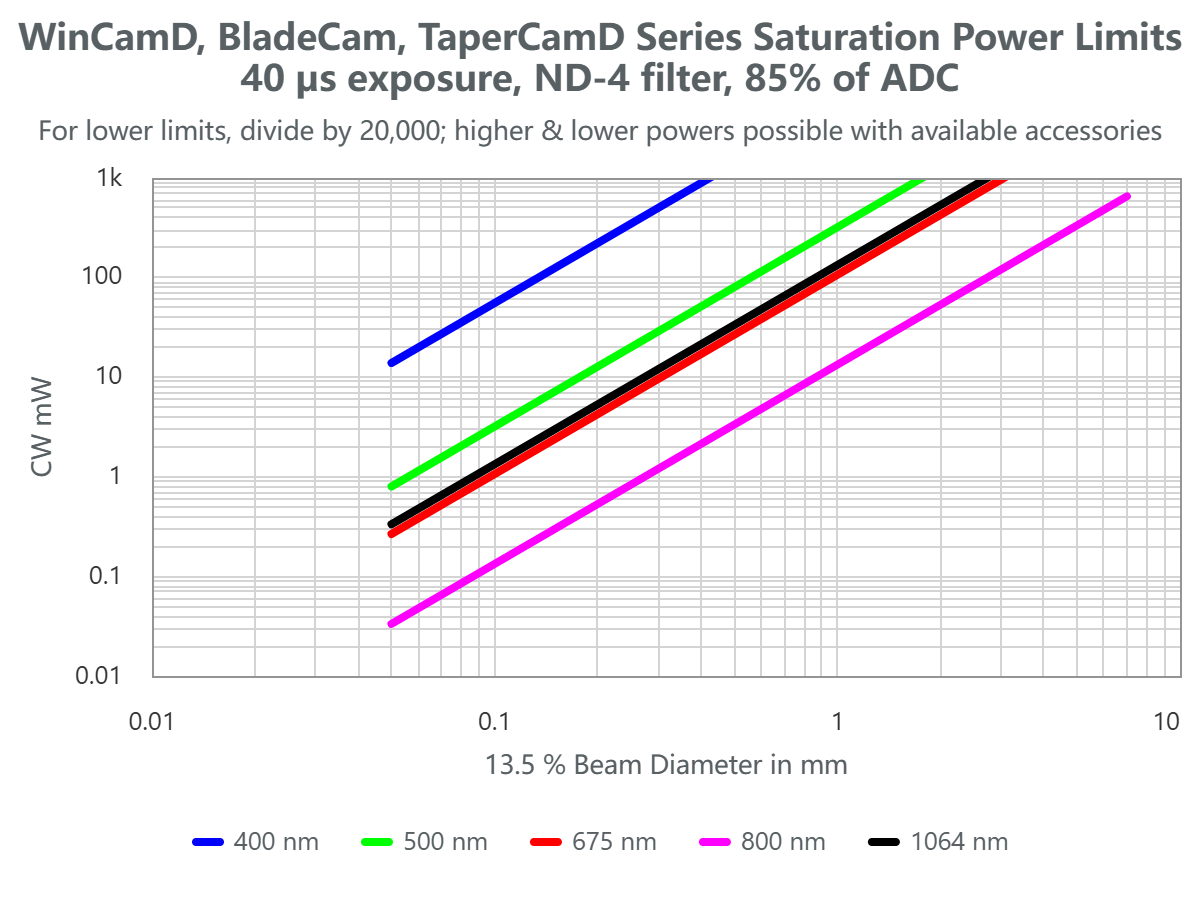

| 測量光束功率 | 詳見曲線圖 |
| 手動光束衰減 | 磁性 ND-1、ND-2、ND-4 中性密度濾光片，或 C 接口 ND 濾光片 |
| 顯示輪廓 | 線型、二維 & 三維圖；可歸一化或非歸一化；線性或?qū)?shù)坐標；10×縮放；2D/3D 可選 10 色、32 色、全色或灰度；等高線顯示（10 色 & 32 色） |
| 測量及顯示的輪廓參數 | 原始與平滑輪廓；三角形滑動平均濾波（最大至 FWHM 的 10%） |
| 光斑直徑 | 用戶設定裁剪水平下的直徑；高斯 & ISO 11146 二階矩直徑；高于用戶定義裁剪水平的等效直徑；等效狹縫＆刀刃直徑 |
| 光斑擬合 | 高斯 & 平頂（Top Hat）輪廓擬合及擬合度百分比；等效狹縫擬合 |
| 光斑橢圓度 | 長、短軸 & 平均直徑；自動軸向定向 |
| 重心位置 | 相對與絕對；強度加權重心和幾何中心 |
| 光斑漂移顯示與統計 | 漂移軌跡及統計信息 |
| 測量精度（不限于像素大?。?/td> | 插值直徑處理分辨率 0.1 µm；絕對精度取決于光斑特性，?？蛇_(dá) ~1 µm；重心精度同樣取決于光斑（可達 ±1 µm） |
| 處理選項 | 圖像及輪廓平均（1、5、10、20 幀或連續）；背景采集與扣除；用戶設定矩形采集塊；自動或用戶設定橢圓區域并跟蹤處理 |
| 配置文件保存 | *.ojf 文件可保存特定測試配置下的所有 WinCamD 設置 |
| 判定顯示 | 屏幕上可選通過/不通過顏色，適合 QA & 生產 |
| 日志數據及統計 | 最小、最大、平均、標準差，可記錄至 4096 個樣本 |
| 相對功率測量 | 基于用戶初始輸入的滾動直方圖；單位 mW、µJ、dBm、% 或用戶自定義（相對于參考測量輸入） |
| 能量密度 | 在用戶定義區域內的能量密度 |
| 認證 | RoHS、WEEE、CE |
| 多攝像頭 | 并行采集最高支持 4 臺；串行采集可達 1–8 臺 |
| 機頭尺寸（寬 × 高 × 深） | 1.8 × 1.8 × 0.8″ （46 × 46 × 20 mm） |
| 外殼/濾光片到傳感器的光學深度（無窗口） | 7.5 mm （含 MagND 濾光片時 12.8 mm） |
| 安裝 | 8-32 螺紋，深度 8 mm |
| 重量（含 MagND 及濾光片蓋） | 3.75 oz （106 g） |
| 最低系統需求 | Windows 10 64 位 |
* 最大幀率取決于分辨率和接口。

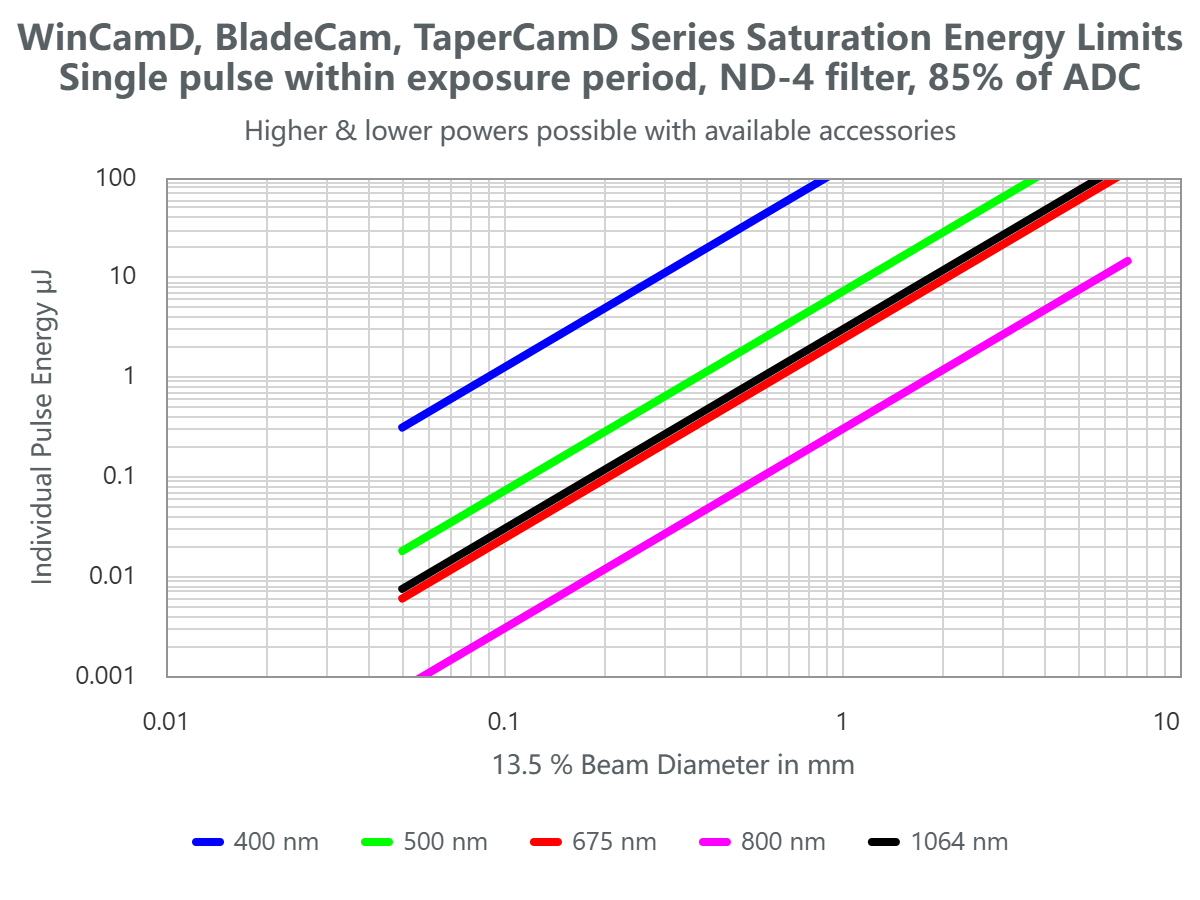

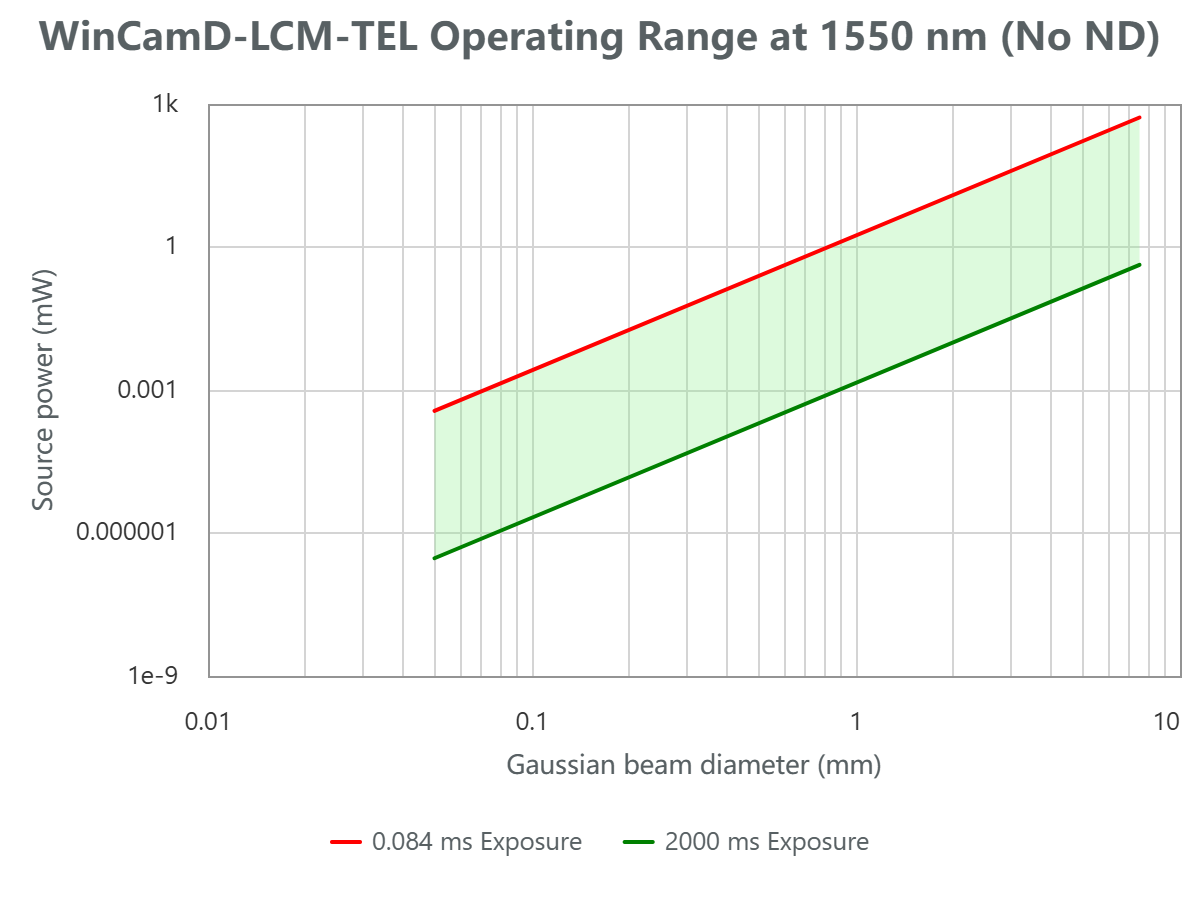

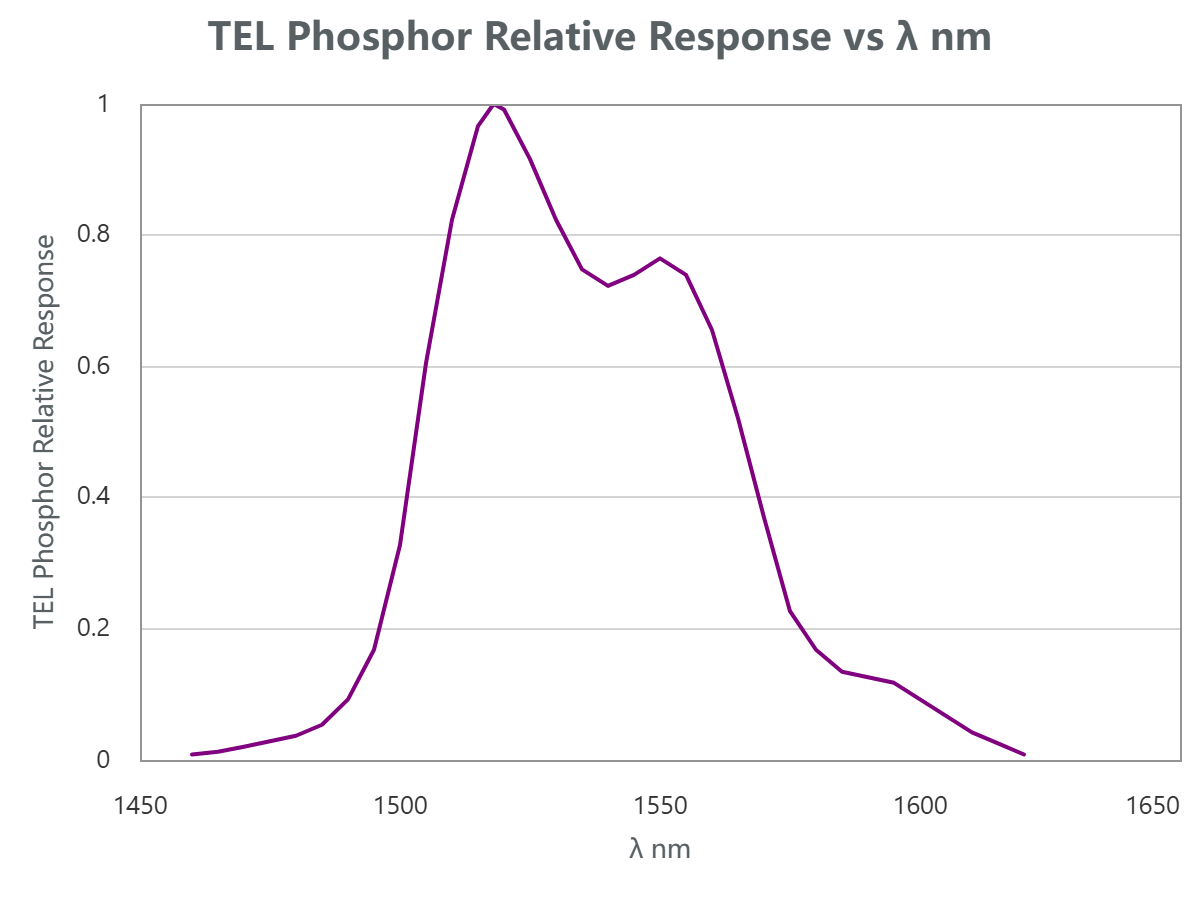

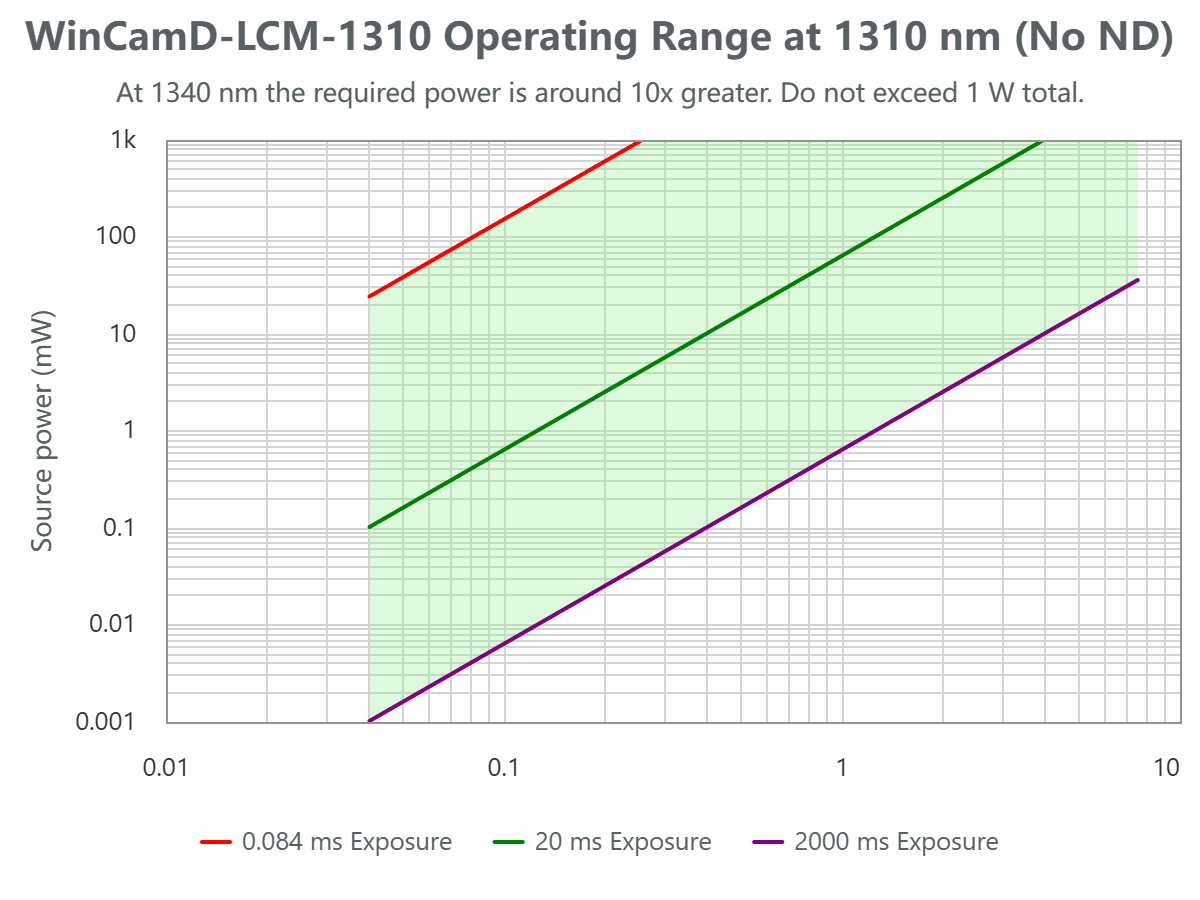

| 圖表： |
 |
 |
 |
 |
 |
