Wizzler 產品可精確測量緊密壓縮的超快激光脈沖的光譜相位和強度，強調高對比度和單次發射能力。這些卓越的產品依賴于 FASTLITE 的突破性發明和專利技術–自參考光譜干涉測量法（SRSI）。
在 SRSI 中，通過交叉偏振波產生（XPW）過程，從輸入脈沖中巧妙地產生出具有均勻光譜相位的參考脈沖，從而獲得準確可靠的結果。
1/
1
瀏覽量:
1003

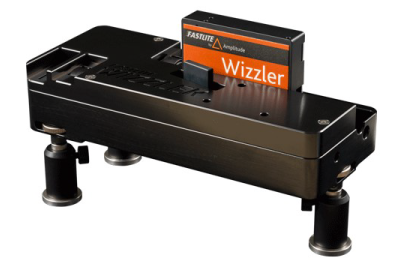

Wizzler 脈寬相位測量?jī)x
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
Wizzler 脈寬相位測量?jī)x
 |
Wizzler產品可提供幾乎壓縮的超快激光脈沖的高對比度和單次測量的光譜相位和強度。 |
| 主要特點/優勢： |
Wizzler測量技術被稱為“自參考光譜干涉法”（SRSI）。
在這種技術中，通過交叉偏振波產生（XPW），從要測量的脈沖中同軸產生具有平坦光譜相位和寬光譜的參考脈沖。對兩個延遲脈沖之間的單次干涉圖進行傅立葉變換光譜干涉處理，提供了高動態范圍的光譜相位和強度測量，以及測量有效性的確認。
- 高動態范圍
SRSI利用XPW過程固有的時間對比度增強，使用僅具有20 dB光譜信噪比的標準光譜儀提供了超過40 dB的時間動態范圍。
如下所示，Wizzler產品可以測量亞皮秒范圍內的小時間結構，從而提供獨特的單次相干對比度信息。

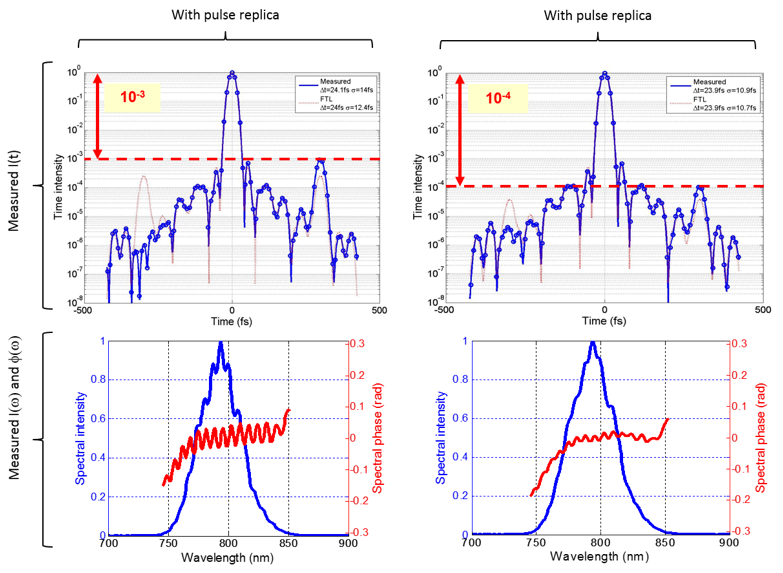

下面的數據顯示，使用Dazzler引入的一個在主脈沖之后300 fs的脈沖副本，以突出Wizzler的40 dB動態范圍。
- 用戶無關的測量

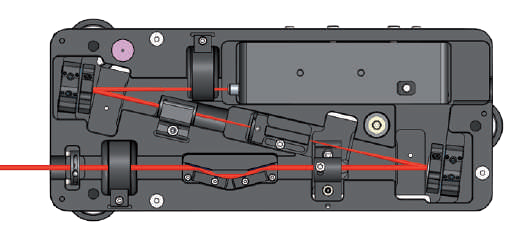

采用同軸幾何設計，沒有分束器或延遲線，Wizzler產品非常容易對準，使測量迅速而可重復。
SRSI技術也無需用戶校準，因此可以進行用戶無關的測量。
- 單次測量 - 快速處理
與掃描測量技術不同，單次測量技術不會受到來自激光穩定性的偽像的影響。相反，單次測量技術結合了快速和非迭代處理，可用于量化激光系統的脈沖持續時間穩定性。
由于SRSI算法依賴于直接相位恢復，沒有任何假設或積分步驟，因此它可以將精度與快速相位處理相結合。數據記錄功能使實時脈沖持續時間監測和脈沖數據收集高達10 Hz成為可能。
| 規格參數： |
標準Wizzler型號提供從400 nm到1 µm的波長范圍，脈沖范圍從4 fs到1 ps。
WIZZLER飛秒脈沖測量設備，標準型號：
- 最高動態范圍
- 單次射擊，單束
- 極易使用
- 無需校準
- 直接檢索算法
- 數據記錄
- 用于Dazzler用戶的脈沖壓縮優化
Wizzler產品基于FASTLITE獨特的技術，該技術由FASTLITE發明并獲得了專利。在這種技術中，通過交叉極化波產生（XPW），從輸入脈沖中共線產生了一個具有平坦頻譜相位的參考脈沖。由輸入脈沖和參考脈沖組合而成的頻譜干涉圖案允許直接檢索頻譜相位和強度。
| Wizzler 400 | Wizzler USP8 | Wizzler USP4 | Wizzler 800 | Wizzler 1030 | |
| 光譜檢測波段邊緣 | 380-400 nm | 550-1050 nm | 360-1100 nm | 550-1050 nm | 930-1100 nm |
| 脈沖持續時間范圍 | 35-100fs(*) | 8-100 fs(*) | 4-100 fs(**) | 20-100fs(*) | 50-1000fs(*) |
| 時間測量窗口 | ±400 fs | ±400 fs | ±380 fs | ±400 fs | ±2500 fs |
| 對于持續時間小于100 fs的脈沖，精確度為±800 fs | |||||
| 時間測量動態 | >40 dB | >40 dB | >40 dB | >40 dB | >40 dB |
| 所需的脈沖能量 | 2-20 μJ | 5-15 μJ | 5-15 μJ | 2-20 μJ | 2-20 μJ |
(*) FTL高斯脈沖的FWHM值。
(**) 適用于典型的幾個光周期譜形狀。
- Dazzler用戶的附加功能：
使用包括的Dazzler / Wizzler反饋環路進行高動態脈沖壓縮。
- 提高對比度和峰值功率
- 日常FTL脈沖
- 日?？芍貜?fù)的結果
 |

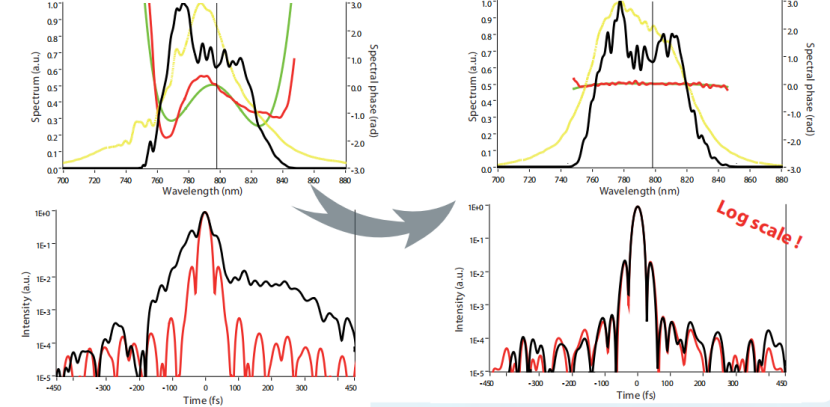

| Wizzler在Dazzler / Wizzler反饋環路之前和之后對Ti:Sa放大器（1kHz，1mJ，25fs FWHM）的測量結果。 |
要求：
輸入脈沖：
| 偏振 | 線性 |
| 最小/最大能量 | 請參見規格表 |
| 最大平均功率 | 1 W |
| 光束直徑 | 3 mm，背景凈化 |
| 脈沖壓縮 | < 2倍 FTL 脈沖持續時間 |
| 光束高度 | 可調至35 mm |
電腦要求：Windows 10，帶有2個USB端口
尺寸：257x109 mm
 |
| © FASTLITE 2020 |
還提供用于SWIR脈沖的Wizzler型號。
WIZZLER 飛秒脈沖測量設備，用于短波紅外脈沖的型號：
 |
| 尺寸: 300x450 mm |
- 最大的動態范圍
- 單次測量，單束測量
- 極度易于使用
- 無需校準
- 直接提取算法
- 數據記錄
- 用于Dazzler用戶的脈沖壓縮優化
Wizzler產品基于FASTLITE獨特的技術，該技術由FASTLITE發明并獲得專利。在這種技術中，通過交叉極化波生成（XPW），從輸入脈沖中共線生成一個具有平坦頻譜相位的參考脈沖。由輸入脈沖和參考脈沖組合而成的頻譜干涉圖案允許直接提取頻譜相位和強度。
| Wizzler OPA signal | Wizzler OPA idler | Wizzler SWIR | |
| 光譜范圍 | 1,2-1,5 μm | 1,7-2,2 μm | 1,3-2,0 μm |
| (中心波長 λ) | (中心波長 λ) | (中心波長 λ) | |
| 光譜分辨率 | 2.4 nm | 5-9 nm | 5-8 nm |
| 光譜帶寬范圍(*) | 在1.2 μm處為30-85 nm | 在1.7 μm處為65-280 nm | 在1.4 μm處為60-190 nm |
| 在1.35 μm處為35-105 nm | 在1.95 μm處為80-390 nm | 在1.7 μm處為85-280 nm | |
| 在1.5 μm處為45-130 nm | 在2.2 μm處為105-235 nm | 在2.0 μm處為120-385 nm | |
| 脈沖持續時間范圍(*) | 25-80 fs | 在1.7-1.95 μm處為15-70 fs | 15-50 fs |
| 在2.2 μm處為30-70 fs | |||
| 時間測量窗口 | ±280 fs | ±235 fs | ±170 fs |
| 所需脈沖能量(**) | 5-20 μJ | 5-20 μJ | 5-20 μJ |
(*) FTL高斯脈沖的FWHM值
(**) 聚焦，<φ3 mm束
 |

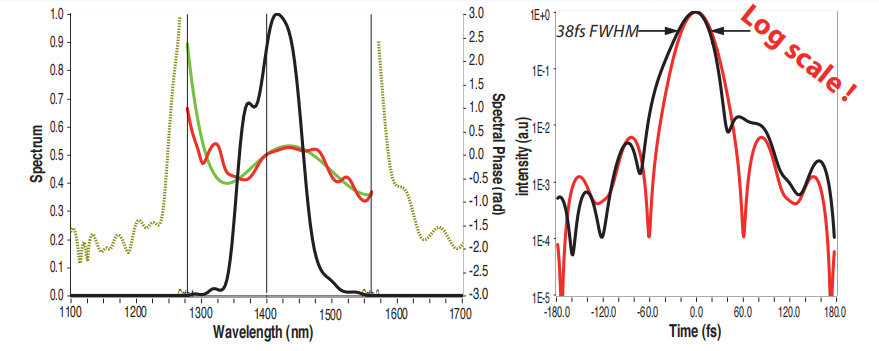

| 測量1400 nm的OPA信號脈沖 |
 |

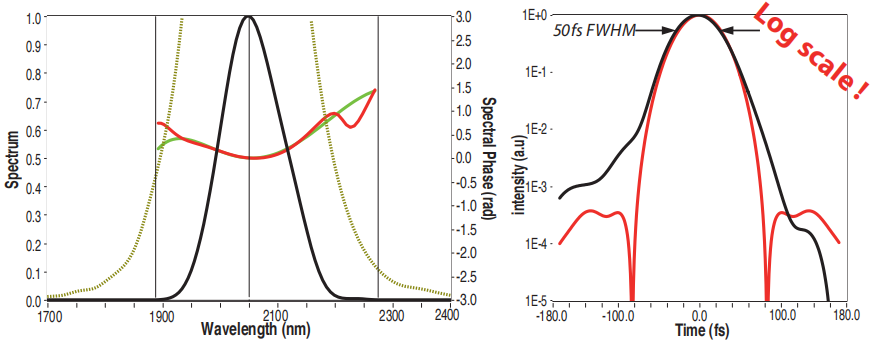

| 測量2050 nm的OPA信號脈沖 |
 |

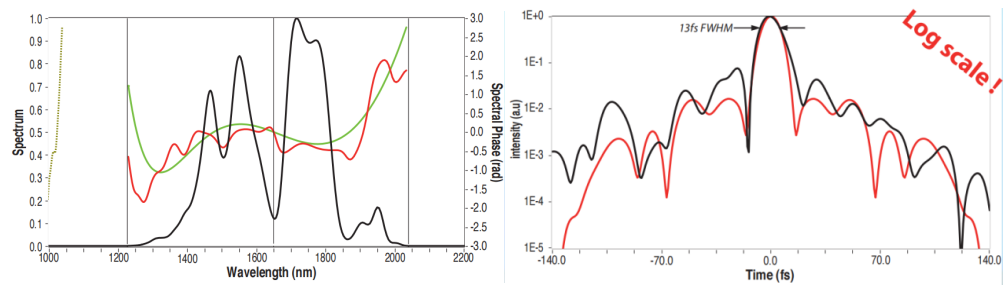

| 測量在氙氣腔內聚焦的1500 nm OPA脈沖生成的絲束 |
要求：
輸入脈沖：
| 偏振 | 線性 |
| 最小/最大能量 | 請參見規格表 |
| 光束直徑 | 小于3 mm，準直 |
| 最大平均功率 | 1 W |
| 光束高度 | 可定制至76 mm |
| 脈沖壓縮 | 小于1.2倍FTL脈沖持續時間 |
電腦要求：Windows XP或7，帶有2個USB端口
© FASTLITE 2012
| 應用： |
- 高強度激光測量
Wizzler獨特的高動態范圍引起了高強度激光物理學界的巨大興趣，其中亞皮秒范圍內的對比度對實驗產生了很大影響。
因此，使用TW或PW尺度激光系統的物理學家現在每天都在使用Wizzler進行脈沖表征、數據收集，以及使用Dazzler / Wizzler反饋環路進行壓縮和對比度改進。
- 少周期脈沖生成
阿秒科學需要生成超寬帶和壓縮良好的激光脈沖，直至幾個光學周期。
Wizzler獨特的特性使其成為這些脈沖的生成和表征的基本工具。
在最經典的設置中，由次30 fs Ti:Sa放大器后面跟著一個中空芯后壓縮光纖組成，Ti:Sa放大器脈沖壓縮的質量對發生在光纖中的非線性效應產生很大影響。使用Dazzler / Wizzler反饋環路仔細壓縮放大器可以獲得更短、更容易壓縮的少周期脈沖。
在其USP版本中，Wizzler還是執行單次高對比度脈沖表征的絕佳工具，可以測量4 fs的脈沖。
| 選項： |
- 真空兼容性
對于幾周期或高強度脈沖的目標光譜相位測量來說，總是具有挑戰性的，因?yàn)檫@些實驗是在真空條件下進行的。
雖然Wizzler軟件包括一個真空室窗口色散補償計算模塊，但直接在真空下進行這種測量可能會更有趣。
