BeamMap2的獨特且專利的設計在實時測量焦點位置、M2、光束發散度和指向性方面具有最大的優勢。
1/
1
瀏覽量:
1003

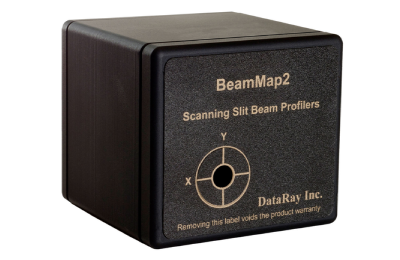

BeamMap2 XYZΘΦ 掃描狹縫光束輪廓儀
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
BeamMap2 光束分析儀
 |
DataRay 的 BeamMap2 提供了一種全新的實時光束剖面分析方式。它在 Beam'R2 的基礎上進一步拓展了測量能力，可在光束傳播路徑上的多個位置進行測量。該實時掃描狹縫系統通過安裝在旋轉盤上的多組 Z 軸平面的 XY 狹縫對，能夠同時在四個不同的 Z 位置測量四個光束剖面。BeamMap2 獨特的設計特別適用于實時測量焦點位置、M² 值、光束發散角以及光束指向等參數。
|
| 主要特點/優勢： |
|
|
| 示例應用： |
|
|
| 規格參數： |
| 規格 | 細節參數 |
| 波長 | Si 探測器：190 至 1150 nm InGaAs 探測器：650 至 1800 nm Si + InGaAs 探測器組合：190 至 1800 nm Si + 擴展型 InGaAs 探測器組合：190 至 2300 或 2500 nm |
| 掃描光斑直徑范圍 | Si 探測器：5 µm 至 4 mm InGaAs 探測器：10 µm 至 3 mm 擴展型 InGaAs 探測器：10 µm 至 2 mm |
| Z 軸平面間距（Plane Spacing） | 100 µm：-100、0、+100、+400 µm 250 µm：-250、0、+250、+1000 µm 500 µm：-500、0、+500、+2000 µm 750 µm：-750、0、+750、+3000 µm |
| 光束腰直徑測量 | 滿足 ISO 11146 的二階矩（4σ）直徑 支持高斯擬合與頂帽擬合 1/e²（13.5%）寬度 可由用戶設置峰值百分比 |
| 光束腰位置測量 | X、Y、Z 三軸方向的最優重復性 ±20 µm（建議聯系 DataRay 獲得推薦方案） |
| 可測光源類型 | 連續波（CW）、準連續波（Quasi-CW）激光 |
| 分辨率精度 | 0.1 µm 或掃描范圍的 0.05% 誤差：± <2%（±0.5 µm） |
| M² 測量范圍 | 1 到 >20，精度 ±5% |
| 發散角 / 準直度 / 指向測量 | 最優分辨率達 1 mrad（建議聯系 DataRay 獲取推薦方案） |
| 最大功率與光強密度 | 最大總功率 1 W，最大光強密度 0.5 mW/µm² |
| 增益范圍 | 切換增益比 1000:1，ADC 動態范圍達 4096:1 |
| 圖形顯示 | X-Y 位置圖與剖面圖，支持 1 倍至 16 倍縮放 |
| 刷新率 | 約 5 Hz，可調節范圍 2 至 10 Hz |
| 合格/不合格顯示 | 屏幕上可設置合格/不合格顏色，適合質檢與生產使用 |
| 數據平均處理 | 用戶可選滑動平均，支持 1 至 8 次采樣平均 |
| 統計功能 | 最小值、最大值、平均值、標準差；支持長期數據記錄 |
| XY 剖面與質心 | 可顯示光束漂移并記錄相關數據 |
| 最低系統要求 | Windows 10 64 位操作系統 |
* 產品規格可能在未通知的情況下變更。
| 圖表： |
 |
 |
