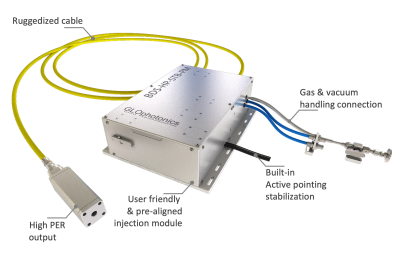

光束傳輸系統-BDS-HP-STB-PM
 |
BDS-HP-STB-PM是一款高性能光束傳輸系統，集成主動指向穩定功能與高偏振消光比輸出，專為高功率超短脈沖激光（1030/1064 nm）系統而設計。該系統支持<200 μJ的亞皮秒脈沖，最大輸入功率達50W，適配CW至100 fs脈沖寬度，廣泛用于精密微加工、非線性光學與生物醫學等對光束穩定性與偏振要求極高的應用場景。 其獨特的靜態與動態工作模式均可保持>85%傳輸效率與優異的光束質量（M² < 1.3），并確保在運動狀態下仍保持>30 dB的偏振消光比和<5%的光束指向波動。設備結構緊湊（425×320×140 mm），支持多種光纖長度與氣冷/水冷接口，適配靈活。無論是在靜態平臺還是動態臂架上，BDS-HP-STB-PM都能提供可靠、穩定、高品質的光束傳輸解決方案。 |
| 主要特點/優勢： |
|
| 示例應用： |
|
| 規格參數： |
| 超快激光器（USP LASER）要求 |
|
| 參數 | 指標 |
| 工作波長 | 1030/1064 (1) |
| 光束質量（M²） | < 1.2 |
| 光束指向穩定性（μrad） | < 200 |
| 最大輸入功率（W） | 50 (2) |
| 亞皮秒脈沖最大能量 | < 200μJ (2) |
| 脈沖寬度 | 連續光（CW）至 100飛秒 (1) |
| BDS 輸出性能指標（BDS Output Specifications） |
||||||
| 參數 | 靜態狀態 | 運動狀態 | ||||
| 傳輸效率 | > 85% | > 85% | ||||
| 光束質量（M²） | < 1.3 | < 1.3 | ||||
| 功率穩定性 | < 2% | < 3% | ||||
| 光束指向穩定性 | < 2% | < 5% | ||||
| 偏振消光比（PER, dB） | < 30 | < 30 | ||||
| PER 穩定性 | < 2% | < 2% | ||||
| 物理參數（Physical Properties） |
|||||
| 參數 | 數值 | ||||
| 占地尺寸（長 x 寬 x 高, mm） | 425 × 320 × 140 | ||||
| 光纖長度 | 2、3、5 (1) | ||||
| 氣體/真空接口 | KF16 | ||||
| 水冷接口 | 8mm 快插式 | ||||
| 光纖保護結構 | 13mm / 6.4mm / 5mm 裝甲PU管 | ||||
| 電纜最小彎曲半徑 | 5 | ||||
(1) 其他參數可根據需求定制。
(2) 輸入激光的功率與能量要求依賴具體光束參數與安裝要求。
(3) 所有穩定性指標基于1米光程下測量。
