引言：
在現代光學與激光技術領域，光柵對（Grating Pair）作為關鍵的光學元件，廣泛應用于脈沖激光的壓縮與色散管理。精確控制激光脈沖的時間色散對于實現高質量的超短脈沖至關重要。本文旨在介紹光柵對的基本原理、時間色散的理論基礎，以及一種在線計算工具的使用方法，以輔助研究人員和工程師在光學設計與實驗中優化色散特性。
概念：
1.光柵對的基本結構
光柵是一種具有周期性刻線的光學元件，通過衍射作用將入射光分散為多個不同角度的衍射光束。當兩個光柵按照特定角度和間距組合時，形成的裝置即為光柵對。光柵對的主要參數包括：
· 入射角（γ）：激光入射到光柵上的角度。
· 衍射角（θ）：光線經過光柵衍射后的出射角度。
· 光柵刻線密度：單位長度內的刻線數量，通常以線/mm表示，決定了光柵的衍射效率與分辨率。
· 光柵對間距（Lg）：兩個光柵之間的中心距，直接影響色散的量級。
· 衍射級：光柵衍射的級數，常選用第一衍射級進行應用。
2.時間色散的理論基礎
時間色散（Time Dispersion）描述了光脈沖在傳播過程中，由于介質或光學元件的色散特性，不同頻率成分在時間上的延遲差異。色散可分為以下幾階：
· 一階色散（Group Dispersion, GD）：描述脈沖中不同頻率成分的群速度差異，影響脈沖的傳播速度。
· 二階色散（Group Delay Dispersion, GDD）：主要影響脈沖的相位畸變，是脈沖壓縮和展寬的關鍵參數。
· 三階色散（Third-Order Dispersion, TOD）：進一步影響脈沖的形狀，尤其在處理極短脈沖時顯得尤為重要。
控制和優化這些色散參數，對于實現高質量的超短激光脈沖具有重要意義。
計算公式：
光柵對的色散特性可通過一系列物理公式進行量化。主要涉及的公式如下：
|
相位（Φ）：
|
一階色散（GD）：
|
|
二階色散（GDD）：
|
三階色散（TOD）：
|
其中：
Lg：光柵對間距
γ：光柵入射角
θ：衍射角
d：光柵常數
λ：波長
c：光速
這些公式為計算各階色散提供了理論依據，指導光柵對的設計與優化。
使用方法：
本文介紹的光柵對時間色散計算器提供了便捷的在線工具，用戶可通過輸入光柵對的基本參數，快速獲得色散特性的數值結果及圖形展示。主要功能模塊包括色散計算、色散曲線繪制、程序說明與公式展示，以及數據輸出。
|

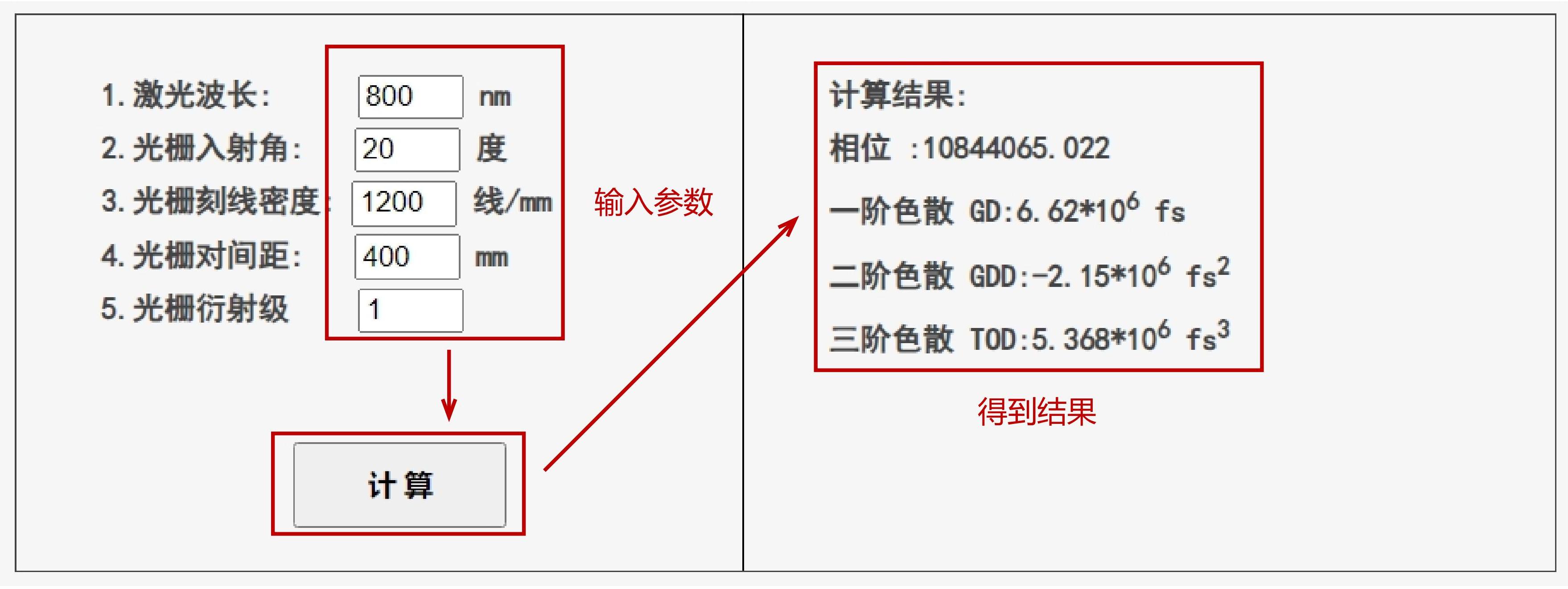

1.色散計算： 在“色散計算”選項卡中，用戶需輸入以下參數： 激光波長（λ）：單位為納米，例如800 nm。 光柵入射角（γ）：單位為度（°），例如20°。 光柵刻線密度（ddensity）：單位為線/mm，例如1200線/mm。 光柵對間距（Lg）：單位為毫米，例如400 mm。 衍射級：通常選擇1級。 輸入完成后，點擊“計算”按鈕，工具將輸出各階色散的數值，包括相位、GD、GDD和TOD。 |
2.色散曲線繪制： 在“色散曲線”選項卡中，用戶可設置波長范圍（起始波長和結束波長）及其他光柵對參數。點擊“計算”按鈕后，工具將自動計算并繪制GDD與TOD隨波長變化的曲線，直觀展示色散隨波長的變化趨勢。用戶還可選擇導出計算數據，以便進一步分析和記錄。
|
|
3.程序說明與公式展示： 工具提供了詳細的使用說明和相關物理公式，幫助用戶理解色散計算的理論基礎與實際應用。通過查看程序說明，用戶可深入了解各階色散的物理意義及其在光學設計中的重要性。 |
4.數據輸出： 用戶可選擇將計算結果以表格形式導出，便于在實驗記錄或進一步數據分析中使用。勾選“輸出計算數據”選項后，工具將生成包含波長、GDD及TOD等參數的詳細數據表。
|
實例解析：
以下通過具體實例，展示如何使用光柵對時間色散計算工具進行色散分析。
|
示例一：單波長色散計算 假設有一激光波長為800 nm，通過一對光柵對，其參數如下： 入射角（γ）：20° 刻線密度（ddensity）：1200線/mm 光柵對間距（Lg）：400 mm 衍射級：1級
|
  |
|

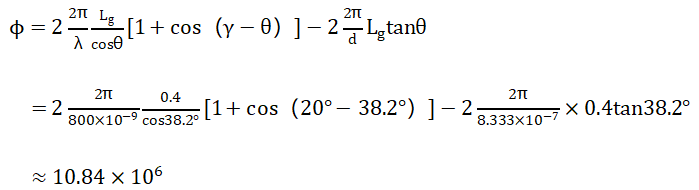

相位（Φ）：
|

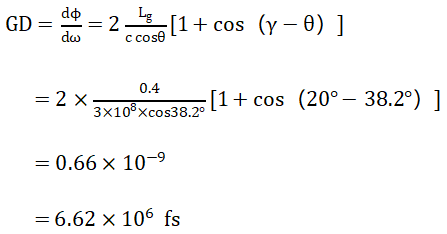

一階色散（GD）：以fs為單位
|
|

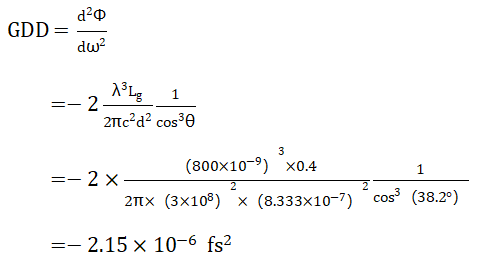

二階色散（GDD）：以fs²為單位
|

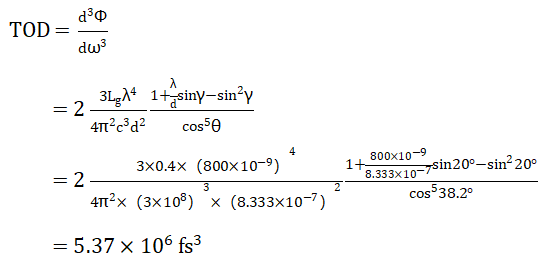

三階色散（TOD）：以fs³為單位
|
|
|
這些結果幫助用戶評估光柵對對激光脈沖的色散影響，并根據需要調整光柵參數以優化脈沖特性。
|
|

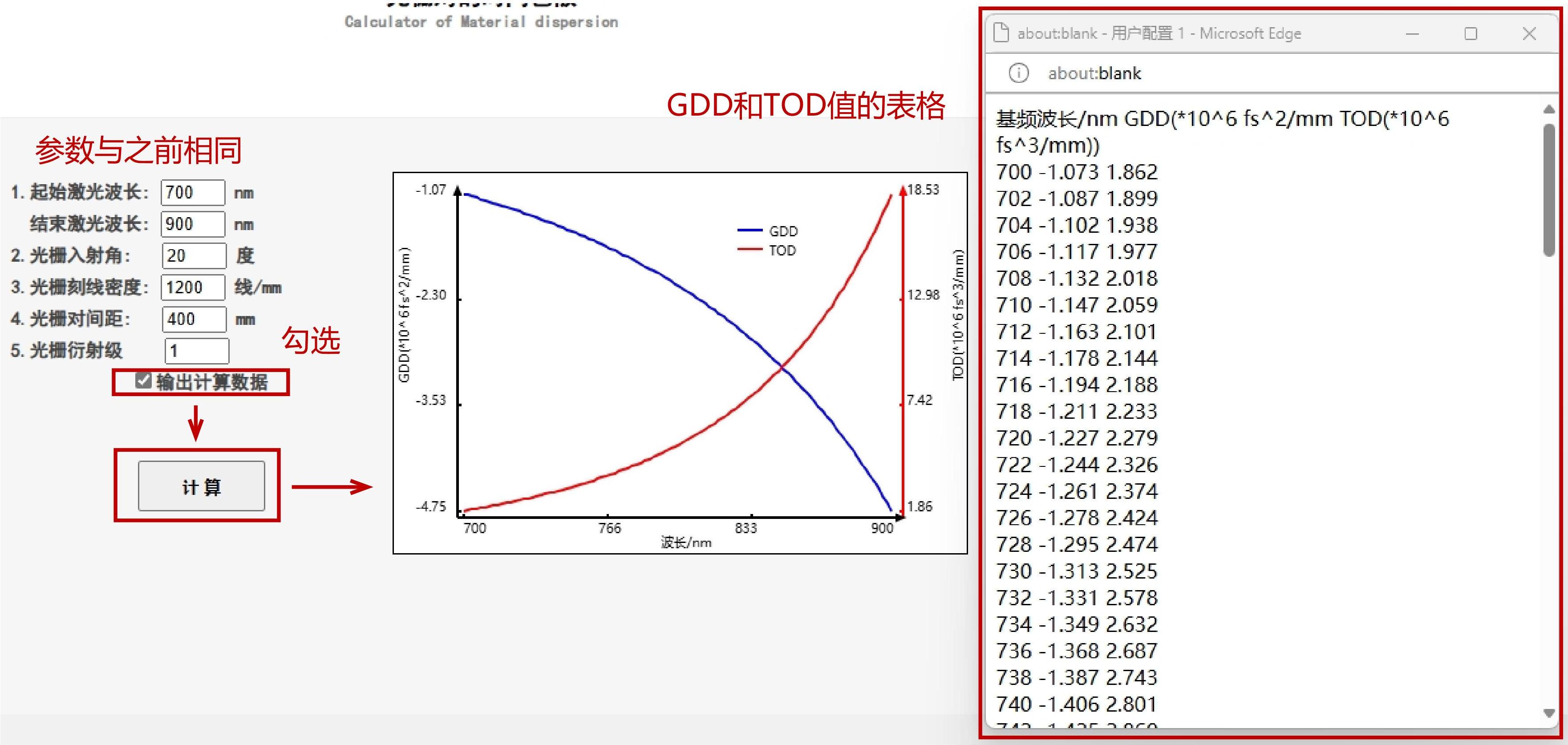

示例二：波長范圍色散曲線繪制 考慮激光波長范圍從700 nm到900 nm，光柵對參數保持不變。輸入起始波長700 nm，結束波長900 nm，其他參數同上，點擊“計算”按鈕，工具將繪制GDD與TOD隨波長變化的曲線。 此外，勾選“輸出計算數據”選項后，工具將生成包含各波長點的GDD和TOD值的表格，便于用戶進行進一步的數據分析和比較。 |
|
如您在計算器的使用過程中發現有任何問題或錯誤，請及時與我們聯系，我們將及時修改，并且為感謝您的信任與監督，我們特意為您準備了
一份“監督獎勵”，如有其他需要我們補充添加的也歡迎聯系我們，我們非常榮幸可以為各位的科研經歷提供些許便利。科研之路，道阻且長，
預祝各位專家學者科研順利，早出成果！
