WinCamD-QD系列采用膠體量子點傳感器，可為可見光、短波紅外(SWIR)和增強短波紅外(eSWIR)光源提供高質量的光束剖面分析。
卓越的光束分析能力，波長覆蓋可達 2 微米。
1/
1
瀏覽量:
1003
WinCamD-QD 量子點SWIR光束分析儀
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載

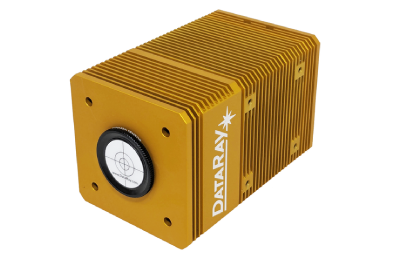

WinCamD-QD 光束分析儀
 |
WinCamD-QD 系列采用膠體量子點傳感器（Colloidal Quantum Dot Sensor），可為可見光、短波紅外（SWIR）和擴展短波紅外（eSWIR）光源提供高質量的光束剖面分析。其像素尺寸為 15 微米，波長覆蓋范圍廣達 350 至 2000 納米，提供無與倫比的光束分析性能。其信噪比超過 2100:1，符合 ISO 11146 光束測量標準。最先進的量子點傳感器具備極高靈敏度，并配備全局快門，適用于脈沖光束測量。
|
| 主要特點/優勢： |
|
|
| 示例應用： |
|
|
| 規格參數： |
| 規格 | 細節參數 |
| 傳感器類型 | 膠體量子點（Colloidal Quantum Dot, CQD）涂覆在 CMOS 讀出集成電路（ROIC）上 |
| 波長范圍 | S-WCD-QD-1550 系列：可見光至短波紅外（VIS-SWIR）400–1700 nm S-WCD-QD-2000 系列：可見光至擴展短波紅外（VIS-eSWIR）350–2000 nm |
| 像素?cái)?shù)量（H x V） | S-WCD-QD-1550/2000：640 x 512 S-WCD-QD-1550/2000-L：1280 x 1024 S-WCD-QD-1550/2000-XL：1920 x 1080 |
| 成像面積 | S-WCD-QD-1550/2000：9.5 x 7.68 mm S-WCD-QD-1550/2000-L：19.2 x 15.36 mm S-WCD-QD-1550/2000-XL：28.8 x 16.2 mm |
| 像素尺寸 | 15 x 15 微米 |
| 最小光斑（10 像素） | 約 150 微米 |
| 快門類型 | 全局快門 |
| 最大全幀幀率 | S-WCD-QD-1550/2000：25 fps S-WCD-QD-1550/2000-L：25 fps S-WCD-QD-1550/2000-XL：<25 fps |
| 信噪比（RMS） | ≥2100:1 |
| 光學/電氣 dB | 33 dB / 66 dB |
| 模數轉換器（ADC） | 14 位 |
| 可測光源類型 | 連續波（CW）與支持外部同步的脈沖光源 |
| 可測光束功率 | 待定 |
| 手動光束衰減 | 隨機提供 C 接口 ND 濾光片：ND-1、ND-2、ND-4 |
| 顯示圖像類型 | 2D 和 3D 圖像；支持 10、16、256 色或最大色彩/灰度顯示，支持 10 色與 16 色等高線顯示 |
| 光束輪廓參數（測量與顯示） | 原始與平滑輪廓 三角滑動平均濾波器（最高 10% FWHM） |
| 光斑直徑測量 | 用戶設定兩個裁剪閾值下的直徑 高斯擬合與二階矩直徑 用戶設定閾值以上區域的等效直徑 等效狹縫與刀口直徑 |
| 光束擬合 | 高斯與平頂（Top Hat）擬合及其擬合優度 等效狹縫擬合 |
| 光束橢圓率 | 主軸、次軸與平均直徑；支持自動軸向識別 |
| 光束質心位置 | 相對與絕對質心；強度加權質心與幾何中心 |
| 光束漂移顯示及統計 | 支持 |
| 測量精度（不受像素尺寸限制） | 插值處理分辨率：5 微米；實際精度依光斑而定，通常可達約 10 微米 質心精度亦受光斑影響，通常可達 ±10 微米（通過所有超過裁剪閾值的像素計算） |
| 圖像處理選項 | 圖像與輪廓平均：1、5、10、20 幀，或連續 背景采集與扣除 用戶設定矩形采集區域 支持用戶設定或自動識別橢圓形包含區域并進行光斑跟蹤處理 *.ojf 文件保存所有 WinCamD 的測試配置參數 |
| 合格/不合格顯示 | 屏幕上可選的合格/不合格顏色顯示，適用于質檢與生產 |
| 數據記錄與統計 | 最小值、最大值、平均值、標準差，最多支持 4096 次采樣 |
| 相對功率測量 | 基于用戶初始輸入的滾動直方圖，單位支持 mW、µJ、dBm、%、或自定義單位（相對于參考值） |
| 能量密度 | 可在用戶自定義區域內測量 |
| 認證 | RoHS、WEEE、CE |
| 多攝像頭 | 支持最多 4 臺相機并行采集，1 至 8 臺串行采集 |
| 相機尺寸（寬 x 高 x 深） | 61 x 61 x 99 mm |
| 外殼/濾光片到傳感器的光學深度（無窗口） | 17.5 mm |
| 安裝 | 待定 |
| 重量 | 407 克（14.35 盎司） |
* 產品規格如有更改，恕不另行通知。

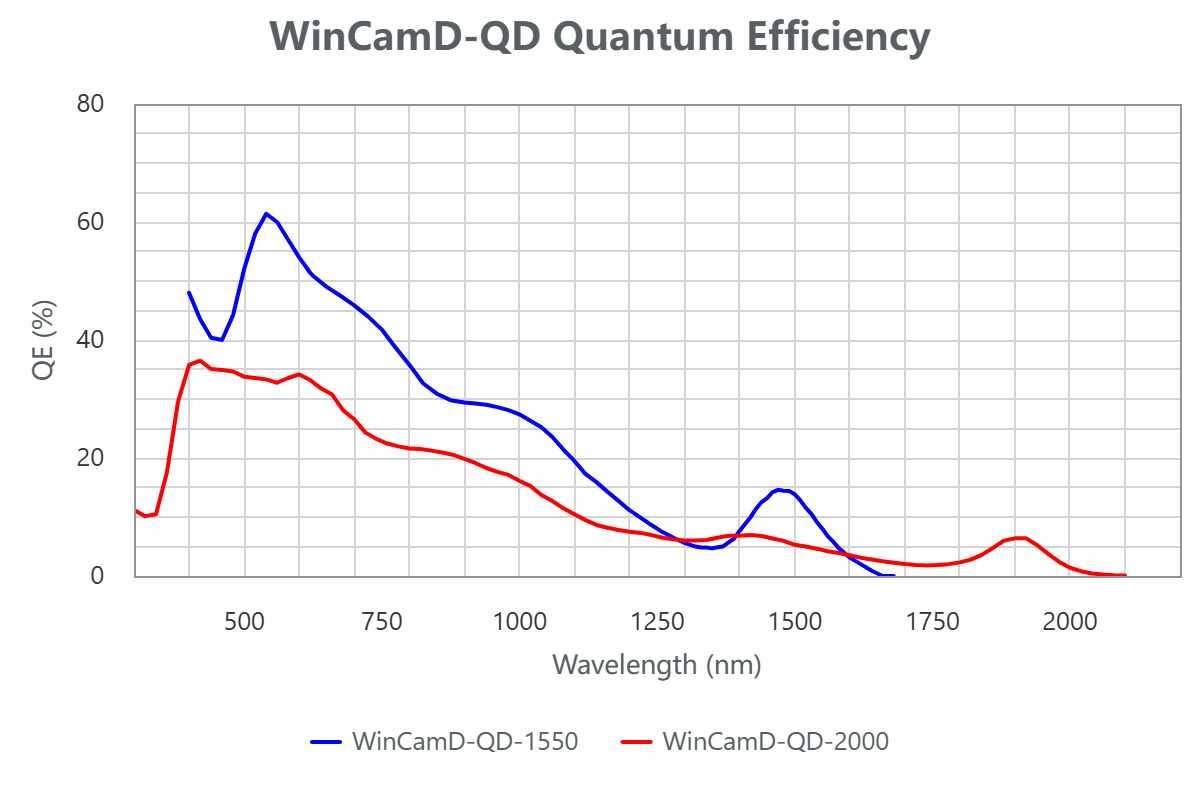

| 圖表： |
 |
