Fringeezz 采用 f-2f 配置，能有效捕捉載波-包絡相位（CEP）誤差，速度高達 15 kHz，令人印象深刻。
它的 CEP 測量速率比傳統方法快 100 倍，因而超越了傳統方法。此外，它還具有在高達 1 MHz 頻率下進行單次測量的卓越能力。因此，F(xiàn)ringeezz 成為快速 CEP 測量的尖端標準工具。
1/
1
瀏覽量:
1003

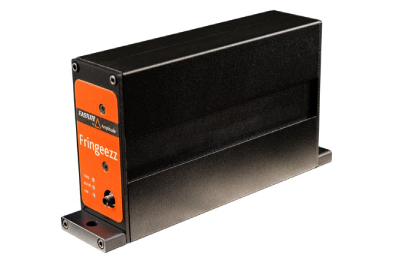

FRINGEEZZ集成CEP探測器
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
FRINGEEZZ集成CEP探測器
 |
Fringeezz 采用 f-2f 配置，能有效捕捉載波-包絡相位（CEP）誤差，速度高達 15 kHz，令人印象深刻。 它的 CEP 測量速率比傳統方法快 100 倍，因而超越了傳統方法。此外，它還具有在高達 1 MHz 頻率下進行單次測量的卓越能力。因此，F(xiàn)ringeezz 成為快速 CEP 測量的尖端標準工具。
|
| 主要特點/優勢： |
- 單發CEP測量速度可達多kHz重復頻率
比傳統技術快100倍的CEP測量速度，使Fringeezz成為新的快速CEP測量標準工具。
此外，單發檢測也可以在100 kHz下進行（仍然具有10 kHz的CEP測量速率），因此允許在第三代超快激光源上進行單發和快速CEP測量。
- 實時數據分析和數據記錄
Fringeezz軟件提供有關測得的CEP穩定性的實時信息，如RMS、Vpp、功率譜密度（PSD）等...
結合數據記錄功能，這使Fringeezz非常適用于激光開發、實驗室環境改進或需要相位標記的應用。
| 規格參數： |
FRINGEEZZ集成CEP探測器的規格：單發CEP測量
- 多kHz重復頻率下的單發CEP測量
- 實時數據分析和數據記錄
- 與Dazzler CEP模塊的即插即用反饋功能
| CEP測量速度 | 高達15 kHz |
| 用于單發測量的最大激光重復頻率 | > 100 kHz |
| 測量分辨率 | 6 - 10 mrad |
| 實時軟件分析 | PSD、統計、數據記錄 |
| 僅硬件反饋，由軟件管理回路 | |
| 光學輸入要求： | |
| 5到15個干涉條紋 | |
| 在以800到900 nm為中心的80 nm帶寬上 | |
| 或者 | |
| 在以510 nm為中心的30 nm帶寬上 | |
| 條紋對比度 | >50% |
| 入口狹縫 | 50 µm |
| 在指定帶寬上的能量 | 15-25 nJ |
- 使用Fringeezz/Dazzler回路記錄CEP穩定性數據

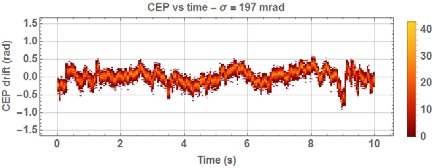

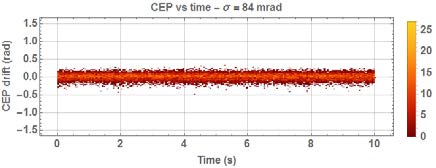

| 開環197 mrad | 閉環84 mrad |
 |
 |

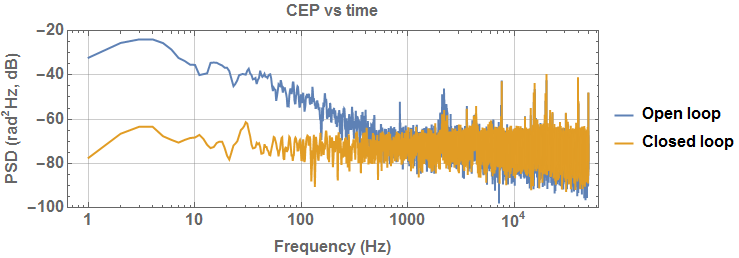

| PSD，開環/閉環 |
 |
| 應用： |
- CEP測量和穩定性
Fringeezz的CEP測量速度比傳統技術快了約2個數量級，專為單發基礎上表征多kHz Ti:Sa放大器或OPCPA的CEP而設計，因此提供了頻率噪聲貢獻的完整分析。
當與Dazzler CEP控制模塊或具有可比擬速度和精度的任何其他CEP控制器結合使用時，F(xiàn)ringeezz允許構建高帶寬反饋環路，以達到終極CEP穩定性。

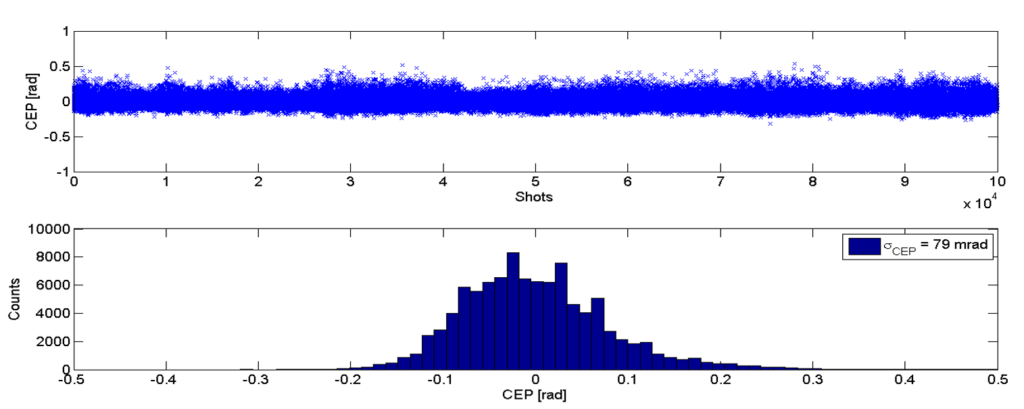

下面的數據顯示了4 kHz（與Dazzler閉環）的800 nm OPCPA的CEP測量：79 mrad RMS，單發。
- 相位標記
除了實時數據分析（PSD、統計等）之外，F(xiàn)ringeezz軟件還允許記錄重復率高達10 kHz的所有測量脈沖。
這對于不需要CEP穩定的脈沖但需要每個實驗數據點的準確相位信息的應用非常理想。
| 選項： |
- f-to-2f模塊
正如其名字所示，F(xiàn)ringeezz是通過f-to-2f干涉儀測量條紋的。
Fastlite專門設計了一個與Fringeezz的要求完全匹配并且完美集成了Fringeezz探測器的f-to-2f模塊。
