超緊湊、經濟實惠的小光斑光束分析儀
1/
1
瀏覽量:
1003
BladeCam2-XHR 光束分析儀
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載

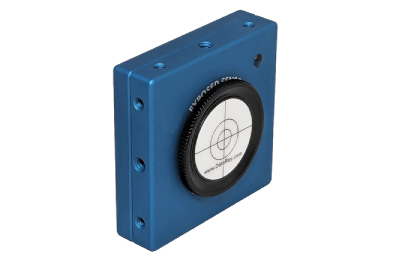

BladeCam2-XHR 光束分析儀
 |
全新升級的 BladeCam2 現已支持 USB 3.0 接口，并進行了多項性能優化，帶來更卓越的 Beam Profiling 使用體驗。該型號采用超小 3.2 µm 像素，支持最小至 32 µm 的光束測量，BladeCam2-HR 具有高分辨率和極致緊湊的設計，厚度僅為 0.5 英寸（12.8 mm），可輕松集成于空間受限的光學系統或 OEM 應用中。
|
| 主要特點/優勢： |
|
|
| 示例應用： |
|
|
| 規格參數： |
| 規格 | 細節參數 |
| 波長 | BladeCam2-XHR / XHR-ND4：355 – 1150 nm BladeCam2-XHR-1310：355 – 1350 nm BladeCam2-XHR-UV：190 – 1150 nm |
| 附帶濾光片 | BladeCam2-XHR-ND4：C口 ND-4 濾光片 BladeCam2-XHR：C口 ND-1、ND-2、ND-4 濾光片 BladeCam2-XHR-1310：C口 ND-1、ND-2、ND-4 濾光片及1英寸長通濾光片（帶C口適配器） BladeCam2-XHR-UV：C口 ND-1、ND-2、ND-4 濾光片及1英寸吸收型 ND-1、ND-2、ND-4（帶C口適配器） |
| 像素數量（水平 × 垂直） | 3.1 百萬像素，2048 x 1536 |
| 成像面積 | 6.5 x 4.9 mm |
| 像素尺寸 | 3.2 x 3.2 µm |
| 最小可測光斑（10 像素） | 約 32 µm |
| 快門類型 | 滾動快門 |
| 最大全幅幀率 | ≥6 Hz |
| 最大“每脈沖”重復頻率 PRR | 不適用 |
| 單脈沖采集 PRR | 不適用 |
| 信躁比 | 1000:1（光學 30 dB / 電氣 60 dB） |
| 動態范圍 | 44 dB |
| 模數轉換精度（ADC） | 10 位（1024 級） |
| 可測光源類型 | 連續波（CW）、準連續波（Quasi-CW）激光 |

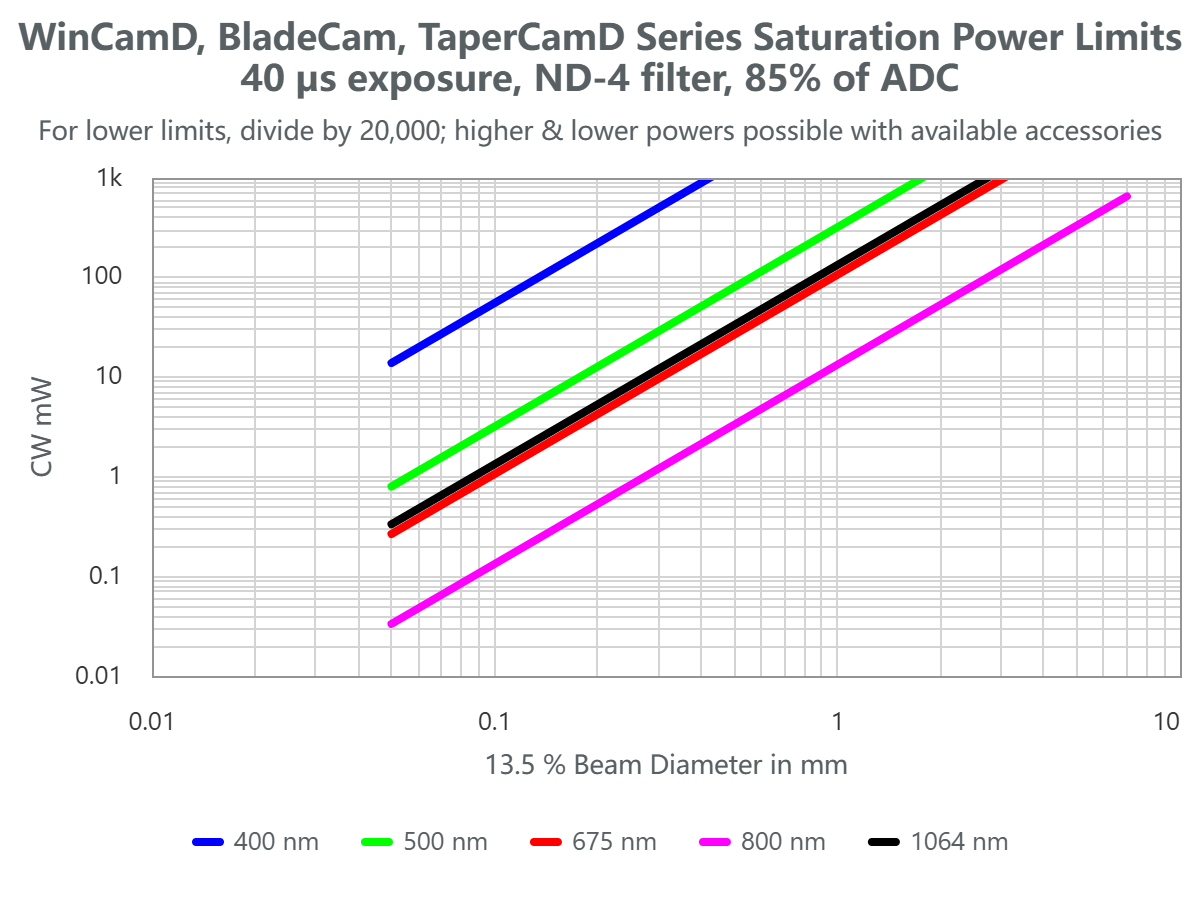

| 測量光束功率 | 詳見數據表中的“飽和功率圖” |
| 手動光束衰減 | 配套濾光片，亦可選配其他衰減附件 |
| 圖形顯示類型 | 線形、二維與三維圖像，歸一化或非歸一化顯示 線性或?qū)?shù)坐標，最大 10 倍放大 二維、三維支持10色、32色、最大色階或灰度圖 支持等高線顯示（10色與32色） |
| 測量與顯示的光束剖面參數 | 原始與平滑曲線，支持三角滑動平均濾波（最大至10% FWHM） |
| 光束直徑 | 基于用戶設定的兩個Clip電平的直徑 支持高斯與 ISO 11146 二階矩直徑 自定義Clip電平下的等效直徑、等效狹縫與刀口直徑 |
| 光束擬合 | 高斯擬合與TopHat頂帽擬合及擬合優度百分比 等效狹縫擬合 |
| 光束橢圓度 | 主軸、副軸與平均軸向直徑，自動識別主軸方向 |
| 質心位置 | 相對與絕對位置，支持強度加權質心與幾何中心 |
| 光束漂移顯示與統計 | 支持實時監測與日志記錄 |
| 測量精度（非像素限制） | 插值直徑的處理分辨率達 0.1 µm 絕對精度依賴于光束特性，?？蛇_(dá)到約 ±1 µm 質心計算也與光束有關，精度可達 ±1 µm（通過像素加權計算） |
| 處理選項 | 圖像與剖面平均處理：1 次、5 次、10 次、20 次、連續 支持背景捕獲與減除 用戶可設置矩形捕獲區域，或設置/自動選擇橢圓區域進行光斑追蹤處理 |
| 配置文件格式 | *.ojf 文件可保存特定測試配置下的 WinCamD 設置 |
| 刷新率 | 全幅全屏最大 ≥9 Hz；小捕獲區域刷新率更高 |
| 合格/不合格顯示 | 屏幕可選合格/不合格顏色，適合質檢與生產應用 |
| 數據記錄與統計 | 記錄最小值、最大值、平均值、標準差，支持最多 4096 個樣本 |
| 相對功率測量 | 基于用戶初始輸入的滾動直方圖 單位可為 mW、µJ、dBm、%、或用戶自定義（相對于參考值） |
| 能量密度（Fluence） | 用戶定義區域內能量密度測量 |
| 認證標準 | RoHS、WEEE、CE |
| 多相機支持 | 最多支持 4 臺相機并行采集，1 至 8 臺相機串行采集 |
| 相機頭尺寸（寬 × 高 × 厚） | 1.8 x 1.8 x 0.5 英寸（46.0 x 46.0 x 12.8 mm） |
| 從外殼/濾光片到傳感器的光學深度（無窗口） | 4.0 / 8.5 mm（購買前請確認） |
| 安裝方式 | 帶有與傳感器中心對齊的 1/4"-20 安裝孔，后部還有 4-40 螺孔 |
| 相機重量 | 85 克（約 3 盎司） |
| 最低系統要求 | Windows 10 64 位操作系統 |
最大幀率取決于分辨率和接口。

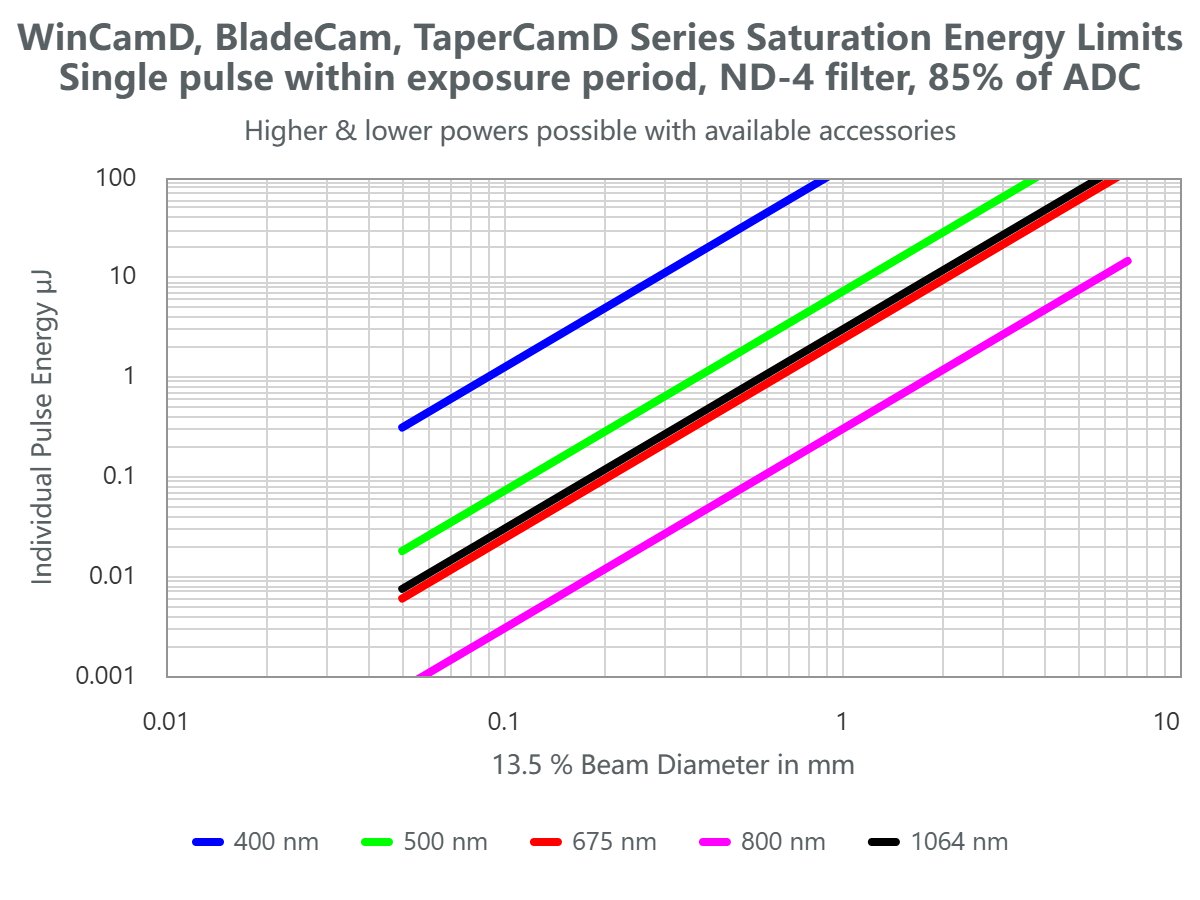

| 圖表： |
 |
 |
