普克爾斯盒由 KD*P 制成，在 0.3-1.2μm 的波長范圍內具有出色的透明度，因此可用于從紫外到近紅外的幾乎所有最重要的激光。特別重要的是以 800 nm 為中心的區域，用于鈦藍寶石激光器。顯然，隨著波長的增加，切換所需的電壓線性增加，因此驅動器功率要求隨著波長的平方而增加。
1/
1
瀏覽量:
1003
UPC 068 超快速 KD*P 普克爾盒
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
數量
-
+
庫存:
0
產品描述
訂購信息&資料下載
|

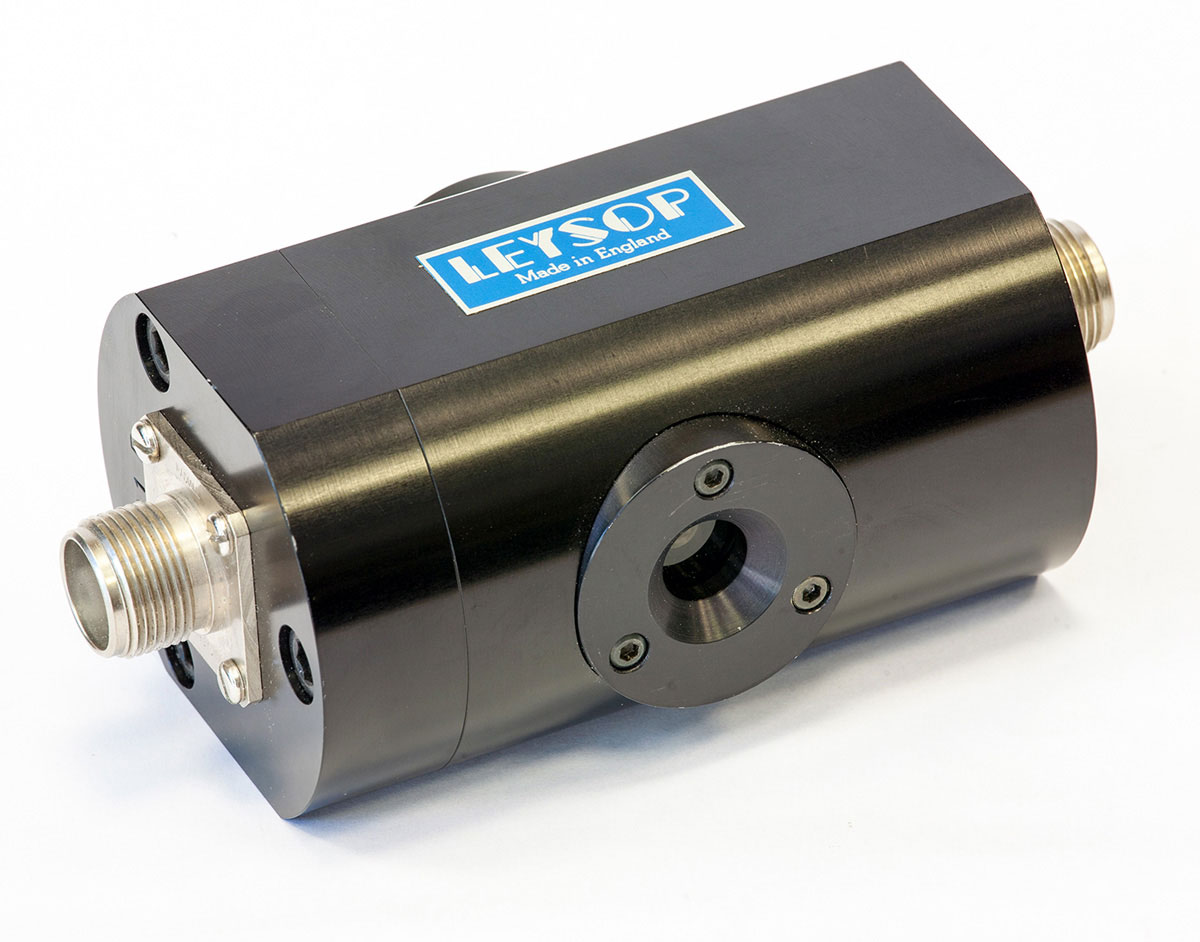

UPC 068 超快速 KD*P 普克爾盒 KD*P 普克爾斯盒，具有ps 躍遷時間，用于脈沖切片和脈沖選取
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
對于大多數普通應用，例如 Q 開關和激光束調制，標準 EM500 和 EM500M 系列的縱向普克爾斯盒就足夠了。通過使用合適的電驅動波形，這些器件可輕松獲得 500ps 及以上范圍內的上升時間。事實上，在大多數系統中，電脈沖發生器進入電池負載電容的上升時間是主要因素，因此典型的上升時間約為 3 至 5ns。 然而，對于某些應用，需要盡可能短的上升時間，而這正是我們的 UPC 設計的優勢所在。對于脈沖拾取（即從高重復率脈沖序列中選擇一個或多個相鄰脈沖，特別是從鎖模激光器），上升時間要求通?；谏蓭?ns 持續時間的時間門，因此 ~ns上升和下降時間足夠。然而，鎖模源通常提供大于 100MHz 重復頻率的脈沖序列，更短的時間窗口變得越來越普遍。 對于脈沖切片應用，要求更加嚴格。不僅通常需要非常短（亞納秒）的脈沖，而且產生的光脈沖的時間形狀必須非常干凈，沒有波形的過沖或振鈴。這需要普克爾斯盒在很寬的頻率范圍內與電驅動器源阻抗電匹配良好。由于必須在整個電氣系統中使用傳輸線技術，因此普克爾斯盒的電容就不那么重要了。 那么 UPC 與其他普克爾斯盒有何不同呢？首先，如上所述，單元的電氣參數與 50Ω 阻抗相匹配，正如大多數超快上升時間驅動器所期望的那樣。這確保了波形不會因電氣不匹配和電纜反射而失真，電纜反射可能會在短時間延遲后重新打開電池。大多數使用 50Ω 射頻型連接器作為電氣接口的普克爾斯盒實際上只是為了方便（通常是安全）而使用這種類型的連接器。例如，我們的 EM500 系列普克爾斯盒使用 HV BNC 連接器，連續工作時的額定電壓超過 10kV。然而，內部連接的串聯電感稍大，無法真正匹配 50Ω。 我們的 UPC 中使用的解決方案是使用特殊形狀的電極和匹配的主體內徑來維持阻抗，因為小的輸入電氣連接被放大以連接到 KD*P 晶體的環形電極。通過使用這種方法，可以為驅動電路提供干凈的電氣接口，并最大限度地減少內部反射。 然而，僅僅確保電脈沖快速進入（和離開）細胞是不夠的。KD*P 的介電常數非常高 (~50)，因此電波前穿過光學孔徑的傳播實際上相對“慢”。因此，快速開關和大孔徑的要求之間存在直接沖突，并且不可能在大孔徑單元中獲得超快開關。UPC 仍然提供約 5mm 的中等大孔徑，這是通過使用 6mm 直徑晶體獲得的。這提供了與上升時間的良好平衡，我們的一位客戶在“現實世界”應用中測量的上升時間為 <150ps。 普克爾斯盒由 KD*P 制成，在 0.3-1.2μm 的波長范圍內具有出色的透明度，因此可用于從紫外到近紅外的幾乎所有最重要的激光。特別重要的是以 800 nm 為中心的區域，用于鈦藍寶石激光器。顯然，隨著波長的增加，切換所需的電壓線性增加，因此驅動器功率要求隨著波長的平方而增加。在實踐中，高壓驅動器的成本以非常相似的速度增長，因此降低驅動電壓的技術對于降低系統成本非常重要。常用的一種技術是使激光束穿過電池兩次，因此只需要四分之一波開關電壓而不是半波。這種技術對于超短脈沖產生有明顯的局限性，但它對于脈沖采集可能仍然有用。更普遍有用的方法是使用普克爾斯盒，其中兩個 KD*P 晶體光學串聯安裝，但電氣并聯安裝，這樣每個晶體只需工作到四分之一波電位（1064nm 時約為 3.6kV）。考慮到生成快速上升時間電驅動波形的難度，將電壓要求降至最低尤其有利，因此 UPC 可提供單晶和雙晶版本。 有關 UPC 等普克爾斯盒的用途和應用，請參閱上面的應用說明，然后致電我們討論您的要求。 |
||||||||||||||||||||||||||||||||||||||||||||||||
主要特點/優勢：UPC 068 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
產品規格 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
產品應用： |
||||||||||||||||||||||||||||||||||||||||||||||||
|
脈沖切片可能是 UPC 型普克爾斯盒最明顯的應用領域。在許多情況下，需要從低噪聲和窄光譜產生的激光脈沖開始。由于 Q 開關振蕩器的配置方式，此類脈沖的持續時間通常為許多 ns。當 UPC 放置在交叉偏振器之間時，可以輕松地將光脈沖長度縮短至幾百 ps，同時保留脈沖的峰值功率。當隨后放大時，結果是一個持續時間的脈沖，該脈沖的持續時間很難通過任何其他方式（例如 Q 開關或腔傾倒）產生，但比鎖模激光器產生的時間長得多。 UPC 的另一個強大應用是從超高頻鎖模源中拾取脈沖。例如，我們演示了從 1.5GHz 激光振蕩器選擇單個脈沖或最多 210 個脈沖的連續組，用于測試電子束粒子加速器的電子脈沖的光電陰極生成。由于光脈沖僅相隔約 667ps，因此普克爾斯盒必須生成非常短的光閘，而其約 200ps 的響應使這變得容易。 UPC 已被證明非常有用的另一個應用領域是，在注入多通道放大器以極端放大至 TW 和 PW 級別之前，從預放大的飛秒激光脈沖序列中去除預脈沖和 ASE 偽影。通常，該單元放置在第一個或第二個放大器（通常是再生型）之后，其中可提供焦耳級脈沖，但這些放大器通常在主光脈沖前后 1 至 3ns 之間存在雜散信號以及噪聲基座。如果留在原處，這些偽影將優先通過放大器中的非線性增益過程放大，并且除了從泵轉移能量之外，信號還可以達到高能量，這將在主脈沖之前對目標產生不必要的加熱到達。這降低了高能實驗的質量。對于您可能想到的任何應用，請致電我們討論您的要求，如果可以做到，我們可以做到！ |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|

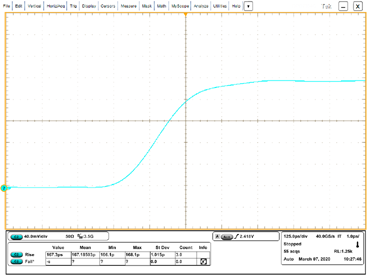

UPC068/2雙普克爾斯盒的上升時間 示波器跡線顯示雙晶UPC柵極前沿，經BME KG©許可轉載 |

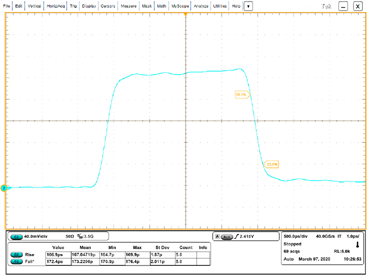

2ns 寬光閘，帶UPC068/2 雙普克爾斯盒 示波器跡線顯示雙晶UPC選通，經BME KG©許可轉載 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

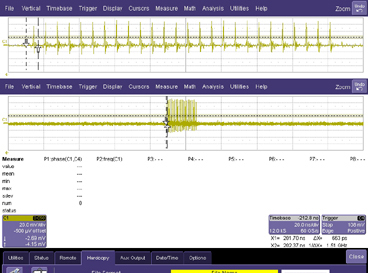

1.5GHz 脈沖串的20ns片段 雙UPC 型普克爾斯盒，從1.5GHz振蕩器中提取脈沖組片©CEA/CERN |
||||||||||||||||||||||||||||||||||||||||||||||||
